Замена дисплея Nook BNRV300
В этом руководстве описана замена дисплея устройства Nook BNRV300. Это устройство также называется «Nook Simple Touch» от Barnes & Noble.
Снятие дисплея требуется для замены разбитого, треснувшего или повреждённого экрана.
Если ваш экран работает некорректно, перед разборкой устройства ознакомьтесь с этим руководством по устранению неполадок экрана.
Предупреждение: важно помнить, что дисплей представляет собой тонкий лист стекла. При использовании инструментов для снятия экрана действуйте медленно и осторожно. Экран легко трескается и может рассыпаться на мелкие осколки стекла. Рекомендуется использовать защиту для рук и глаз.
Шаг 1
Выключите Nook перед началом работы. Удерживайте кнопку питания около 5 секунд и выберите опцию «Выключение питания».
Переверните Nook, чтобы найти кнопку питания на задней верхней кромке.
Подденьте лопаткой между верхом кнопки питания и верхней кромкой корпуса устройства.
Нажмите инструментом вниз, чтобы поддеть кнопку и снять её.
Шаг 2
Снимите кнопку питания пальцами.
Шаг 3
Отклейте белую наклейку, закрывающую головку винта.
Удалите один винт длиной 2 мм с помощью отвертки Torx размера T5.
Шаг 4
Сдвиньте заднюю крышку вниз в сторону порта USB, чтобы освободить её. На фотографиях показано, что корпус поддевали, но это не должно быть необходимо.
Шаг 5
Используя лопаточку или пальцы, аккуратно выньте разъём из белого гнезда.
Задняя крышка теперь полностью отсоединена.
Шаг 6
С помощью пинцета снимите латунный винт с резьбой с пластикового корпуса Nook.
Шаг 7
Используйте антистатический коврик, чтобы предотвратить повреждение материнской платы и её компонентов от статического электричества. Будьте осторожны при использовании металлических инструментов с устройством.

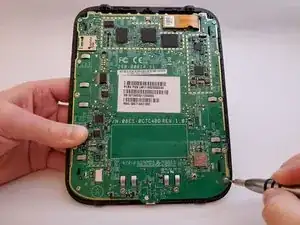

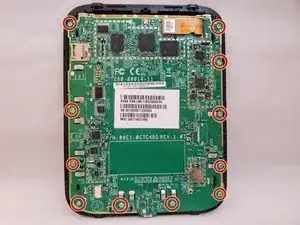

С помощью отвертки Torx T5 удалите одиннадцать винтов длиной 3 мм.
Шаг 8

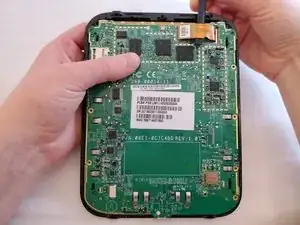

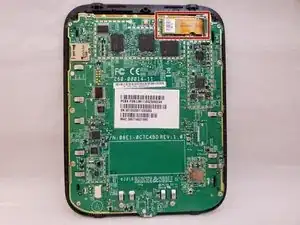

Проденьте лопаточку через петлю кабеля дисплея. Поднимите инструмент вверх — это отцепит кабель дисплея.
Не давите лопаткой на материнскую плату. Это может повредить компоненты на плате.
Пальцами поднимите кабель дисплея вверх.
Шаг 9

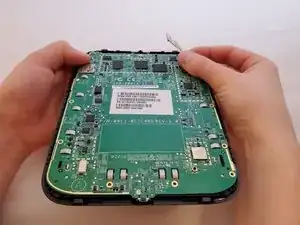

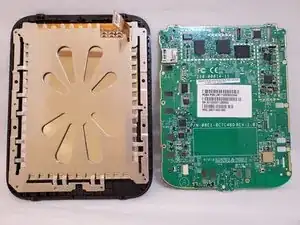

Пальцами аккуратно приподнимите материнскую плату от дисплея.
Шаг 10

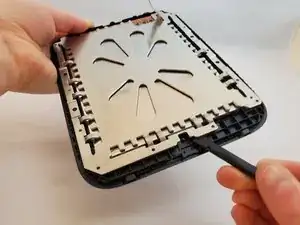

Вставьте нейлоновую лопаточку между металлической подложкой дисплея и пластиком передней панели.
Аккуратно подденьте дисплей от передней панели, двигая лопаточку вверх и вниз.
При сборке совместите небольшую чёрную пластиковую втулку в нижнем правом углу пластиковой рамки с внутренним отверстием в нижнем правом углу металлической подложки дисплея.
Шаг 11

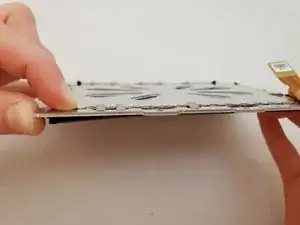

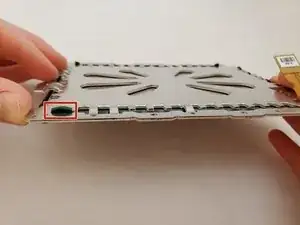

Нажмите вниз на защёлкивающуюся вкладку пальцем.
Шаг 12
Дисплей очень легко трескается. Если это произойдёт, появятся осколки стекла, которые могут вызвать травмы. Рекомендуется использовать защиту для рук и глаз при выполнении этого шага.
Вставьте нейлоновую лопаточку между пластиковой рамкой дисплея и металлическим корпусом дисплея.

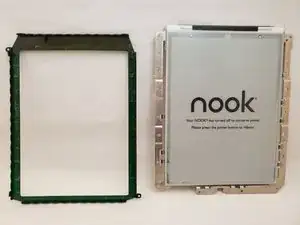

Аккуратно подденьте дисплей от пластиковой рамки. Поместите дисплей на твёрдую ровную поверхность для поддержки при отщёлкивании от металлической подложки. Экран всё равно может треснуть.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
