Замена экрана E-Ink в Sony Reader Wi‑Fi PRS-T3

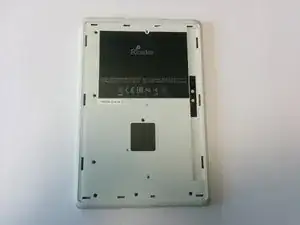

Отсоедините заднюю крышку от ридера

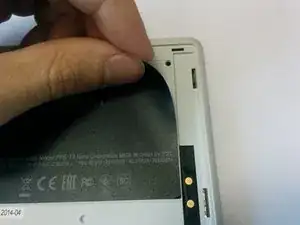

Снимите чёрную наклейку, под которой скрываются три дополнительные винта. Наклейка отклеивается довольно легко.

Выкрутите все 10 винтов (длина 3,2 мм).

Возьмите лопатку и начните открывать корпус сверху. По бокам расположены по четыре фиксатора.

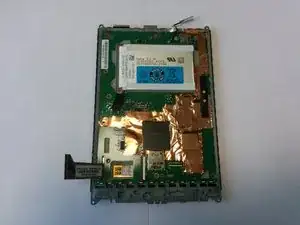

Под крышкой Вы найдёте множество интересных деталей.

Выкрутите эти 5 винтов (длина 4,3 мм). Они удерживают переднюю рамку (белую или чёрную часть корпуса).

Имеются другие винты, которые крепят плату (10×, 1,8 мм) к серой задней пластине. Их можно не снимать, если только Вы не собираетесь полностью извлекать электронную плату (например, чтобы избежать повреждений при очистке задней пластины на следующем шаге).

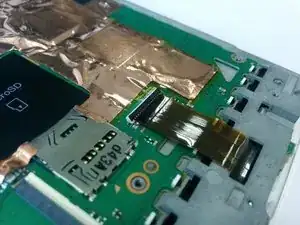

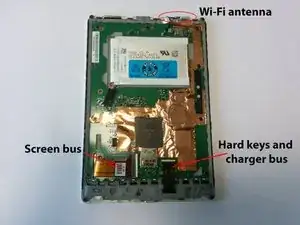

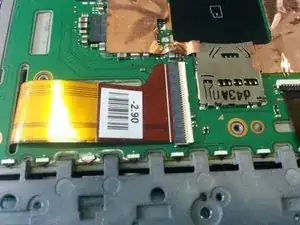

Осторожно отсоедините шлейфы. Шлейф экрана просто вытягивается из разъёма. Для шлейфа жёстких кнопок сначала разожмите разъём, поддев его снизу. Затем шлейф легко извлекается.

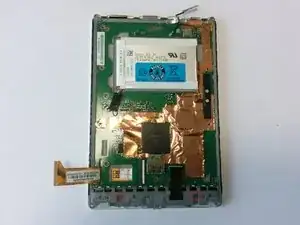

Осторожно отклейте антенну Wi‑Fi.

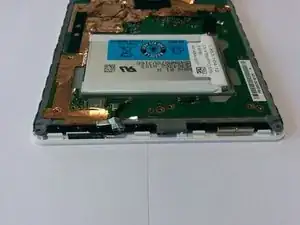

Теперь нужно снять белую накладку. Она удерживается защёлками по периметру корпуса. Обратите внимание на крючки, отмеченные красными овалами на фото. На втором фото показана снятая белая накладка.

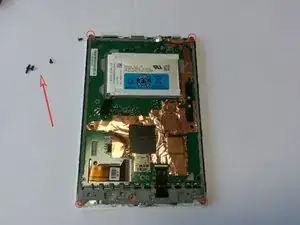

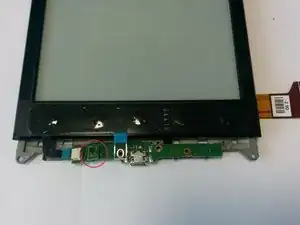

Выкрутите винты, отмеченные красными кругами.

Осторожно отсоедините шлейф.

Будьте внимательны, не потеряйте эту маленькую деталь!

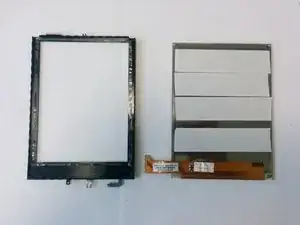

Снимите чёрную рамку. Она приклеена к экрану двухсторонней липкой лентой.

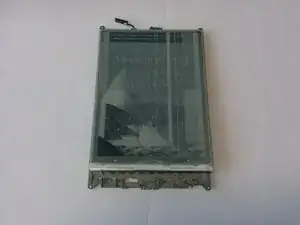

Используйте любой подходящий нож, чтобы отделить разбитый экран от металлической пластины. Пожалуйста, будьте очень осторожны. Не пораньтесь!

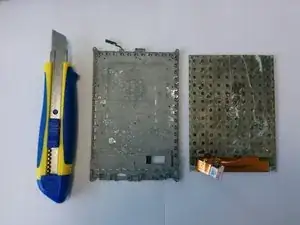

После этого очистите металлическую пластину от остатков клея и двухсторонней ленты.

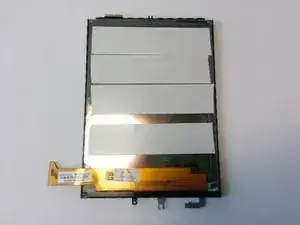

Возьмите новый экран. Приклейте двухстороннюю ленту на обратную сторону.

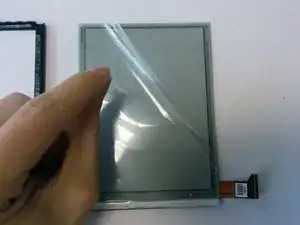

Снимите защитную плёнку с экрана.

Вставьте экран в чёрную рамку. Верхняя часть экрана должна соприкасаться с верхней частью рамки.

Протяните гибкий кабель через прорезь в металлической рамке. Спасибо @Craig за комментарий

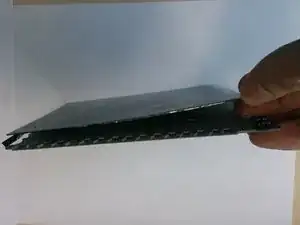

Аккуратно совместите экран в чёрной рамке с металлической пластиной.

Продолжите сборку в обратном порядке
