Замена материнской платы HP eStation Zeen
Замена материнской платы HP eStation Zeen считается сложным ремонтом, однако справиться с ним может любой, кто обладает терпением. Основные трудности при выполнении этой работы заключаются в внимании к деталям и аккуратности. Необходимо следить за винтами и аккуратно отсоединять и подключать множество соединений, но если тщательно следовать инструкции, то по уровню сложности эта процедура не превышает замену 9-вольтовой батарейки в большинстве датчиков дыма.
Шаг 1

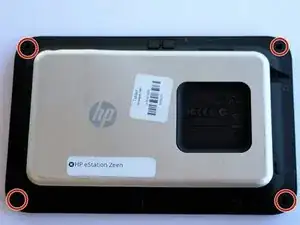

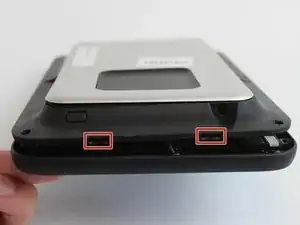

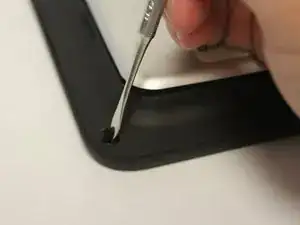

Снимите заглушки винтов с помощью металлической лопатки.
Открутите четыре винта Phillips длиной 6 мм с помощью отвёртки Phillips #0.
Шаг 2

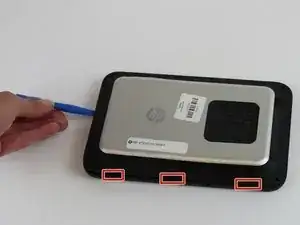

Отстегните обе стороны задней крышки, вставив пластиковое приспособление для вскрытия и проводя им вдоль края.

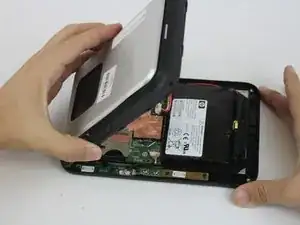

Снимите заднюю панель, отгибая её вверх от устройства.
Шаг 3

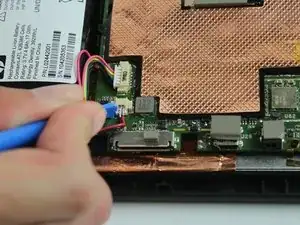

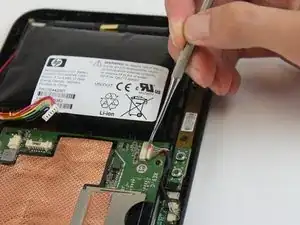

Отсоедините разъём аккумулятора с помощью пластикового приспособления для вскрытия.
Разъём очень хрупкий.
Шаг 4

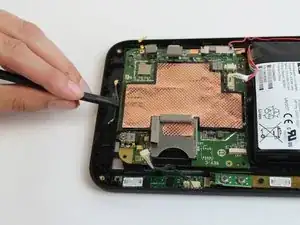

Отсоедините разъём динамика с помощью пластикового приспособления для вскрытия.
Разъём очень хрупкий.
Шаг 5
Отсоедините разъём кнопки громкости с помощью металлической лопатки.
Разъём хрупкий.
Шаг 6
Снимите заземляющий провод с материнской платы с помощью пинцета.
Шаг 7

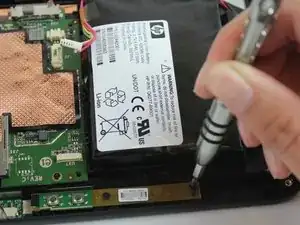

Открутите два винта Phillips длиной 6 мм с помощью отвёртки Phillips #0.
Шаг 8

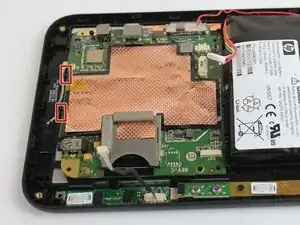

Отогните защёлки, удерживающие материнскую плату, с помощью пластиковой лопатки.
Шаг 9

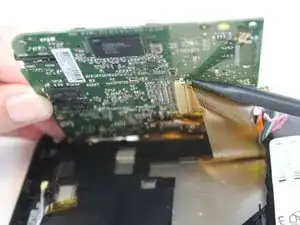

Поднимите материнскую плату, чтобы открыть доступ к ленточным кабелям с обратной стороны.

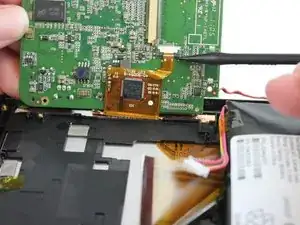

Поднимите серые фиксаторы и отключите ленточные кабели с помощью пластиковой лопатки.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
