Замена нижней левой антенны iPad Mini 3 LTE

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающимся столом: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва можно держать — он почти слишком горячий, чтобы прикоснуться.

В течение ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к его разрыву. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener по‑прежнему слишком горяч в середине, продолжайте использовать его, ожидая, пока он остынет перед повторным нагревом. Правильно нагретый iOpener остается тёплым до 10 минут.

Достаньте iOpener из микроволновки, держа его за один из двух плоских концов, чтобы избежать горячей центральной части.

iOpener будет очень горячим, поэтому будьте осторожны при его обращении. При необходимости используйте кухонную рукавицу.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее рассыпания осколков и избежать травм, заклейте стекло.

Наклейте перекрывающиеся полосы прозрачного упаковочного скотча по всему лицу iPad, пока вся поверхность не будет покрыта.

Это удержит стеклянные осколки и придаст конструктивную целостность при поддевании и подъёме дисплея.

Старайтесь дальше следовать указаниям руководства. Однако после повреждения стекла оно вероятно продолжит трескаться при работе, и вам может потребоваться металлический лопаточный инструмент для выемки стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Держа за язычок, поместите нагретый iOpener на сторону iPad слева от блока кнопки «Домой».

Оставьте iOpener на месте примерно на пять минут, чтобы размягчить клей под стеклом.

Аккуратно установите присоску наполовину вверх по нагретой стороне.

Убедитесь, что присоска полностью прилегает к экрану, чтобы создать плотное уплотнение.

Держась одной рукой за iPad, потяните вверх за присоску, чтобы слегка отделить переднее стекло от заднего корпуса.

Поднимайте стекло только настолько, чтобы вставить открывающий медиатор — большее усилие может привести к трещинам в стекле.

Держа стекло приподнятым присоской, вставьте кончик открывающего медиатора в зазор между стеклом и корпусом iPad.

Не вставляйте медиатор глубже чёрной рамки по краю дисплея. Слишком глубокое втыкание может повредить ЖК‑дисплей.

Сожмите пластиковый выступ присоски, чтобы снять вакуум и удалить присоску с узла дисплея.

Повторно нагрейте и снова приложите iOpener.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Дайте ему немного подействовать, чтобы подогреть левый край iPad.

Поместите второй открывающий медиатор рядом с первым и проведите медиатором вниз вдоль кромки iPad, освобождая клей по ходу движения.

В течение остальной части процедуры, если вы встретите значительное сопротивление при продвижении медиаторов под стеклом, остановитесь и разогрейте участок, над которым работаете. Принуждение медиаторов может привести к трещинам в стекле.

Продолжайте перемещать открывающий медиатор вниз по стороне дисплея, чтобы освободить клей.

Если медиатор застрял в клее, «прокатывайте» медиатор по стороне iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если вы видите кончик монтажной лопатки через переднее стекло, не паникуйте — просто немного выньте лопатку. Скорее всего всё будет в порядке, но старайтесь избегать этого, так как на переднюю часть ЖК‑экрана может попасть клей, который трудно удалить.

Разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте внимательны, чтобы не перегревать iOpener во время ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно прогреть верхний левый угол и верхний край.

Проведите монтажной лопаткой вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите монтажной лопаткой вдоль верхнего края iPad, остановившись непосредственно перед камерой.

Третье изображение показывает положение фронтальной камеры и её корпуса в iPad.

Избегайте проведения монтажной лопатки поверх фронтальной камеры, так как вы можете размазать клей по объективу или повредить камеру. В следующих шагах будет подробно описано, как лучше избегать нарушения положения фронтальной камеры.

Слегка выньте лопатку и аккуратно проведите её остриём по верхней части секции с фронтальной камерой на верхнем крае.

Оставьте монтажную лопатку в iPad немного дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая лопатка. Проведите её назад к углу, чтобы полностью разрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не склеился снова при остывании.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Будьте очень осторожны с маленьким антенным кабелем возле верхнего правого угла. Только сдвигайте лопатку от камеры — при движении в обратном направлении вы можете случайно порвать антенный кабель.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание клея на передней панели.

Разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую монтажную лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую монтажную лопатку и сдвиньте её к середине правого края iPad, освобождая клей по пути.

Продолжайте сдвигать лопатку вниз по правому краю iPad, освобождая клей.

Оставьте монтажные лопатки на месте и разогрейте iOpener снова.

Помните, не перегревайте iOpener — не чаще одного раза каждые десять минут.

Поместите разогретый iOpener на сторону iPad с кнопкой «Домой» и дайте ему постоять несколько минут, чтобы размягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддевайте дальше и не вытаскивайте лопатку из iPad.

Под нижней окантовкой находится множество компонентов, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Отверстие под кнопку «Домой»

Кабель сенсорной панели

В следующих шагах будет указано, куда поддевать, чтобы избежать повреждения этих компонентов. Применяйте тепло и поддевание только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не склеился снова.

Новой лопаткой аккуратно прорежьте по левой антенне, остановившись до кнопки «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку назад к внешнему краю, так как движение в этом направлении может повредить антенну.

Если нужно провести лопатку по нижней части более одного раза, выньте её и вставьте заново у внешнего края, затем снова проведите внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте кончик последней меди рядом с меди из предыдущего шага и проведите им под кнопкой «Домой».

Остановитесь примерно в одном дюйме от правой стороны, чтобы не повредить шлейф дигитайзера.

Вставьте меди чуть глубже и протяните её обратно в направлении кнопки «Домой».

Опять же, убедитесь, что вы ведёте меди к центру iPad только когда она полностью вставлена; в противном случае вы можете повредить антенну под стеклом.

Повторно нагрейте и приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею открывающей меди. Не стесняйтесь остановиться и повторно нагреть.

Вверху iPad, напротив кнопки «Домой», в каждом углу должна быть зафиксирована по меди. Поверните меди, чтобы чуть приподнять стекло, разорвав оставшийся клей по всем четырём краям.

Если вы почувствуете значительное сопротивление, прекратите вращение. Оставьте меди на месте, повторно нагрейте и приложите iOpener к проблемным участкам, затем ещё раз проведите меди через место прилипания.

Поднимайте медленно и аккуратно, чтобы дальше отделить клей вдоль нижнего края.

Когда весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете снова использовать сборку передней панели, вам потребуется заменить клей для дисплея. Воспользуйтесь нашим руководством по нанесению клея для дисплея, чтобы заново нанести клей и герметизировать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; отогните корпус и верните его на место поверх камеры для защиты.

Поднимите корпус камеры за один край, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его углубление в задней части корпуса.

Удалите следующие винты Phillips #00, крепящие ЖК-дисплей:

Три винта 3.3 мм

Один винт 4.5 мм

Если какой-либо винт ЖК закрыт лентой, поднимите её пинцетом.

Не пытайтесь полностью извлечь ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

Вставьте плоский конец лопатки под ЖК между ним и защитной пластиной ЖК и поднимите аккуратно.

Будьте очень осторожны, чтобы не подвести лопатку под защитную пластину. Она должна находиться между ЖК и защитной пластиной.

Даже небольшое изгибание ЖК может привести к его необратимому повреждению, поэтому будьте чрезвычайно аккуратны при подъёме.

ЖК закреплён слабым клеем, который следует ослабить перед тем, как приподнимать ЖК над защитной пластиной.

Вставьте лопатку между ЖК и защитной пластиной и проведите ею до дальнего края iPad.

Две широкие полоски ленты соединяют ЖК с динамиками.

Держите ЖК одной рукой, а заднюю часть корпуса iPad другой.

Не пытайтесь полностью удалить ЖК из iPad.

Осторожно оттяните ЖК от динамиков, чтобы разорвать ленту, следя за тем, чтобы не тянуть за шлейф дигитайзера.

Не пытайтесь полностью извлечь ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

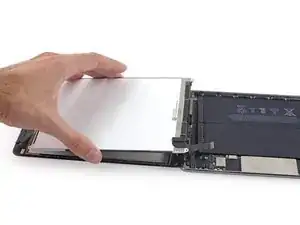

Переверните ЖК iPad как страницу книги, поднимая у камеры и опрокидывая через сторону с кнопкой «Домой» задней крышки.

Будьте аккуратны и следите за кабелями ЖК при переворачивании дисплея.

Положите ЖК на переднее стекло, чтобы получить доступ к кабелям дисплея.

Просуньте кончик лопатки между ЖК и клейкими вкладками, чтобы освободить дисплей.

Аккуратно надавите между каждой из двух клейких вкладок; следите, чтобы не повредить соседние кабели.

Удалите семь винтов Phillips #00 длиной 1.8 мм с защитной пластины ЖК.

Используйте плоский конец лопатки, чтобы приподнять защитную пластину ЖК и вынуть её из iPad.

Снимите защитную пластину ЖК.

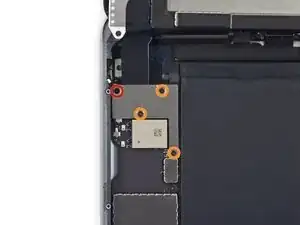

Удалите следующие винты Phillips #00 с кронштейна шлейфа дисплея:

Один винт 2.8 мм

Три винта 1.4 мм

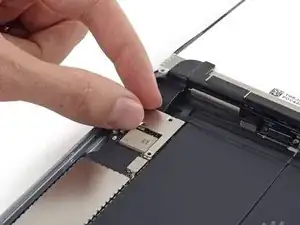

Снимите кронштейн шлейфа дисплея с iPad.

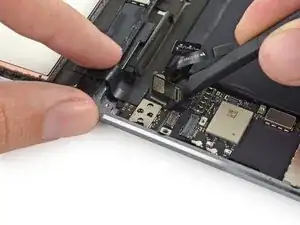

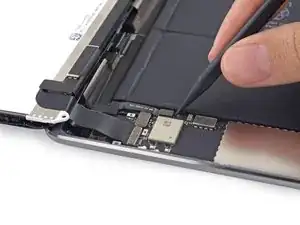

Используйте наконечник лопатки, чтобы приподнять кабель кнопки «Домой» от его разъёма на плате.

Отогните шлейф кнопки «Домой» в сторону.

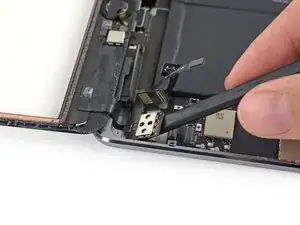

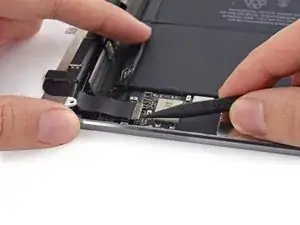

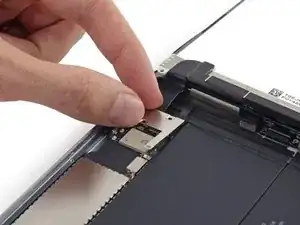

Используйте наконечник лопатки, чтобы осторожно приподнять разъём аккумулятора от его гнезда на плате.

Будьте очень осторожны и приподнимайте только сам разъём аккумулятора, а не гнездо. Если вы будете поддевать гнездо на плате, можно полностью сломать разъём.

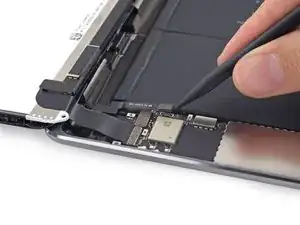

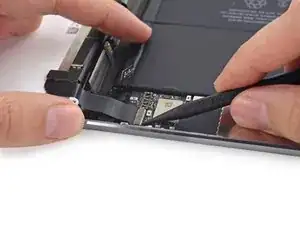

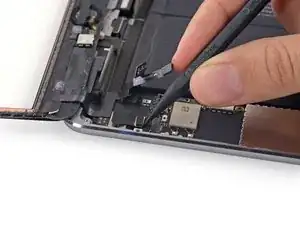

Используйте наконечник лопатки, чтобы приподнять разъём дисплея от его гнезда на плате.

Не поддевайте большой микросхемы рядом с разъёмом — вы можете её повредить. Осторожно подденьте с боковой стороны разъёма, как показано.

Поднимите и снимите дисплей с iPad Mini 3.

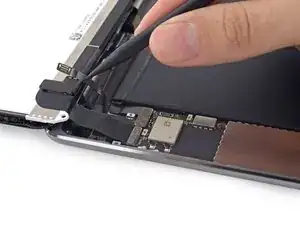

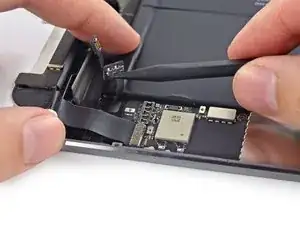

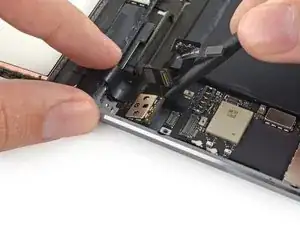

Используйте наконечник лопатки, чтобы поднять разъём шлейфа дигитайзера прямо вверх от его гнезда.

Подведите плоский конец лопатки под сторону дигитайзерной платы, прилегающую к аккумулятору, чтобы начать отделение её от задней крышки.

Поднимите дигитайзерную плату, чтобы освободить оставшийся клей.

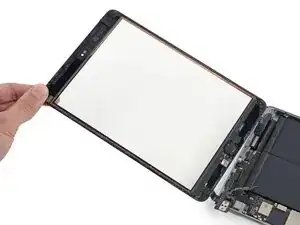

Поднимите и снимите переднюю панель с iPad.

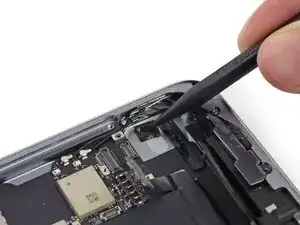

Используйте наконечник лопатки, чтобы отлепить ленту с антенных кабелей возле платы.

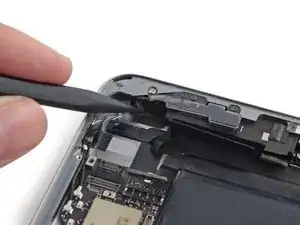

Используйте острый конец лопатки, чтобы отделить клей, фиксирующий антенны к правому динамику.

Используйте острый конец лопатки, чтобы приподнять клей антенны от задней крышки.

Удалите следующие винты Phillips #00 с левой антенны:

Один винт 2,6 мм

Два винта 1,5 мм

Используйте плоский конец лопатки, чтобы ослабить поролоновый клей, фиксирующий Wi‑Fi антенну к левому динамику.

Используйте плоский конец лопатки, чтобы отогнуть широкую левую полоску ленты от левого динамика.

Используйте наконечник лопатки, чтобы отодрать ленту антенного кабеля от задней крышки iPad.

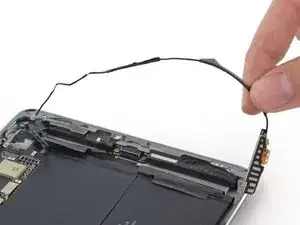

Осторожно тяните антенный кабель в сторону по мере работы вдоль ленты, чтобы освободить его и не допустить повторного приклеивания.

Вытащите антенный кабель из удерживающей клипсы за разъёмом Lightning.

Тяните широкую ленту в сторону аккумулятора, прикладывая постоянную силу, чтобы отлепить её от антенного кабеля, зажатого между лентой и динамиком.

Вставьте пластический инструмент для вскрытия в зазор между широкой лентой и антенной, чтобы разорвать клей, соединяющий их.

Проведите пластическим инструментом вдоль длины антенного кабеля, чтобы полностью отделить его от ленты.

Поднимите ленту антенного кабеля позади правого динамика.

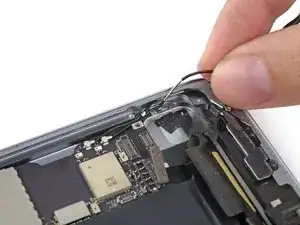

Вытяните антенный кабель из‑под угла правого динамика.

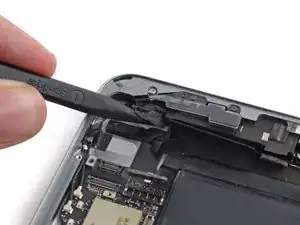

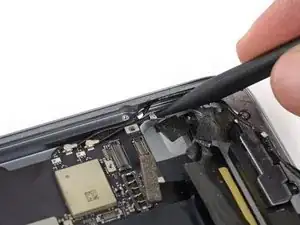

Используйте острый конец лопатки, чтобы потянуть клипсу антенного кабеля в сторону аккумулятора, чтобы получить доступ к кабелям.

Выведите антенный кабель из удерживающей клипсы.

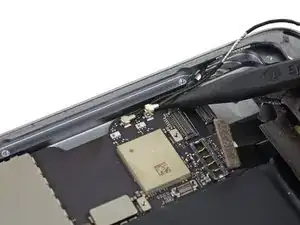

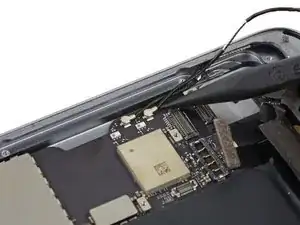

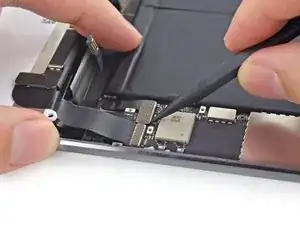

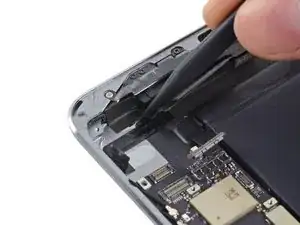

Используйте острый конец лопатки, чтобы приподнять разъём левого антенного кабеля прямо вверх от его гнезда на плате.
