Замена передней панели iPad Mini 3 Wi‑Fi

Рекомендуем очистить микроволновку перед началом — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Разогрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. iOpener достаточно нагрет, когда он почти слишком горячий, чтобы держать его рукой.

В ходе ремонта по мере остывания iOpener подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагреть выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если средняя часть iOpener всё ещё слишком горячая, продолжайте использовать его, ожидая некоторого остывания перед следующим подогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Налейте в кастрюлю или сковороду воды столько, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Вытащите нагретый iOpener из горячей воды щипцами.

Тщательно вытрите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые выступы.

Ваш iOpener готов к использованию! Чтобы снова нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуто, предотвратите дальнейшее разрушение и травмы, закрыв стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты по всему лицу iPad, пока весь экран не будет покрыт.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме стекла.

По возможности следуйте остальным инструкциям. Однако после разрушения стекло, вероятно, будет продолжать трескаться при работе, и вам может понадобиться металлический монтажный инструмент, чтобы вытащить стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Держа iOpener за язычок, поместите нагретый iOpener слева от узла кнопки «Домой».

Оставьте iOpener на примерно пять минут, чтобы смягчить клей под стеклом.

Аккуратно разместите присоску на разогретой стороне, примерно посередине.

Убедитесь, что присоска полностью прилегает к экрану, чтобы образовался плотный вакуум.

Держа iPad одной рукой, потяните вверх за присоску, чтобы слегка отделить переднюю панель стекла от заднего корпуса.

Поднимайте стекло только настолько, чтобы вставить монтажную лопатку — сильнее вы рискуете расколоть стекло.

Держа стекло поднятым присоской, вставьте кончик монтажной лопатки в зазор между стеклом и корпусом iPad.

Не вставляйте лопатку глубже, чем чёрный ободок по краю дисплея. Слишком глубокая вставка может повредить ЖК‑панель.

Оттяните пластиковый выступ присоски, чтобы снять вакуум и удалить присоску с узла дисплея.

Повторно нагрейте и приложите iOpener.

Не перегревайте iOpener во время ремонта. Всегда ждите как минимум десять минут перед повторным нагревом iOpener.

Дайте ему постоять несколько минут, чтобы повторно разогреть левый край iPad.

Поместите вторую монтажную лопаточку рядом с первой и проведите ею вдоль кромки iPad, отделяя клей по ходу движения.

Если при дальнейшем извлечении лопатки вы встречаете сильное сопротивление, остановитесь и подогрейте участок, над которым работаете. Принуждение может привести к трещинам в стекле.

Продолжайте перемещать монтажную лопатку вниз по стороне дисплея, освобождая клей.

Если лопатка застряла в клее, «прокатывайте» её вдоль края iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если кончик лопатки для поддевания виден через переднее стекло — не паникуйте, просто немного вытяните лопатку. Скорее всего, всё будет в порядке, но старайтесь избегать этого: на передней части ЖК-дисплея может остаться клей, который трудно удалить.

Повторно разогрейте iOpener и поместите его на верхний торец iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно прогреть верхний левый угол и верхний торец.

Протолкните лопатку по верхнему левому углу iPad, чтобы разрезать клей.

Проведите лопатку вдоль верхнего торца iPad, останавливаясь непосредственно перед камерой.

Третье изображение показывает расположение фронтальной камеры и её кожуха в iPad.

Избегайте проведения лопаткой по фронтальной камере, чтобы не размазать клей по линзе и не повредить камеру. В следующих шагах объяснено, как лучше не мешать фронтальной камере.

Слегка выньте лопатку и очень аккуратно проведите остриём вдоль верхней части секции фронтальной камеры на верхнем торце.

Оставьте лопатку в iPad немного дальше от фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что находилась первая лопатка. Сдвиньте её назад к углу, чтобы полностью разрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не закрылся снова при остывании.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание передней панели.

Повторно разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний торец стекла.

Оставьте эту лопатку на месте, чтобы клей не закрывался снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и сдвиньте её к середине правого торца iPad, освобождая клей по ходу движения.

Продолжайте вести лопатку вниз по правому торцу iPad, разрезая клей.

Оставьте лопатки на месте и повторно разогрейте iOpener.

Не забывайте не перегревать iOpener — не более одного раза каждые десять минут.

Положите разогретый iOpener на торец с кнопкой «Домой» и оставьте на несколько минут, чтобы смягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы разрезать клей в этом углу.

Оставьте лопатку в углу. Не поддевайте дальше и не извлекайте лопатку из iPad.

Под нижней рамкой находится несколько важных элементов — внимательно изучите третье изображение:

Антенны

Отверстие под кнопку «Домой»

Шлейф сенсорного экрана

В следующих шагах будет указано, где поддевать, чтобы избежать повреждения этих компонентов. Применяйте нагрев и поддевание только в указанных местах.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не заклеился снова.

Новой лопаткой аккуратно проводите над левой антенной, останавливаясь перед кнопкой «Домой».

Всегда ведите лопатку от внешнего края к центру iPad. Не перемещайте лопатку обратно к внешнему краю — такое движение может повредить антенну.

Если нужно провести лопатку по нижней секции более одного раза, извлеките её и вставьте снова у внешнего края, затем ведите внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте кончик последней медиаторной лопатки рядом с лопаткой из предыдущего шага и сдвиньте её под кнопку «Домой».

Остановитесь примерно в 2,5 см от правой стороны, чтобы не повредить кабель дигитайзера.

Вставьте лопатку немного глубже и проведите ею обратно в сторону кнопки «Домой».

Опять же, убедитесь, что вы двигаете лопатку к центру iPad только когда она полностью вставлена; иначе вы можете повредить антенну, расположенную под стеклом.

Повторно разогрейте и приложите iOpener к верхней рамке iPad.

Будьте крайне осторожны на этом этапе. Не торопитесь и убедитесь, что клей горячий и мягкий, и что вы прошли через весь клей с помощью открывающей лопатки. Не стесняйтесь остановиться и разогреть ещё раз.

В верхней части iPad, напротив кнопки «Домой», у вас должна быть по лопатке, зажатой в каждом углу. Поверните лопатки, чтобы слегка приподнять стекло, отделяя остатки клея по всем четырём краям.

Если вы почувствуете значительное сопротивление, прекратите скручивание. Оставьте лопатки на месте, разогрейте и повторно приложите iOpener к проблемным участкам, затем ещё раз проведите лопаткой по месту, где клеит.

Поднимайте медленно и осторожно, чтобы далее отделить клей вдоль нижнего края.

Когда весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать сборку передней панели при сборке, вам потребуется заменить клей для дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и запечатать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; отогните корпус и поместите его обратно над камерой для защиты.

Подденьте корпус камеры одной стороной, чтобы оторвать его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его углубление в задней части корпуса.

Удалите следующие винты Phillips #00, крепящие ЖК-дисплей:

Три винта 3,3 мм

Один винт 4,5 мм

Если какой‑либо винт ЖК закрыт лентой, подденьте ленту пинцетом.

Не пытайтесь полностью снять ЖК-дисплей. Он всё ещё приклеен и подключён к iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

Вставьте плоский конец лопатки между ЖК-дисплеем и защитной пластиной ЖК и аккуратно приподнимите.

Будьте очень осторожны, чтобы не поддеть лопатку под защитную пластину. Она должна находиться между ЖК и пластиной защиты.

Даже небольшой изгиб ЖК-дисплея может повредить его навсегда, поэтому будьте крайне осторожны при подъёме.

Вы можете попробовать следующие альтернативные методы снятия, чтобы снизить риск трещин ЖК при демонтаже:

Проденьте тонкую нить (например, зубную нить или леску) под дисплей, начиная сверху и продвигаясь вниз

Используйте тонкую гибкую карту или пластиковую карточку, чтобы прорезать клей, начиная сверху.

ЖК-дисплей зафиксирован мягким клеем, который следует ослабить перед тем, как откинуть ЖК от защитной пластины.

Вставьте лопатку между ЖК и защитной пластиной и проведите ею до дальнего края iPad.

Две широкие полосы ленты соединяют ЖК с динамиками.

Держите ЖК одной рукой, а заднюю часть корпуса iPad другой.

Не пытайтесь полностью удалить ЖК-дисплей из iPad.

Осторожно потяните ЖК от динамиков, чтобы отделить ленты, следя за тем, чтобы не натянуть кабель дигитайзера.

Не пытайтесь полностью снять ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

Переверните ЖК iPad как страницу книги, поднимая у камеры и переворачивая его через сторону с кнопкой «Домой» задней части корпуса.

Будьте осторожны и следите за кабелями ЖК при перевороте дисплея.

Положите ЖК на переднее стекло, чтобы получить доступ к кабелям дисплея.

Просуньте кончик лопатки между ЖК и клеевыми перемычками, чтобы освободить дисплей.

Аккуратно надавите между каждой из двух клеевых перемычек; будьте осторожны, чтобы не повредить близлежащие кабели.

Удалите семь винтов Phillips #00 длиной 1,8 мм с защитной пластины ЖК.

Используйте плоский конец лопатки, чтобы поддеть защитную пластину ЖК и вынуть её из iPad.

Снимите защитную пластину ЖК.

Удалите следующие винты Phillips #00 с кронштейна кабеля дисплея:

Один винт 2,8 мм

Три винта 1,4 мм

Снимите кронштейн кабеля дисплея с iPad.

Используйте наконечник лопатки, чтобы приподнять кабель кнопки «Домой» с разъёма на плате.

Отогните ленточный кабель кнопки «Домой» в сторону.

Используйте наконечник лопатки, чтобы аккуратно приподнять разъём батареи с его гнезда на плате.

Будьте очень осторожны и поддевайте только разъём батареи, а не само гнездо. Если поддеть гнездо на плате, вы можете полностью сломать разъём.

Используйте наконечник лопатки, чтобы приподнять разъём ЖК-дисплея с его гнезда на плате.

Не поддавайтеся нажатиям на крупную микросхему рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

Поднимите и снимите ЖК‑панель с iPad Mini 3.

Используйте наконечник лопатки, чтобы поднять разъём кабеля дигитайзера строго вверх из его гнезда.

Просуньте плоский конец лопатки под сторону дигитайзерной платы рядом с батареей, чтобы начать отделение её от задней крышки.

Поднимите дигитайзерную плату, чтобы освободить остатки клея.

Поднимите и снимите переднюю панель с iPad.

Используйте инструмент для вскрытия, чтобы нарушить клей, удерживающий ленточный кабель кнопки «Домой» на дигитайзере.

Вставьте инструмент для вскрытия между ленточным кабелем кнопки «Домой» и дигитайзером.

Сдвигайте инструмент вдоль передней панели в направлении кнопки «Домой», чтобы продолжить отделение ленточного кабеля от передней панели.

Используйте инструмент для вскрытия, чтобы поднять аппаратную часть управления кнопкой «Домой» с тыльной стороны передней панели.

Отделите последний слой ленты, удерживающей ленточный кабель кнопки «Домой», вставив инструмент для вскрытия между кабелем и дигитайзером.

Продолжайте сдвигать инструмент под кабелем, пока он полностью не отделится от передней панели

Не пытайтесь пока извлекать кнопку «Домой». Она всё ещё закреплена при помощи прочно прилегающего кронштейна и деликатной прокладки.

Используйте пластиковый инструмент для вскрытия, чтобы отковырять кронштейн кнопки «Домой» с тыльной стороны дигитайзера.

Снимите кронштейн кнопки «Домой».

При повторной установке кронштейна кнопки «Домой» используйте каплю клея или высокопрочную двустороннюю ленту для обеспечения надёжной фиксации.

Подготовьте нагревательный пакет iOpener и положите его на нижний край дигитайзера, чтобы размягчить клей, удерживающий прокладку кнопки «Домой».

Подождите примерно две минуты перед продолжением, чтобы клей успел достаточно размягчиться.

Переверните панель дигитайзера и аккуратно выдавите кнопку «Домой» вверх из её посадочного места в передней панели.

Выдавливайте медленно и прикладывайте только необходимое давление, чтобы постепенно отделить прокладку от стекла — при чрезмерном усилии прокладка порвётся.

Снимите узел кнопки «Домой».

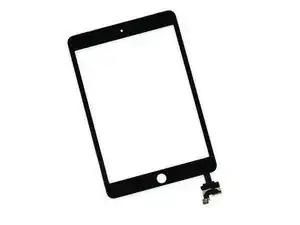

Остаётся только передняя панель.
