Замена материнской платы Maylong M-295

Используйте отвертку с головкой PH 00 для удаления винтов с нижней части планшета.

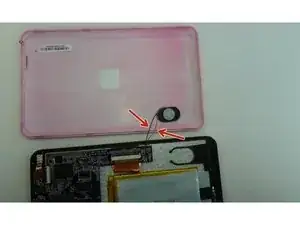

Предупреждение: Перед полным снятием крышки обратите внимание на провода, соединяющие динамик с материнской платой. Не тяните крышку слишком сильно, иначе провода могут отсоединиться от материнской платы. (Смотрите на изображение 1)

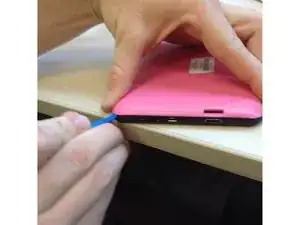

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приоткрыть планшет, вставив его между розовой задней крышкой и черной рамкой экрана.

Обязательно аккуратно пройдитесь по всем углам планшета.

Возможно, вам потребуется вставить второй инструмент для вскрытия рядом с первым, чтобы не позволить крышке закрыться во время перемещения вокруг краев.

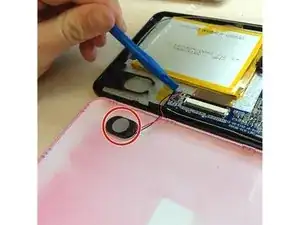

Медленно поднимите розовую заднюю крышку и аккуратно удалите динамики с помощью пластикового плоскогубца.

Используйте отвертку с головкой PH 00 для удаления семи винтов, расположенных по периметру внутренней рамки экрана.

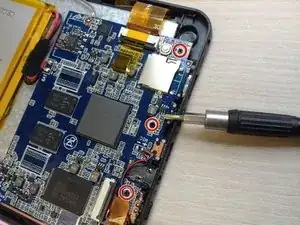

3 винта находятся на нижней части материнской платы (как указано на изображении 1)

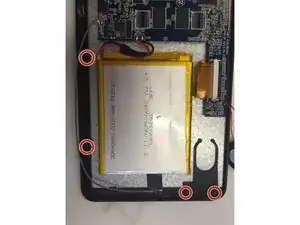

4 винта расположены в скобах вокруг серебряной экранной панели (как указано на изображении 2).

Примечание: Скобы (маленькие черные пластиковые детали) станут свободными, когда винты будут сняты, и их можно будет легко убрать.

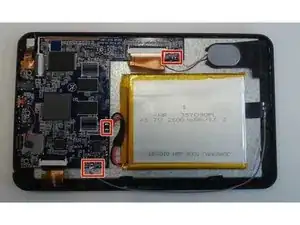

Отпаяйте провода, соединенные с материнской платой, прижимая паяльный инструмент к флюсу и расплавляя его. После этого провода можно будет легко отвинтить от материнской платы.

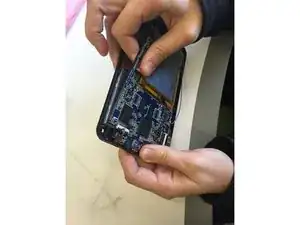

Удалите материнскую плату, потянув ее вверх и наружу из корпуса планшета.
