Замена экрана Tabby Kidz

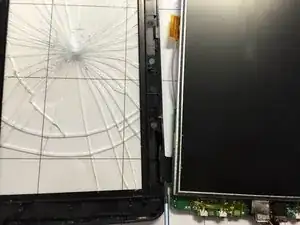

В этом руководстве показано, как заменить треснувший экран. Сначала необходимо разобрать планшет. При этом не применяйте чрезмерную силу, так как это может привести к разрыву проводов внутри или поломке пластиковых защёлок, удерживающих планшет. Сломанный экран не будет реагировать на прикосновения, поэтому эту деталь нужно заменить.
Шаг 1

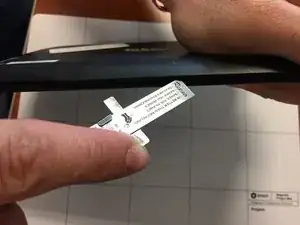

Осторожно вставьте металлическую клиновидную лопатку в зазор на боковой стороне планшета.
Используйте пластиковый монтажный инструмент, чтобы приподнять и раскрыть боковую часть планшета.
Будьте осторожны при выполнении этой операции. Не прикладывайте чрезмерной силы, так как внутри проходят провода, соединяющие динамик на задней панели и переднюю часть планшета.

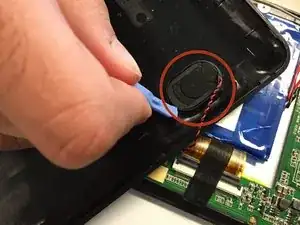

После открытия планшета используйте пластиковый монтажный инструмент, чтобы снять динамик на задней панели. Это позволит правильно разъединить обе половины корпуса планшета.
Шаг 2

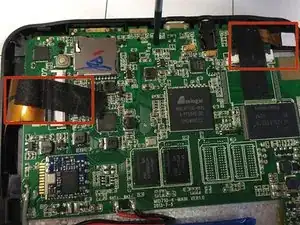

По бокам планшета находятся ленточные шлейфы. Необходимо отсоединить шлейфы, подключённые к экрану, чтобы избежать их разрыва. Ленточные шлейфы соединяют материнскую плату и экран.
Ленточные шлейфы очень хрупкие. Соблюдайте максимальную осторожность, иначе они могут порваться.
Шаг 3

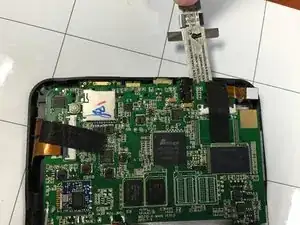

Три винта PH00 (длина 4 мм) крепят материнскую плату к планшету. На изображении эти винты отмечены специальными маркерами. Найдя их, открутите винты.
Шаг 4
Чтобы снять внутренний экран, сначала открутите винты, крепящие экран к планшету, используя отвертку PH00. Длина винтов — 3 мм.

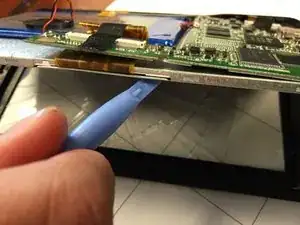

Затем с помощью монтажного инструмента аккуратно снимите внутренний экран.
НЕ пытайтесь отделять внутренний экран от материнской платы на этом этапе.
Шаг 5
Установите новый экран на планшет.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
