Замена материнской платы RCA Maven Pro 11
Это руководство описывает процесс извлечения повреждённой или сломанной материнской платы из планшета RCA Maven Pro 11. Для выполнения инструкций Вам понадобится крестовая отвёртка и инструмент для вскрытия, чтобы открыть планшет и снять необходимые детали.
Шаг 1

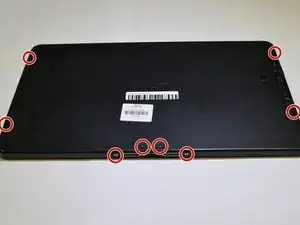

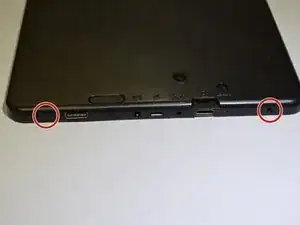

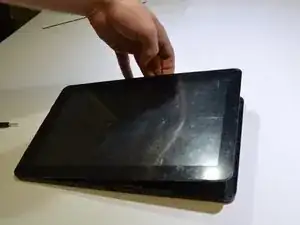

Используйте крестовую отвёртку, чтобы вывернуть винты, крепящие заднюю крышку. Всего 6 винтов (4 чёрных, 2 серебристых).
Шаг 2

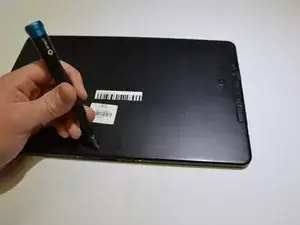

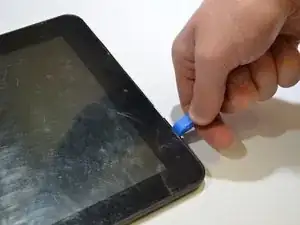

Используйте инструмент для вскрытия, чтобы снять заднюю крышку планшета. Для этого вставьте инструмент между экраном и боковой частью планшета.

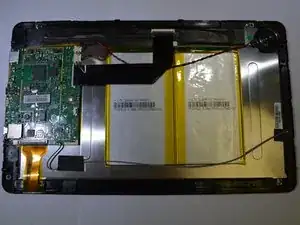

После вставки инструмента проведите им вдоль края планшета, пока задняя крышка не отсоединится.
Шаг 3

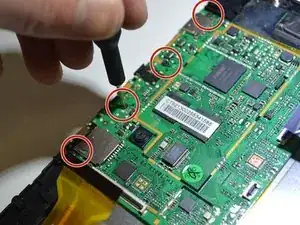

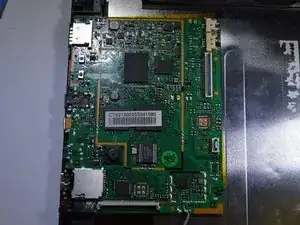

Используйте крестовую отвёртку, чтобы вывернуть 4 чёрных винта, крепящих материнскую плату к корпусу устройства.
Шаг 4

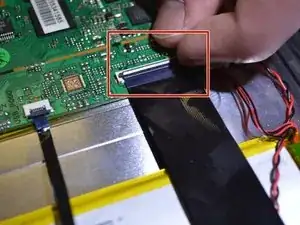

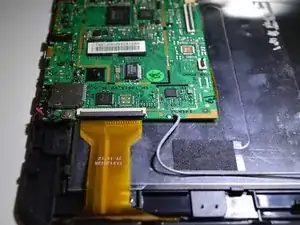

На длинной стороне материнской платы отсоедините все ленточные и объединённые кабели.
Коннекторы типа ZIF отключаются путём поднятия маленькой чёрной защёлки на разъёме и аккуратного извлечения ленточного кабеля (или кабелей).

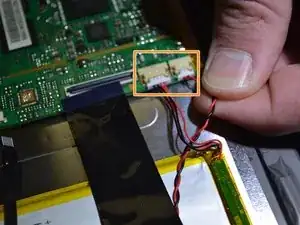

Вставьте лопатку или пластиковый инструмент под выступ белого разъёма объединённого кабеля и вытолкните разъём.
Шаг 5
На короткой стороне материнской платы отсоедините жёлтый провод. Для этого поднимите зажим и вытяните провод.
Шаг 6

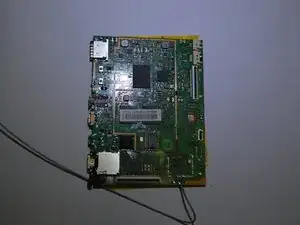

Аккуратно приподнимите материнскую плату с задней части планшета.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
