Замена экрана дисплея RCA Pro10 Edition

Используя инструмент для разъединения, найдите стык в пластиковом корпусе, который выглядит наиболее доступным.

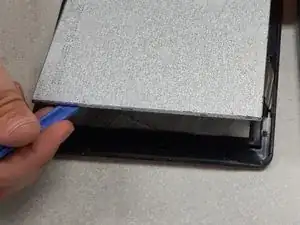

Используйте монтажный инструмент, чтобы разъединить переднюю и заднюю часть корпуса, продвигаясь по периметру.

Для помощи в удержании разъединённого корпуса используйте карту или медиатор.

Для сборки устройства просто совместите две половины корпуса и защёлкните их, сжав вместе, или прижмите края к столу.

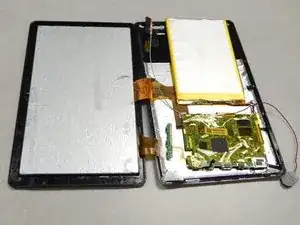

Переверните заднюю часть устройства, удерживая её рядом с передней — динамик прикреплён к задней крышке.

Снимите жёлтую ленту, фиксирующую динамик к задней части корпуса.

Используйте инструмент для разъединения, чтобы поддеть динамик и оторвать его от поверхности.

Будьте осторожны при снятии динамика — вы можете повредить экран.

Перережьте или распаяйте провода, чтобы снять или заменить динамик.

С помощью отвертки P00 Phillips открутите три винта, удерживающие чёрный пластиковый корпус камеры, и снимите его.

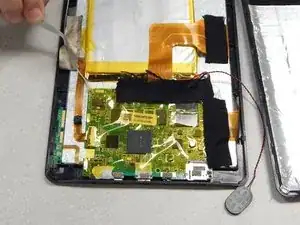

Отклейте бежевую ленту, прижимая ленточный кабель камеры, чтобы предотвратить разрывы.

Поднимите фиксатор, удерживающий ленточный кабель камеры.

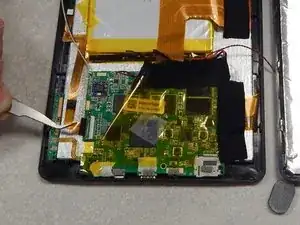

Выньте ленточный кабель из разъёма и удалите его из корпуса.

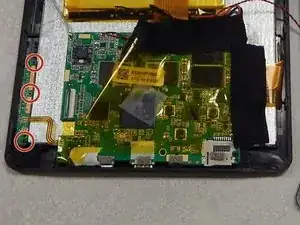

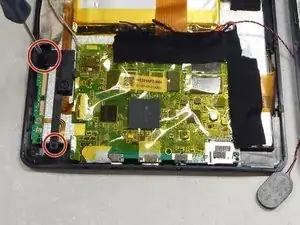

Используйте отвертку P00 Phillips, чтобы открутить три винта, удерживающие плату кнопок.

Распаяйте контакты на плате кнопок, чтобы снять или заменить её.

Снимите чёрную ленту с батареи и с основной платы.

Снимите чёрную ленту, фиксирующую ленточный кабель экрана к задней части дисплея.

Будьте осторожны, чтобы не повредить ни один из ленточных кабелей.

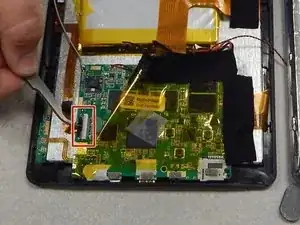

Выдвиньте фиксатор ленточного кабеля, удерживающий ленточный кабель экрана.

Отодвиньте ленточный кабель в сторону, при необходимости зафиксируйте его лентой.

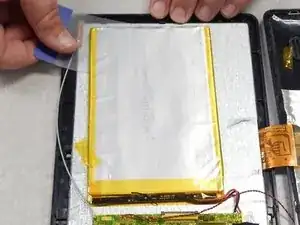

Снимите жёлтую ленту, фиксирующую батарею к экрану.

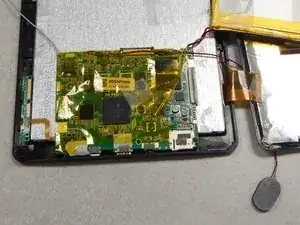

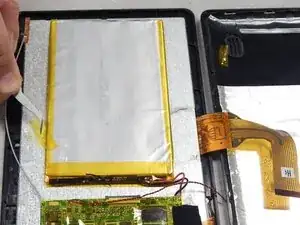

Используйте пластиковую карту или медиатор, чтобы отделить батарею от экрана.

Не сгибайте и не прокалывайте батарею — её трудно отделить от экрана.

Перережьте или распаяйте провода батареи, чтобы снять или заменить её.

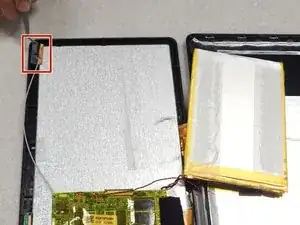

Отклейте антенну WiFi от монитора и отодвиньте её в сторону.

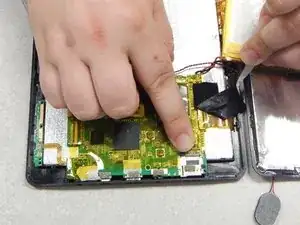

Снимите чёрную ленту с экрана и с основной платы.

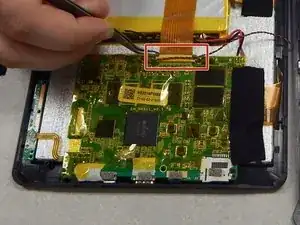

Поднимите фиксатор ленточного кабеля дигитайзера.

Выньте ленточный кабель дигитайзера и отодвиньте его от устройства, при необходимости зафиксируйте лентой.

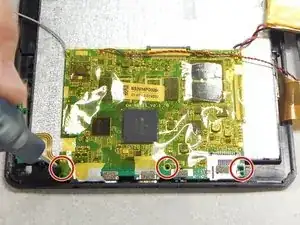

Используйте отвертку P00 Phillips, чтобы открутить три винта, крепящие основную плату к задней части корпуса.

Поднимите основную плату вверх и отведите от портов, чтобы открыть доступ к микрофону.

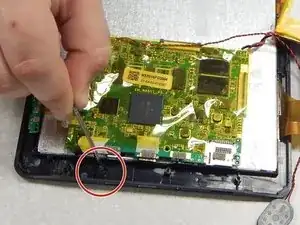

Используйте пинцет, чтобы извлечь микрофон из чёрного силикона.

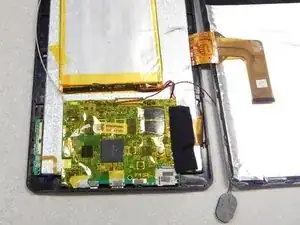

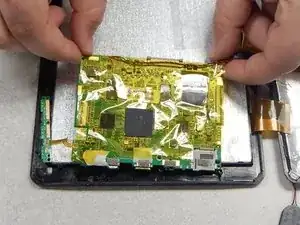

Отодвиньте основную плату от экрана.

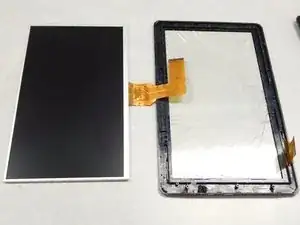

Используйте инструмент для разделения, чтобы приподнять экран со стороны разъёмов корпуса и снять его.

Для сборки устройства выполните эти шаги в обратном порядке, если не указано иное.
