Замена задней камеры RCA RCT6203W46

Убедитесь, что устройство выключено, чтобы снизить риск электрического удара. Чтобы выключить устройство, нажмите и удерживайте кнопку питания.

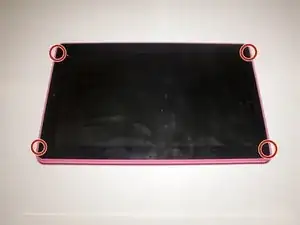

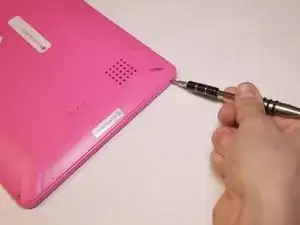

Отвинтите винты на задней крышке планшета с помощью крестообразной отвертки Phillips #00. Винты — 4 мм (5/32 дюйма).

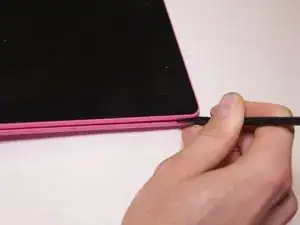

Используйте лопатку, чтобы отжать заднюю крышку. Начните с одного края крышки и проведите по периметру, пока крышка не отойдет от корпуса планшета. Повторите для всех краев.

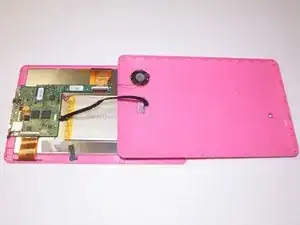

Открывайте крышку планшета аккуратно и медленно вдоль длины устройства.

Шлейф клавиатуры и провод динамика задней панели должны оставаться целыми и соединёнными с задней крышкой.

Резкое открытие планшета может порвать или повредить крепления крышки.

Используйте лопатку, чтобы приподнять язычок ZIF-разъёма, удерживающего шлейф клавиатуры.

Извлеките шлейф из зажима.

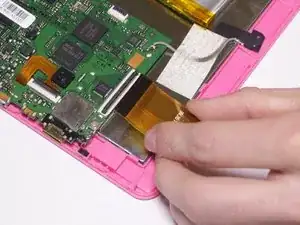

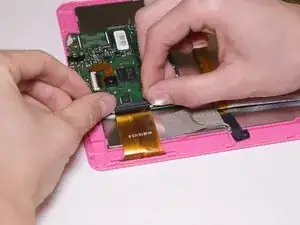

На плате вы увидите два оранжевых шлейфа, соединённых с черными фиксаторами.

Держите фикcатор двумя руками, аккуратно прижмите большим пальцем к верхней части и осторожно приподнимите его.

Затем выдвиньте оранжевый шлейф из-под фиксатора до полного отсоединения.

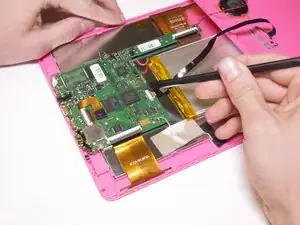

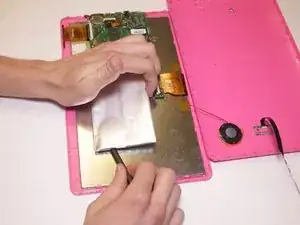

Используйте лопатку, чтобы поддеть и проскользнуть под батарею, отделяя её от металлической пластины ЖК-дисплея. Для удаления может потребоваться значительное усилие.

Старайтесь минимизировать деформацию батареи, используя лопатку вместо ручного поддёва.

Не позволяйте батарее снова приклеиться к адгезиву — она прилипнет обратно к металлической пластине ЖК-дисплея.

Осторожно: не протыкайте батарею. Батарея может загореться или взорваться.

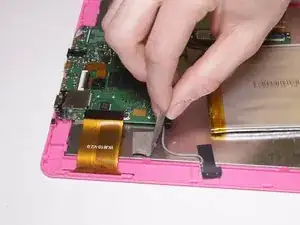

Аккуратно снимите серую ленту, закрывающую серый провод, пока она не будет полностью удалена.

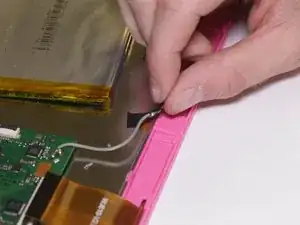

Отклейте чёрный кусок ленты, чтобы снять антенну.

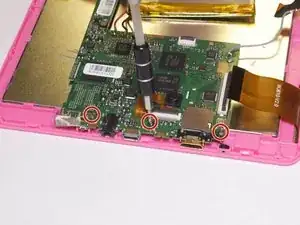

Отверткой Phillips #00 отвинтите три винта 4 мм на материнской плате.

После снятия винтов отсоедините материнскую плату от остальной части планшета. При необходимости используйте лопатку, чтобы аккуратно её снять.

Найдите заднюю камеру и с помощью инструмента для поддёва аккуратно приподнимите камеру с материнской платы.

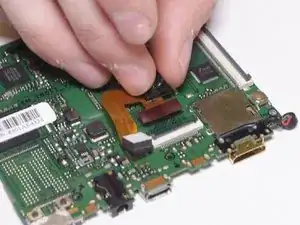

Отсоедините шлейф камеры, приподняв фиксатор и вытащив провод. После этого у вас останется сборка камеры.
