Замена материнской платы RCA 10 Viking Pro RCT6K03W13

Удалите три винта с крестообразной шлицей Phillips #00 в нижней части устройства.

Удалите два винта с крестообразной шлицей Phillips #00 слева и справа от разъёма клавиатуры.

Потяните за один из нижних углов, чтобы начать снятие задней крышки.

Продвигайтесь по периметру корпуса, используя лопаточку для поддёма задней крышки.

После того как вы отойдёте примерно на половину устройства, задняя крышка должна отщелкнуться.

Снимите ленту с коннекторов на материнской плате и с другой стороны аккумулятора.

Отключите красный и чёрный провода клавиатуры, соединяющие аккумулятор с материнской платой.

Отключите чёрный гибкий кабель, проходящий над аккумулятором. Поднимите чёрный зажим вверх и извлеките кабель.

Снимите кабель над аккумулятором, соединяющий материнскую плату и разъём питания.

Поднимите чёрный зажим вверх и извлеките кабель.

Выньте аккумулятор. Он приклеен к устройству, поэтому безопасно его извлечь.

Осмотрите аккумулятор на предмет повреждений. Если он повреждён, избегайте попадания электролита на кожу.

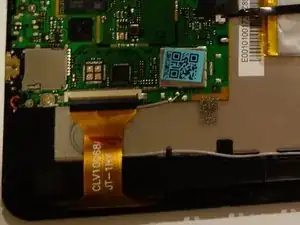

Определите серый провод на правой стороне устройства.

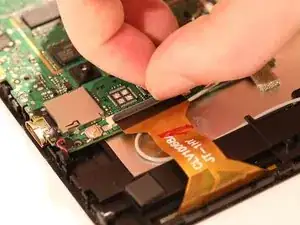

Удалите оранжевый гибкий кабель поверх этого провода.

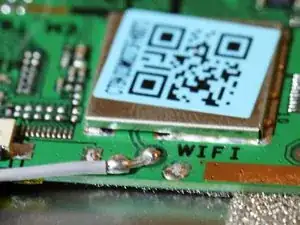

Снимите антенну с помощью паяльника.

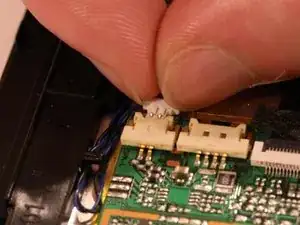

Снимите с верхней части материнской платы синие и чёрные провода.

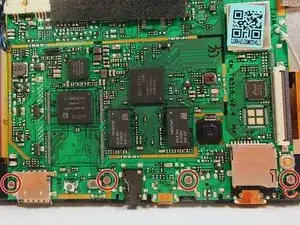

Удалите винты, крепящие материнскую плату.

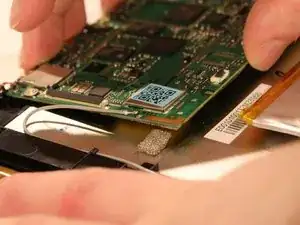

Снимите материнскую плату.
