Замена разъема зарядки Zeepad 7DRK

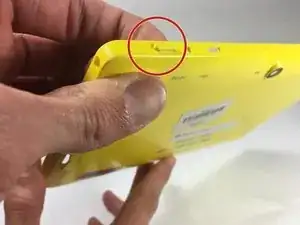

Сначала найдите кнопки питания и регулировки громкости, чтобы знать, где они расположены.

Меньшая кнопка — включения питания, большая — регулировки громкости.

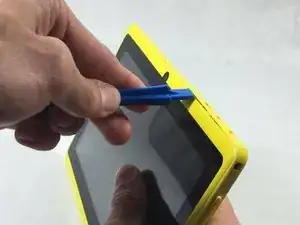

Чтобы открыть планшет, используйте один из мягких рычагов.

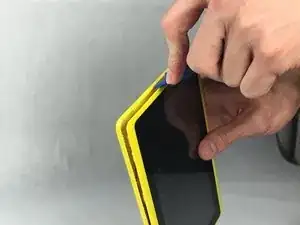

Начинать удобнее всего с угла инструмента: вставьте его и постепенно продвигайте дальше. Аккуратно проводите инструментом по краям планшета, пока половины не разойдутся.

Будьте осторожны при открывании планшета: кнопки могут выпасть. Чтобы избежать этого, открывайте устройство, лежащее на спине.

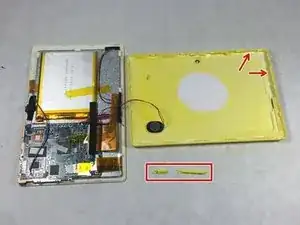

На изображении — вид планшета после разборки.

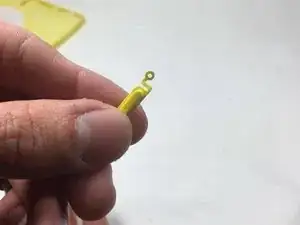

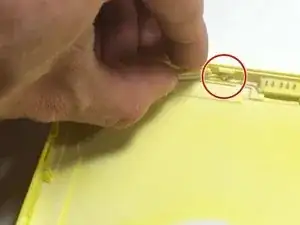

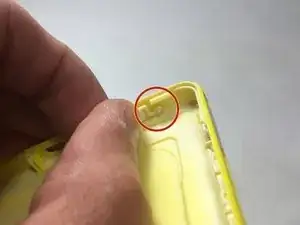

На первом изображении показана кнопка питания. Обратите внимание на маленькое пластиковое кольцо, выступающее сбоку — оно помогает правильно установить деталь при сборке.

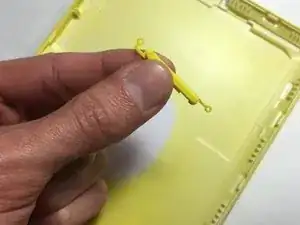

На втором изображении — кнопка регулировки громкости. Здесь также есть направляющие кольца.

Теперь удалите старые или сломанные кнопки и замените их новыми.

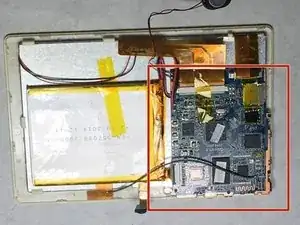

Когда половины планшета разъединены, откроется вид на материнскую плату. Она закреплена тремя винтами и тремя гибкими шлейфами.

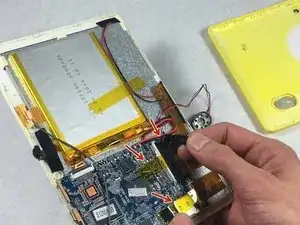

Удалите кусочки изоленты, прикреплённые к материнской плате, чтобы можно было извлечь её.

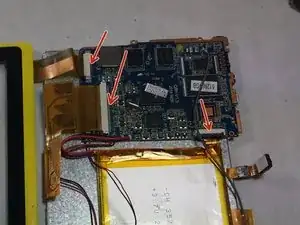

Три гибких шлейфа подключаются к материнской плате через маленькие пластиковые защёлки. Они соединяют подсветку, аккумулятор и экран — как показано на первом изображении.

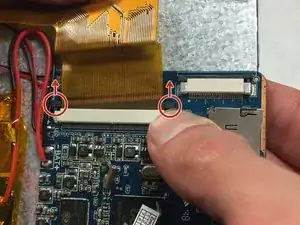

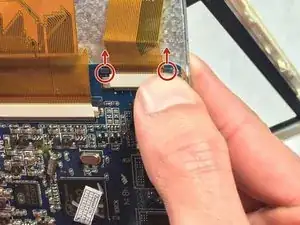

Чтобы отключить два соединения слева, для экрана и подсветки, необходимо сдвинуть две синие защёлки по бокам шлейфа вверх, как показано на втором и третьем изображении.

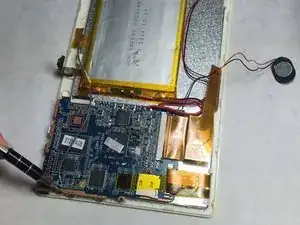

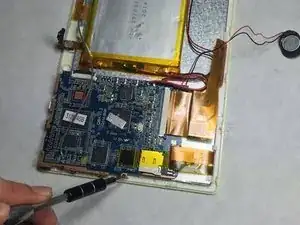

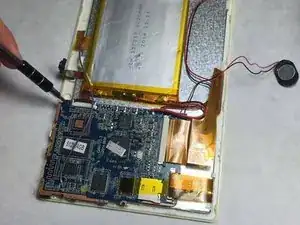

Выкрутите винты обычной крестовой отвёрткой. На изображении показаны три места расположения винтов.

Будьте осторожны — винты маленькие и их легко потерять. Желательно использовать магнитный держатель для хранения.

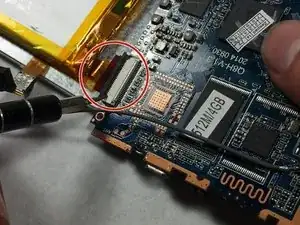

В третьем соединении, к аккумулятору, пластиковая защёлка, фиксирующая шлейф, имеет синюю планку, которая поворачивается вверх для разблокировки. Точка поворота с одной стороны показана с помощью отвёртки.

Когда все пластиковые фиксаторы шлейфов ослаблены, можно извлечь шлейфы и удалить материнскую плату из планшета.

Следите, чтобы не повредить другие проводные соединения устройства.

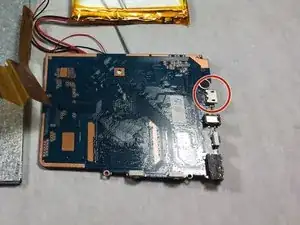

Положите плату микросхемами вниз на рабочую поверхность — вы увидите разъем зарядки.

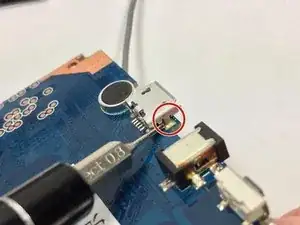

Разъем зарядки припаян к материнской плате в четырех местах.

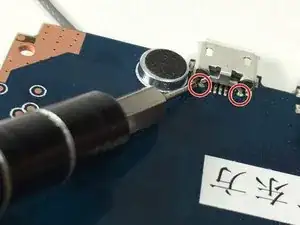

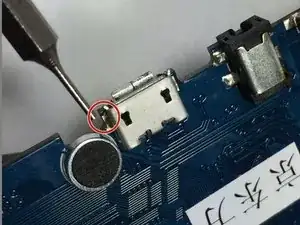

Два контакта находятся с внутренней стороны, как показано на первом изображении, и по одному контакту с каждой стороны разъема.

Чтобы полностью удалить разъем, нагрейте паяльником припой, удерживающий разъем, и аккуратно отсоедините его от материнской платы.

Если вы никогда раньше не паяли, ознакомьтесь с этим полезным руководством по пайке и отпайке соединений.
