Замена экрана Zeepad 7.0

Планшеты

В этом руководстве объясняется, как получить доступ к экрану и заменить его. Для открытия устройства потребуется несколько инструментов, провода, соединяющие материнскую плату и LED-экран, будут обрезаны, после чего экран можно будет снять с внешнего корпуса.

Шаг 1

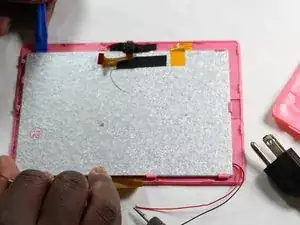

Выключите устройство и отключите его от сети.

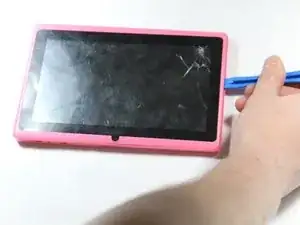

Откройте корпус с помощью пластикового инструмента по периметру. Немного отодвиньте крышку.

Не снимайте полностью задний корпус, так как к нему прикреплен динамик.

Шаг 2

Используя биту Phillips Head 0, аккуратно открутите три винта по 3.5 мм, которые крепят материнскую плату к задней части экрана.

Шаг 3

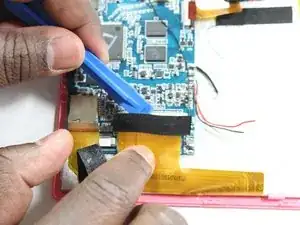

Отсоедините два шлейфа между экраном и материнской платой.

Будьте осторожны, чтобы не порвать шлейфы, иначе вы можете повредить порты.

Шаг 4

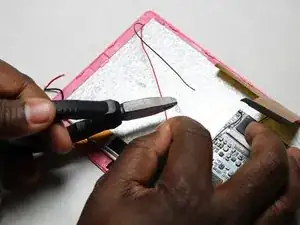

Обрежьте силовые кабели, соединяющие экран и материнскую плату. Должны быть по одному красному и черному кабелю.

Шаг 5

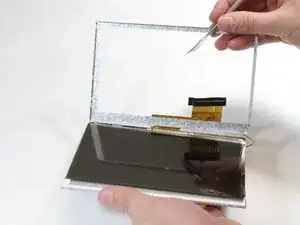

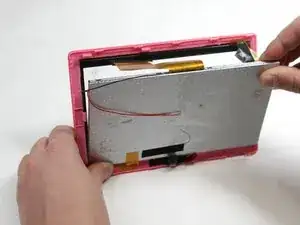

Отделите переднюю защитную пленку от ЖК-экрана. Существует несколько зажимов, удерживающих экран на месте.

Шаг 6

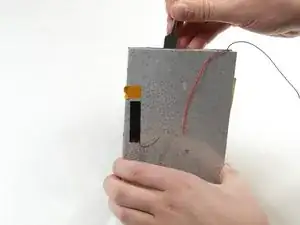

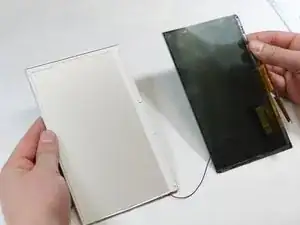

Отделите ЖК-экран от металлического защитного корпуса с помощью металлической лопатки.

Шаг 7

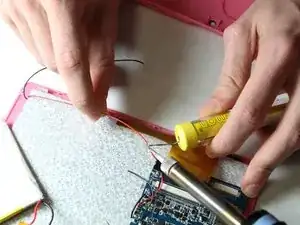

После создания пространства для работы нагрейте паяльник.

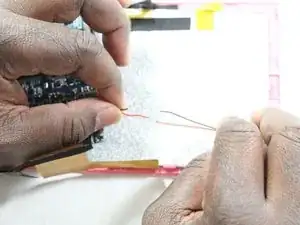

Нанесите тепло на припой над соответствующими обрезанными проводами для подключения нового экрана.

Как паять и распаивать соединения

Паяльник будет чрезвычайно горячим. Избегайте контакта с другими проводами, материнской платой и особенно аккумулятором.

Держ

Перевод руководства с ifixit.com
