Замена динамика Sungale CyberUs

Перед началом убедитесь, что устройство выключено, чтобы предотвратить возможный электрический удар.

Держите устройство так, чтобы левая сторона была обращена к вам (как показано на изображении), чтобы два винта PH001 4 мм были открыты и к ним было легче получить доступ.

Удалите оба винта PH001 длиной 4 мм с боковой панели.

Осторожно подденьте один из верхних углов экрана пластиковым лопаточным инструментом. Проведите инструментом вдоль краёв, чтобы освободить экран от корпуса.

При поддевании из корпуса могут слышаться щелчки — это нормально.

Экран всё ещё подключен к плате. Применяйте силу осторожно.

Осторожно переверните экран на бок, чтобы получить доступ к ZIF-разъёму, подключённому к материнской плате.

Аккуратно с помощью пинцета поднимите чёрную защёлку вверх. Вытяните ZIF-коннектор.

Ваш экран ещё не полностью отсоединён от устройства.

С помощью лопаточного инструмента выдвиньте чёрную защёлку. Вытяните ZIF-коннектор и сдвиньте его влево — экран теперь отсоединён от материнской платы.

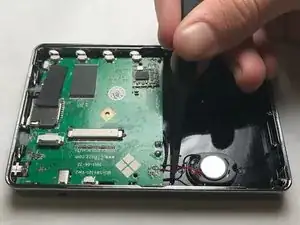

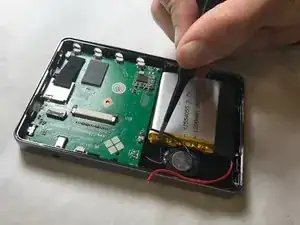

Теперь осторожно извлечём аккумулятор. Найдите выводы — красный и чёрный провода, идущие от материнской платы к аккумулятору. Чтобы освободить провода, необходимо отрезать провод у контактов аккумулятора. Убедитесь, что оба конца чистые и достаточной длины с оголённой жилой.

Необходимо зачистить контакты и припаять новый аккумулятор на место. Как и раньше, подключите новый аккумулятор к материнской плате.

В случае сгоревшей материнской платы отсоедините кабели от аккумулятора и динамика (чёрный и красный провода) от платы (можно просто их перерезать и припаять при установке новой платы).

Осторожно потяните провода, чтобы снять разъём с логической платы.

Чтобы извлечь материнскую плату, аккуратно потяните её от верхней части устройства, чтобы разъём наушников вышел из посадочного места.

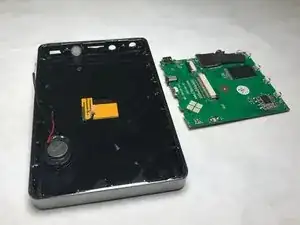

Ваша материнская плата теперь полностью удалена из устройства.

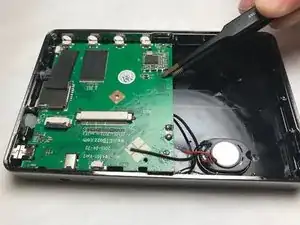

Отключите кабели от материнской платы с помощью пинцета.

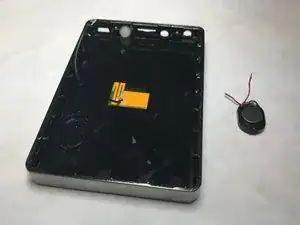

Используйте пластиковую лопатку, чтобы вынуть динамик из формовки корпуса. Динамик теперь полностью отсоединён от оболочки устройства.
