Замена экрана MaxWest TAB-7360DC

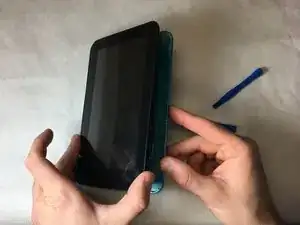

Вставьте пластиковый инструмент для вскрытия в угол экрана между задней крышкой и передней панелью.

Кнопки громкости выпадут при снятии.

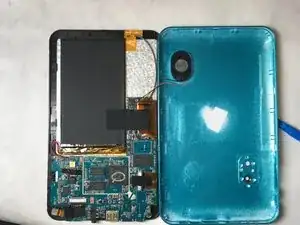

При разборке держите порты ввода-вывода к себе и поворачивайте заднюю крышку вправо. К динамику подведён короткий провод, соединяющий его с платой.

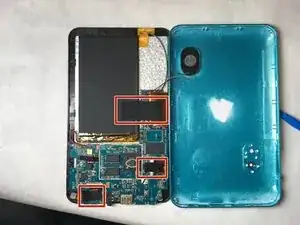

Осторожно отодвиньте ленту от аккумулятора, от микросхемы в нижнем левом углу и от гибкого кабеля в нижней правой части платы. В нижнем левом углу находится небольшой серебристый квадратный компонент, который также нужно отщёлкнуть и освободить от ленты.

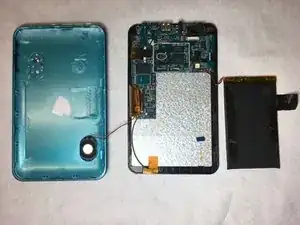

Аккумулятор приклеен к тыльной стороне экрана; поэтому аккуратно оторвите аккумулятор от задней стороны. Будет ощущаться сопротивление — это нормально.

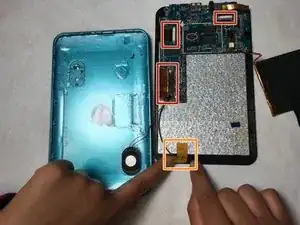

Осторожно отщёлкните фиксаторы кабелей данных и отсоедините провода от разъёмов.

Снимите ленту, покрывающую провод в нижней части корпуса.

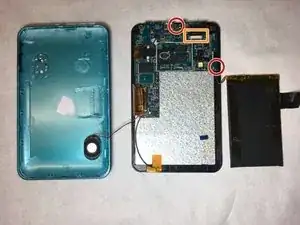

Удалите два винта 4 мм (обведены оранжевым) крестовой отвёрткой Phillips 00.

Отщёлкните чёрную пластиковую прижимную деталь возле разъёма данных. Плата теперь должна аккуратно сниматься.

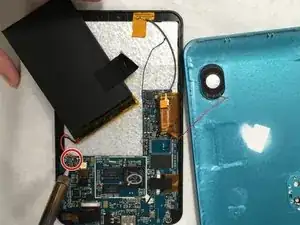

Касайтесь контактных выводов батареи нагретым жалом паяльника на несколько секунд, одновременно медленно оттягивая провод.

НЕ КАСАЙТЕСЬ ОДНОВРЕМЕННО И ЧЁРНОГО, И КРАСНОГО ПОРОДОВ ПАЯЛЬНИКОМ

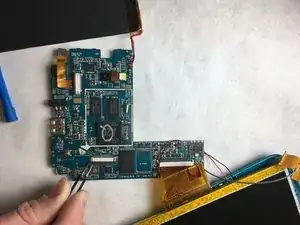

Пинцетом захватите серую часть зажимов ленточных кабелей и оттяните их от кабелей.

После снятия зажимов ленты можно выдвинуть.

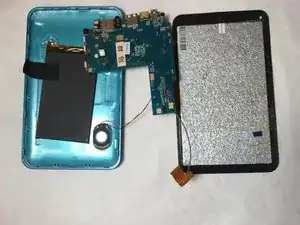

Возьмите материнскую плату и аккуратно разместите рядом с аккумулятором.

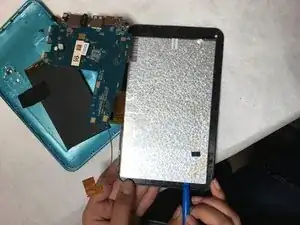

Используйте пластиковый лопаточный инструмент, чтобы приподнять металлическую поверхность вверх. (Не важно, где именно)

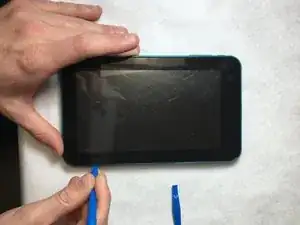

Работайте лопаткой по всему краю экрана. Поднимайте экран, когда он полностью ослаблен.

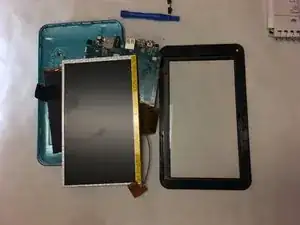

Снимите экран и отложите в сторону.
