Замена материнской платы компьютера King Muffin Kinder 7

Чтобы завершить данное руководство, вам потребуется разобрать устройство и использовать паяльник для замены всех проводов от материнской платы.

Перед началом разборки убедитесь, что устройство отключено. Несоблюдение этого правила может привести к повреждениям.

Шаг 1

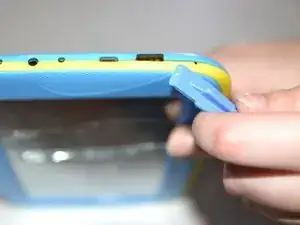

Используйте пластиковый инструмент для открытия, чтобы вытолкнуть карту microSD из слота microSD.

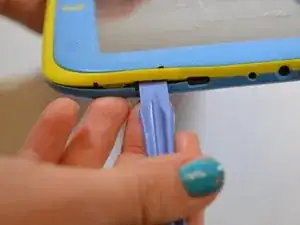

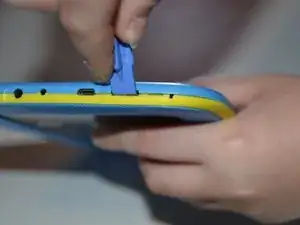

Используйте пластиковый инструмент для открытия, чтобы отсоединить переднюю часть от задней. Начните отсоединение с слота MicroSD.

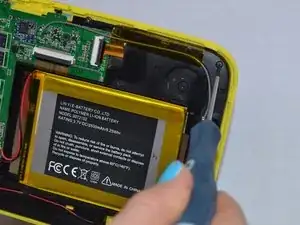

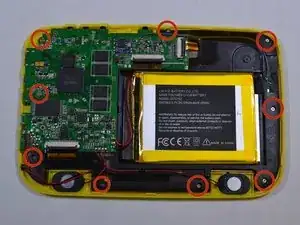

Открутите девять винтов Phillips #00 длиной 3.0 мм.

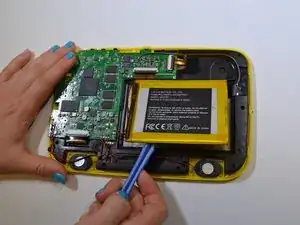

Аккумулятор приклеен к черному пластику. Используйте пластиковый инструмент для открытия, чтобы поддеть аккумулятор от черного пластика.

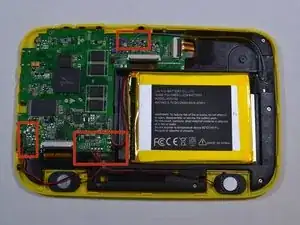

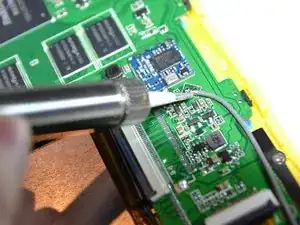

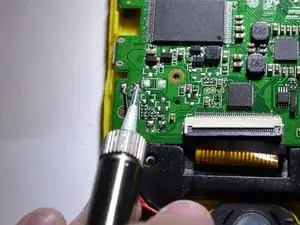

Отпаивайте 11 красных, черных и серых проводов, подключенных к материнской плате.

Советы по пайке можно найти здесь.

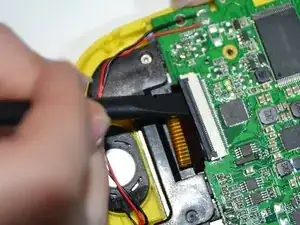

Используйте плоский конец лопатки, чтобы приподнять черные панели, закрывающие три шлейфа, подключенные к материнской плате.

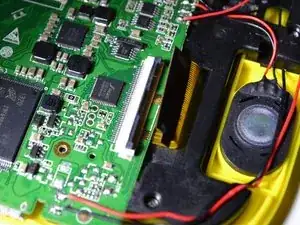

Вытяните три шлейфа, чтобы они больше не были подключены к материнской плате.

При сборке устройства следуйте этим инструкциям в обратном порядке.
