Замена ЖК-экрана Creative Ziio 7"

Планшеты

Creative Ziio обладает отличным качеством звука и удобством использования. Он использует 7-дюймовый ЖК-экран, который нельзя заменить универсальным экраном. Запасные экраны могут быть предоставлены по запросу в Creative, в зависимости от условий гарантии. Поиск в местных магазинах электроники или на онлайн-площадках может также быть полезен.

Шаг 1

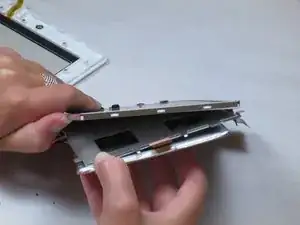

Снимите заднюю панель, используя пластиковый инструмент для открытия, аккуратно поддевая по краям панели.

Кнопки управления громкостью и верхняя кнопка питания могут выпасть во время этого шага.

Шаг 2

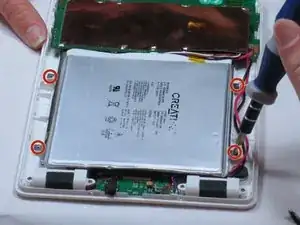

Уберите четыре винта Philips #00 размером 3 мм, расположенные вокруг большой серебряной батареи.

Шаг 3

Уберите четыре винта Philips #00 размером 4 мм, расположенные по краям платы.

Шаг 4

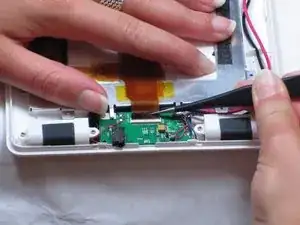

Снимите шлейф с открытой стороны платы рядом с разъемом для наушников.

Аккуратно поднимите плату с отсоединенной стороны.

На нижней стороне платы есть еще один шлейф.

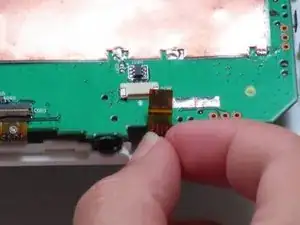

Отключите второй шлейф, потянув за конец шлейфа из его крепления на плате с помощью пинцета.

Плата чрезвычайно хрупкая. Работайте аккуратно и не торопитесь на этом шаге!

Шаг 5

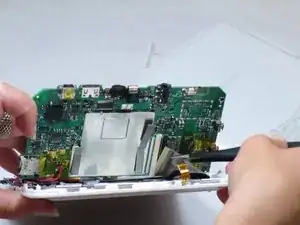

На противоположном конце устройства: снимите шлейф между динамиками в конце батареи.

Шаг 6

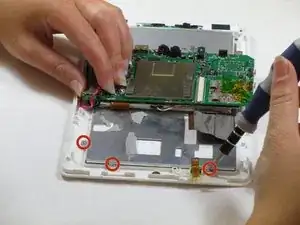

Под платой находятся три дополнительных винта Philips #00 размером 3 мм, которые необходимо удалить.

Теперь уберите батарею и плату с прикрепленным ЖК-экраном и переверните их так, чтобы экран смотрел вверх.

Шаг 7

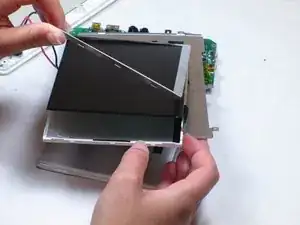

Аккуратно подденьте тонкую металлическую рамку вокруг ЖК-экрана.

Рамка очень тонкая! Не торопитесь при ее снятии, чтобы избежать изгибов или деформации.

Шаг 8
