Замена материнской платы Creative Ziio 7"

Снимите заднюю панель, аккуратно поддевая её края пластиковой вскрывающей присоской.

Во время этого шага могут выпасть кнопка регулировки громкости и верхняя кнопка питания.

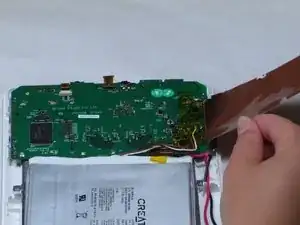

Снимите медную пластину, закрывающую материнскую плату, отпаяв десять паяных контактов.

Паёк в правом нижнем углу отмечен, но закрыт паяльником.

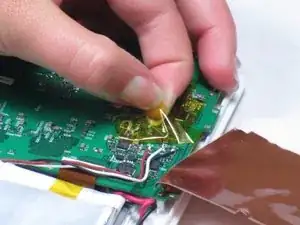

Снимите липкую ленту, закрывающую три провода, подключённых к материнской плате.

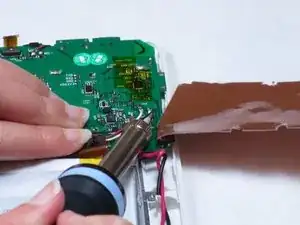

Отпаяйте контакты, соединяющие провода с материнской платой.

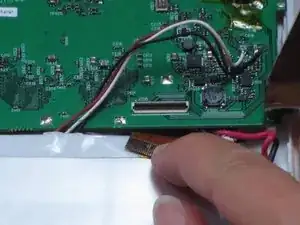

Отсоедините ленточный кабель, расположенный под медной пластиной.

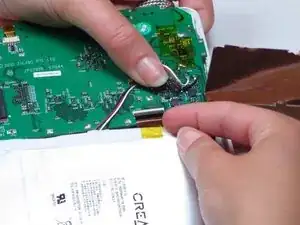

Отсоедините второй ленточный кабель, подключённый рядом с медной пластиной в углу печатной платы.

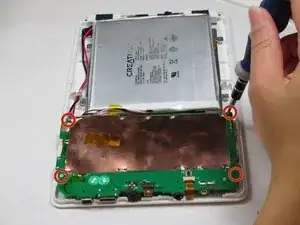

Выкрутите четыре винта Phillips #00 длиной 4 мм, крепящих материнскую плату к корпусу.

Медная пластина к этому моменту уже удалена. Однако на изображении это не показано.

Приподнимите материнскую плату.

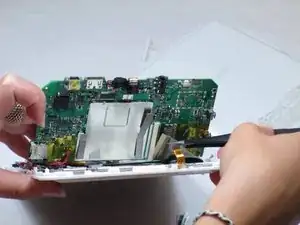

С левой стороны будет находиться полоса, похожая на сетку, подключённая к нижней части материнской платы.

Снимите ленту, закрывающую полосу, и с помощью пинцета или плоскогубцев вытяните полосу, чтобы отключить её.

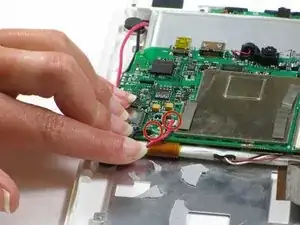

Паяльником удалите красный и чёрный провода, расположенные под материнской платой.

Не перерезайте и не повредите провода. Они понадобятся для новой материнской платы.

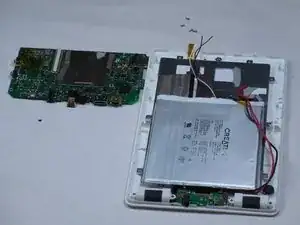

Удалите старую материнскую плату и утилизируйте её с соблюдением экологических норм.
