Замена камеры Creative Ziio 7"
Введение
Если камера вашего планшета Creative Ziio 7" перестала работать — даёт размытые изображения, не открывается или не делает снимки — это руководство поможет вам заменить неисправный модуль камеры и восстановить работу планшета.
Модуль камеры позволяет планшету снимать фотографии и видео, что важно для видеозвонков, фотографии и других задач. Этот ремонт включает разборку планшета, отсоединение хрупких ленточных кабелей и замену модуля камеры на совместимую деталь.
Советы и предупреждения:
- Полностью выключите планшет и отключите его от любого внешнего питания.
- Будьте осторожны при открытии задней крышки, чтобы не повредить защёлки или внутренние компоненты.
- Осторожно обращайтесь с хрупкими деталями, такими как ленточные кабели, чтобы избежать случайных повреждений.
Это руководство подходит для начинающих и не требует навыков пайки. Однако терпение и внимательность необходимы для успешного ремонта.
Шаг 1

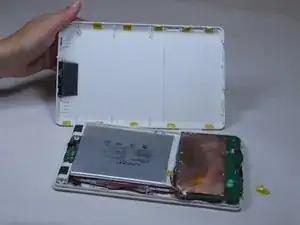

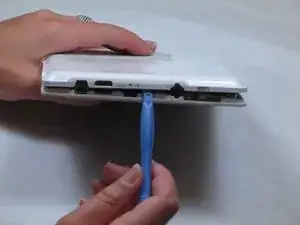

Снимите заднюю панель, используя пластиковый инструмент для открытия, аккуратно поддёните по краям панели.
Кнопка регулировки громкости и верхняя кнопка питания могут выпасть на этом этапе.
Шаг 2

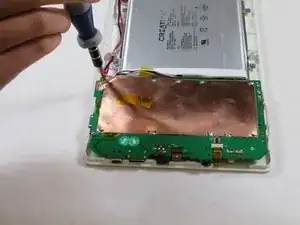

Открутите четыре винта Phillips #00 длиной 3 мм, расположенные в каждом углу материнской платы.
Шаг 3

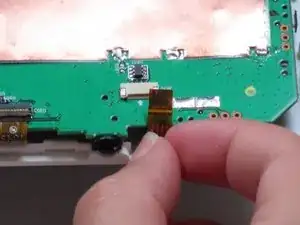

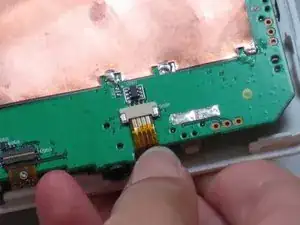

Отсоедините ленточный кабель у кромки материнской платы в нижнем правом углу устройства.
Шаг 4

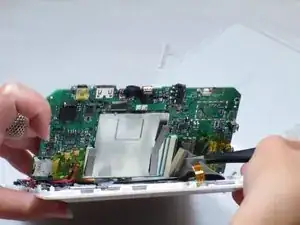

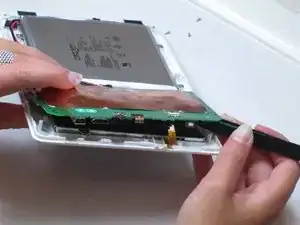

Поднимите материнскую плату.
Сетчатая полоса с правой стороны будет соединена с нижней частью материнской платы.
Снимите ленту поверх полосы. Используйте пинцет или плоскогубцы, потяните за полосу и отсоедините её.
Шаг 5

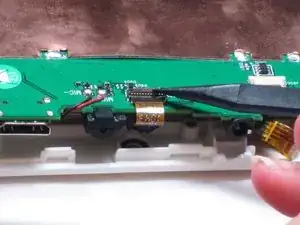

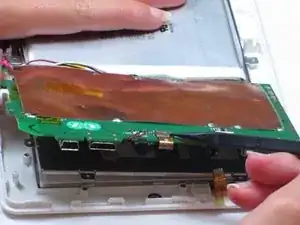

Поднимите материнскую плату и найдите ленточный кабель (тёмно-оранжевая полоса), расположенный по центру сверху на материнской плате.
К материнской плате подключён ленточный кабель с камерой.

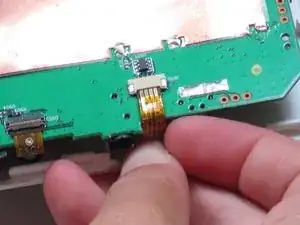

Отсоедините ленточный кабель, поддев язычок и подняв его пальцами.
Шаг 6

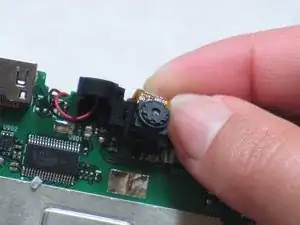

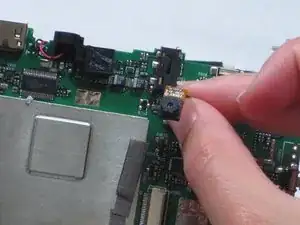

Используйте лопаточку, чтобы отвести камеру от резинового крепления камеры.
Не снимайте всё резиновое крепление камеры. Снимайте только камеру, приклеенную с помощью клея.
Снимите повреждённую камеру и приклейте новую камеру с применением электроники-дружественного клея.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
