Замена камеры Coby Kyros MID9042
Если камера планшета Coby Kyros MID9042 работает неправильно или повреждена, это руководство поможет Вам.
Замена камеры может устранить такие распространённые проблемы, как размытые изображения, невозможность запустить приложение камеры или аппаратные ошибки. Хотя эта задача может быть сложной, при правильной подготовке и наличии инструментов Вы сможете успешно восстановить работу планшета. Рекомендуется выполнить этот ремонт, если камера не работает из‑за физического повреждения, постоянно выдаёт аппаратные ошибки, которые нельзя решить программными методами, или даёт низкокачественные изображения несмотря на очистку и проверку настроек.
Для большинства этапов ремонта достаточно базовых технических навыков. Тем не менее, пайка может потребоваться, если камера подключена непосредственно к материнской плате. Важно уметь разбирать электронику и обращаться с мелкими, хрупкими деталями. Конструкция Coby Kyros MID9042 может включать плотно закреплённые или ломкие компоненты, поэтому необходимо действовать осторожно, чтобы не повредить внутренние части, такие как сенсорный экран или шлейфы. Руководство пользователя устройства может дать дополнительные сведения об устройстве сборки планшета.
Перед началом убедитесь, что планшет выключен и отключён от зарядного устройства.
Шаг 1

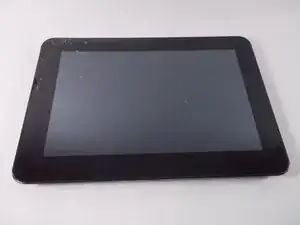

Перед тем как что‑либо снимать с планшета, убедитесь, что устройство выключено.

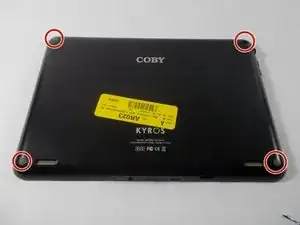

После выключения устройства снимите противоскользящие накладки со всех четырёх углов задней панели.

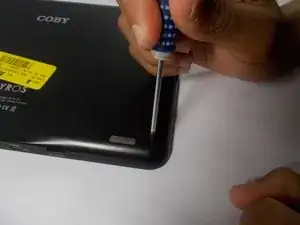

После снятия накладок приступайте к выкручиванию четырёх винтов Phillips #0 длиной 3,2 мм на задней крышке.
Шаг 2
При снятии задней крышки будьте осторожны, чтобы не сломать внутренние пластиковые защёлки.

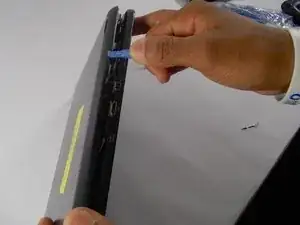

Используйте синий пластиковый инструмент для открытия, чтобы поддеть заднюю крышку и отделить её от передней части.
Когда края будут отведены, поднимите заднюю часть планшета руками.
Шаг 3

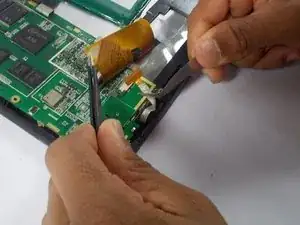

Найдите золотистую защёлку и с помощью пинцета поднимите её вверх.

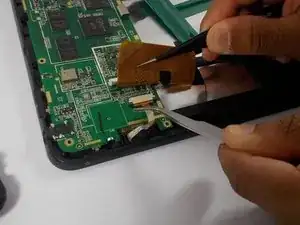

Вторым пинцетом аккуратно вытащите золотую пластину, соединённую с камерой, из платы.

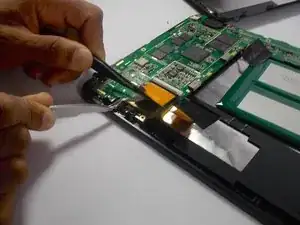

После извлечения пластины из платы вытащите камеру из планшета.
Внимание! Следите, чтобы не оторвать золотистую защёлку от платы.
Заключение
Для повторной сборки выполните указанные инструкции в обратном порядке. Сдавайте электронные отходы в переработку, сертифицированную по стандартам R2 или e‑Stewards.
