Замена материнской платы Coby KYROS MID7125
При снятии задней панели вашего устройства, материнская плата представляется в виде зеленой платы с шлейфами и кабелями, подключенными к другим частям устройства. Этот гид проводит пользователей по пошаговым инструкциям для замены этой детали.
Шаг 1

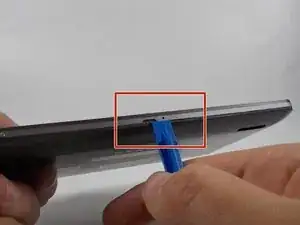

Используйте пластиковый инструмент iFixit для создания небольшого отверстия в стороне устройства и продолжайте открывать заднюю панель.
Шаг 2

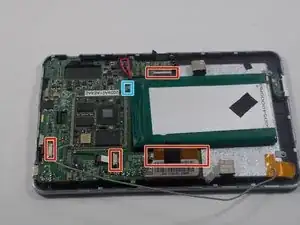

К материнской плате подключены 5 шлейфов. Два из этих кабелей зажаты, а один припаян. Удалите 4 шлейфа, которые можно отсоединить, используя пластиковую лопатку.

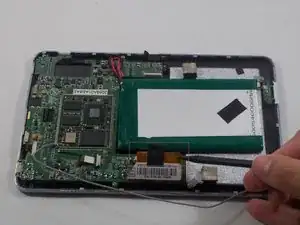

Для большого шлейфа используйте пластиковую лопатку или пальцы, чтобы освободить зажим, потянув черные края вниз и вытащив шлейф.
Для шлейфа с левой стороны поднимите черный зажим, чтобы удалить шлейф.
Отпаять пятый шлейф с помощью паяльной станции.
Шаг 3

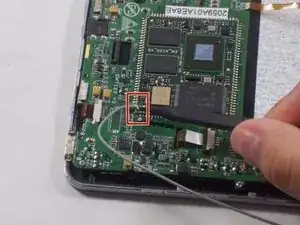

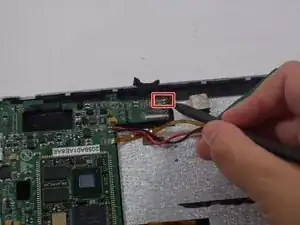

Отпаяйте 2 провода динамиков.
Отпаяйте антенный провод.
Отпаяйте провод микрофона.
Удалите все провода, которые вы только что отпаивали.
Шаг 4

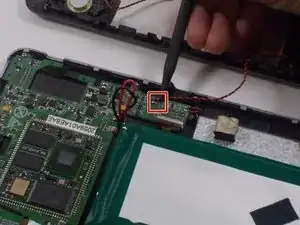

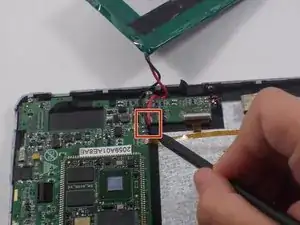

Отпаяйте провода аккумулятора.
Если вы новичок в пайке, ознакомьтесь с этим полезным гидом по пайке и отпаиванию соединений.

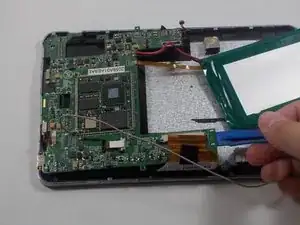

Удалите аккумулятор.
Шаг 5

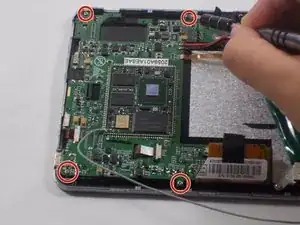

Открутите 4 винта, соединяющих материнскую плату, с помощью отвертки Phillips J0.
Шаг 6
Используйте пластиковую лопатку, чтобы снять материнскую плату, приподняв правую сторону и потянув в сторону.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
