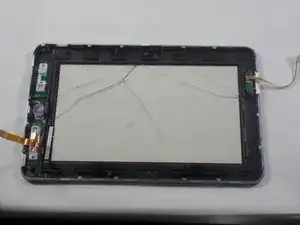

Замена экрана Coby KYROS MID7125

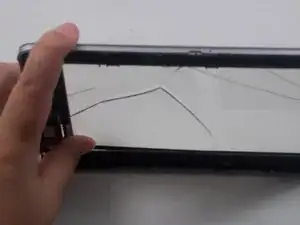

Экран вашего устройства разбит и нуждается в замене? Это руководство проведет вас через процесс удаления и замены экрана.

Шаг 1

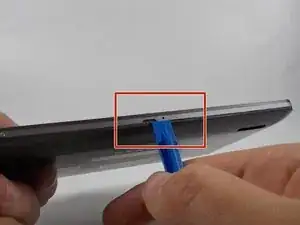

Используйте пластиковый инструмент iFixit, чтобы сделать небольшое отверстие на боку устройства и продолжайте открывать заднюю панель.

Шаг 2

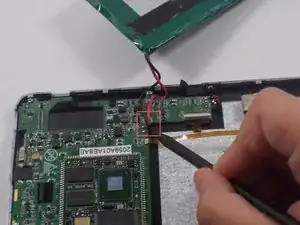

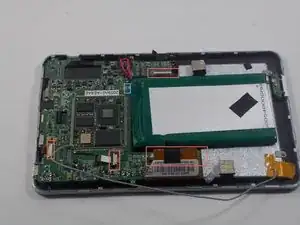

К материнской плате подключены 5 шлейфов. Два из этих шлейфов зажаты, а один припаян. Удалите 4 шлейфа, которые можно отсоединить с помощью пластикового инструмента.

Для большого шлейфа используйте пластиковый инструмент или пальцы, чтобы освободить зажим шлейфа, потянув черные края вниз и вытащив шлейф.

Для шлейфа с левой стороны поднимите черный зажим, чтобы удалить шлейф.

Припаяйте пятый шлейф с помощью паяльной станции.

Если паяние для вас ново, следуйте этому полезному руководству по паянию и отпаиванию соединений.

Шаг 3

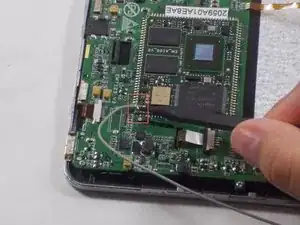

Отпаять 2 провода динамика.

Отпаять аккумулятор.

Отпаять антенну.

Отключите все провода, которые вы отпаивали.

Шаг 4

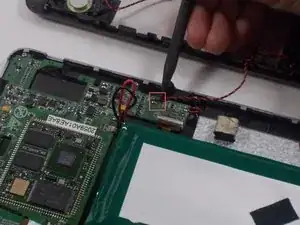

Отпаять провод микрофона.

Отключите провода, которые вы только что отпаивали.

Шаг 5

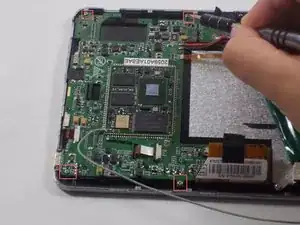

Снимите 4 винта, которые соединяют материнскую плату с устройством.

Шаг 6

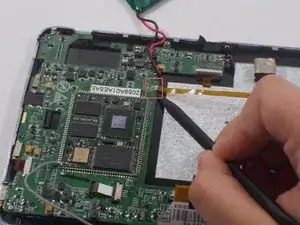

Снимите материнскую плату, подняв правую сторону и потянув вбок.

Шаг 7

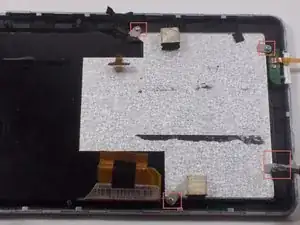

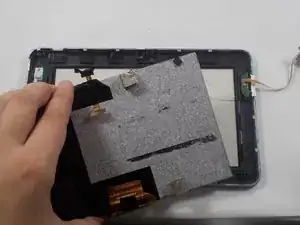

Удалите 4 винта в углах цифрового датчика и поднимите его.

Шаг 8
