Замена материнской платы Coby Kyros MID7024
Материнская плата — это «мозг» устройства. Если у устройства возникают проблемы с производительностью процессора, памятью или неисправными портами ввода/вывода, необходимо заменить материнскую плату. Обязательно выполните все предварительные шаги руководства, чтобы обеспечить правильное извлечение. Множество маленьких винтов удерживают материнскую плату, поэтому не потеряйте ни один из них. Обязательно ознакомьтесь со списком необходимых инструментов.
Шаг 1
Начните с того, что убедитесь: устройство выключено.
Чтобы снять заднюю крышку устройства, необходимо поддеть её в точках доступа. Одна точка находится в верхней части устройства над камерой, а другая — внизу слева.
Используйте лопатку, чтобы поддеть заднюю крышку в точках доступа и открыть устройство.
Шаг 2
Когда задняя крышка начнёт отделяться от корпуса устройства, продолжайте поддевать лопаткой по периметру, пока крышка полностью не освободится.
При разборке вы услышите щелчки и треск — это внутренние защёлки отщёлкиваются.
Когда задняя крышка отделена от корпуса, раскройте обе половины как книгу и положите их на стол, как показано. Обратите внимание на провода динамика, которые удерживают обе части вместе.
Шаг 3
Этот шаг необходим только если вы собираетесь ремонтировать или заменять заднюю крышку и/или динамики устройства.
Чтобы снять заднюю крышку, необходимо снять динамики. Поместите лопатку под пластиковую рамку динамика, как показано. Подденьте вверх, отщёлкивая углы динамиков из крепления, и извлеките динамик.
Не тяните сильно за провода или корпус динамика — вы можете повредить их.
Шаг 4

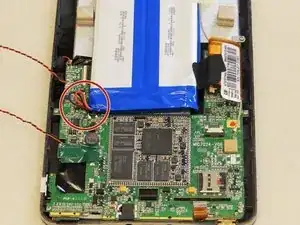

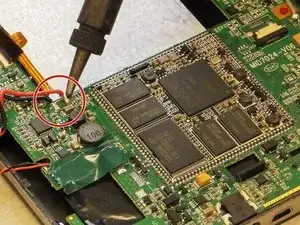

Используйте паяльный пистолет, чтобы отпаять положительный и отрицательный провода, соединяющие аккумулятор с материнской платой.
Следуйте руководству по пайке, чтобы помочь себе при снятии аккумулятора.
Шаг 5
Найдите четыре винта 5 мм, удерживающие материнскую плату, и удалите их, используя крестовую отвёртку Phillips #0.
После выкручивания винтов материнская плата должна немного приподняться. Не снимайте её до тех пор, пока все ленточные кабели не будут отключены.
Шаг 6
Найдите четыре ленточных кабеля, показанные в выделенных жёлтым областях.
Цифровой шлейф подключён через ZIF (разъём с нулевым усилием вставки). Две чёрные защёлки с каждого конца нужно одновременно нажать, прежде чем можно будет снять ленточный кабель.
Одновременно нажимая на чёрные защёлки, захватите пинцетом ленточный шлейф цифрораспознавателя (самый широкий) и тяните его от разъёма, как показано.
Шаг 7
Осторожно снимите оставшиеся ленточные кабели с помощью пинцета. Убедитесь, что все ленточные кабели отключены, прежде чем пытаться извлечь материнскую плату.
Шаг 8
Теперь аккуратно извлеките материнскую плату из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
