Замена кнопок питания и регулировки громкости Samsung Galaxy Tab 4 10.1
Руководство по замене кнопок питания и регулировки громкости на планшете Samsung Galaxy Tab 4 10.1 под управлением Android.
Батарею нужно только отключить — пропустите шаги 2, 3, 5 и 6.
Шаг 1

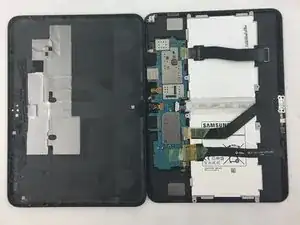

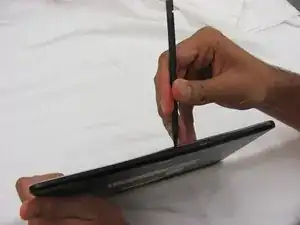

Вставьте клин нейлоновой лопатки и проведите ею между передней и задней панелями, пока задняя панель не отовьётся.
Шаг 2

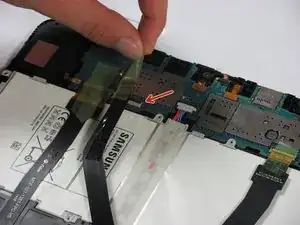

Снимите зелёную клейкую ленту, закрывающую разъёмы для трёх чёрных полос.
Используйте наконечник лопатки или ноготь, чтобы откинуть небольшие удерживающие язычки.
Шаг 3

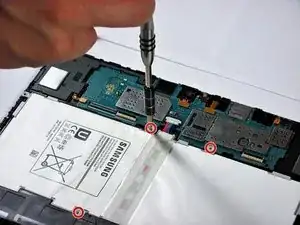

Отвинтите четыре винта 3,2 мм крестовой отвёрткой Phillips #00.
Шаг 4

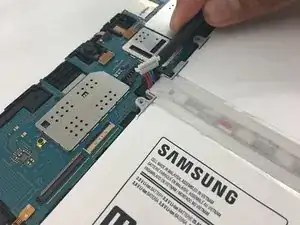

Отсоедините красный, синий и чёрный кабели, поддев белый разъём на материнской плате.
Если используете пальцы, тяните равномерно за всю ширину кабеля, чтобы не перенапрягать провода.
Если тянуть слишком сильно, можно повредить разъём на плате. Используйте лопатку или пинцет, чтобы прижать чёрный разъём на плате, одновременно аккуратно поддевая разъём батареи. Разъём очень легко ломается.
Шаг 5

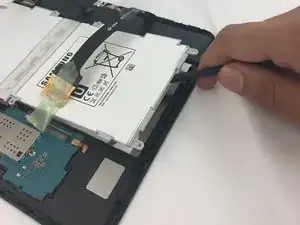

С помощью нейлоновой лопатки подденьте края и приподнимите батарею, чтобы вынуть её.
Шаг 6

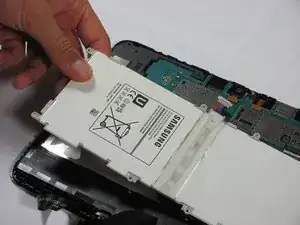

Когда батарея ослабнет, выньте её из устройства.
Шаг 7

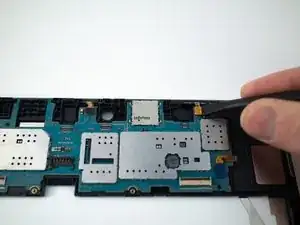

Подденьте и отсоедините защёлкивающийся разъём шлейфа кнопок питания и громкости плоским концом лопатки.
Шаг 8

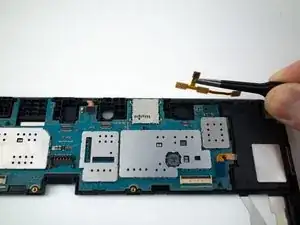

Снимите шлейф кнопок питания и регулировки громкости.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
