Замена разъёма зарядки Samsung Galaxy Tab E Lite 7 Kids

Убедитесь, что устройство выключено, прежде чем приступать к разборке.

Используя пластиковый инструмент для вскрытия, подденьте шов между экраном и корпусом.

Качайте инструмент, двигая его к центру экрана и от него, пытаясь отделить ленту, скрепляющую экран и корпус.

После освобождения защёлок, удерживающих экран и корпус вместе, медленно снимите экран с корпуса.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять чёрный ZIF-коннектор (коннектор с нулевым усилием вставки).

Руками вытяните чёрный кабель из его слота.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять ZIF-коннектор, удерживающий ленточный кабель.

Отсоедините ленточный кабель батареи.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять защёлку ленточного кабеля.

Извлеките ленточный кабель из разъёма.

Снимите семь винтов PH000 длиной 4 мм, удерживающих материнскую плату на месте.

Используйте пластиковый инструмент для вскрытия, чтобы отжать фиксатор, удерживающий материнскую плату на месте.

Используйте пинцет с тонкими наконечниками, чтобы снять чёрную пластиковую заглушку в углу над материнской платой.

Используйте пластиковый инструмент для вскрытия, чтобы вытащить материнскую плату из корпуса.

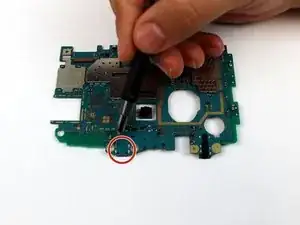

Используйте паяльник, чтобы нагреть четыре точки припоя на материнской плате.

Чтобы узнать больше о паянии, ознакомьтесь с руководством iFixit по технике пайки: soldering technique guide.

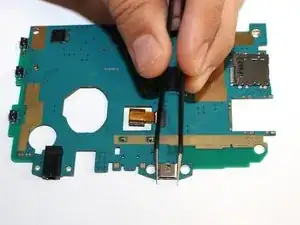

Используйте пинцет с тонкими наконечниками, чтобы удалить разъём зарядки.
