Замена камеры Samsung Galaxy Tab E Lite 7 Kids
Это руководство по замене покажет Вам, как заменить камеру на планшете Samsung Galaxy Tab E Lite 7 Kids. Следуйте инструкциям внимательно, чтобы не повредить хрупкие компоненты устройства.
Шаг 1
Перед началом разборки убедитесь, что устройство выключено.
С помощью пластиковой открывалки вставьте её в зазор между экраном и корпусом.
Качайте инструментом в сторону центра экрана и от него, стараясь разъединить ленту, соединяющую экран и корпус.
Шаг 2
После того как защёлки, соединяющие экран и корпус, будут разъединены, медленно снимите экран с корпуса.
Шаг 3
Используйте пластиковую открывалку, чтобы поднять чёрный разъём ZIF (разъём с нулевым усилием подключения).
Руками извлеките чёрный кабель из разъёма.
Шаг 4
Используйте пластиковую открывалку, чтобы поднять ZIF-разъём, удерживающий шлейф.
Извлеките шлейф аккумулятора.
Шаг 5
Используйте пластиковую открывалку, чтобы поднять фиксатор шлейфа.
Извлеките шлейф из разъёма.
Шаг 6
Снимите семь винтов PH000 длиной 4 мм, которые крепят материнскую плату.
Шаг 7
Используйте пластиковую открывалку, чтобы поддеть выступ, удерживающий материнскую плату.
Шаг 8
Используйте прецизионные пинцеты, чтобы снять чёрный пластиковый уголок, расположенный над материнской платой.
Используйте пластиковую открывалку, чтобы извлечь материнскую плату из корпуса.
Шаг 9

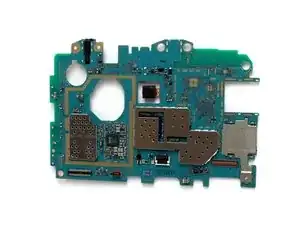

Переверните материнскую плату.

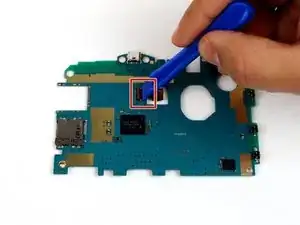

Используйте пластиковую открывалку, чтобы поднять фиксатор, удерживающий кабель камеры.
Шаг 10

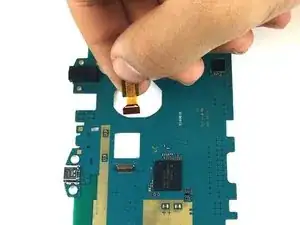

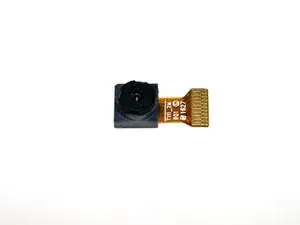

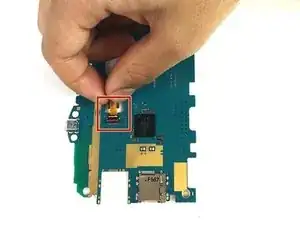

Извлеките шлейф и камеру.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
