Замена сенсорного экрана Tagital T10
Сенсорный экран — это экран, реагирующий на прикосновения и позволяющий управлять устройством. Его не следует путать с визуальным дисплеем, который находится под сенсорным экраном. Возможно, потребуется заменить сенсорный экран, если он повреждён (например, треснул или поцарапан) либо перестал реагировать на прикосновения и жесты.
Шаг 1
Всегда полностью отключайте питание устройства перед проведением ремонтных работ

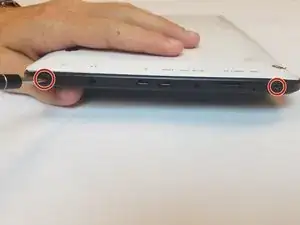

Удалите два винта длиной 4 мм в верхней части устройства.
Отложите их в сторону и следите, чтобы не потерять их, а также все остальные винты, которые вы извлекаете.
Шаг 2

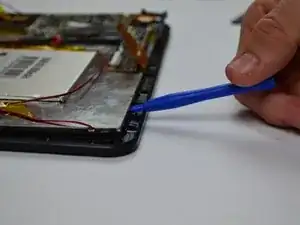

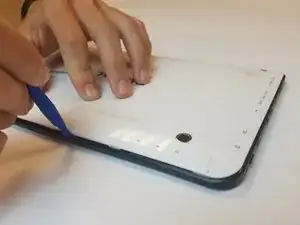

Аккуратно снимите заднюю крышку с помощью пластикового монтажного инструмента, проходя по периметру планшета.
Отложите заднюю крышку в сторону
Динамики прикреплены к внутренней стороне задней крышки и соединены проводами с материнской платой планшета. Аккуратно отложите крышку, чтобы не оборвать провода.
Шаг 3
Дисплей — это серебристый блок, на котором расположены батарея и материнская плата. Он плотно прилегает к нижней стороне сенсорного экрана.

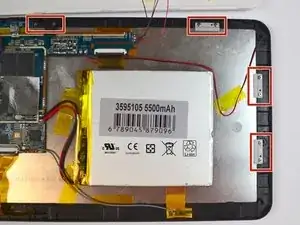

Удалите все винты длиной 4 мм, которые крепят дисплей к задней части сенсорного экрана с помощью скоб.
Шаг 4

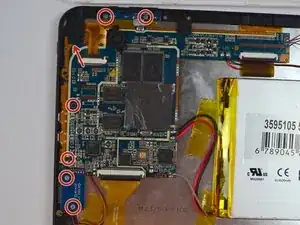

Удалите все винты длиной 4 мм, которые крепят материнскую плату к остальной части устройства.

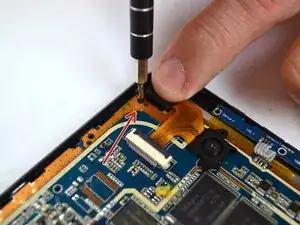

Один винт находится под чёрной лентой, удерживающей тыловую камеру. Отогните ленту, чтобы получить к нему доступ.
Шаг 5

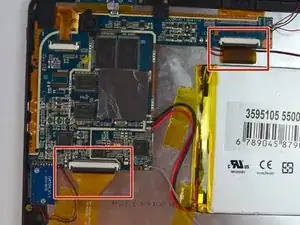

Найдите 2 ZIF-коннектора.

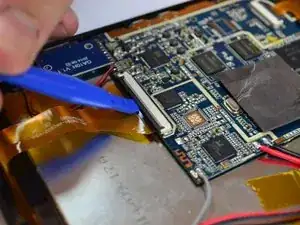

Поднимите чёрную защёлку, чтобы освободить две плоские шлейфы, чтобы они больше не были подключены к материнской плате.
Шаг 6

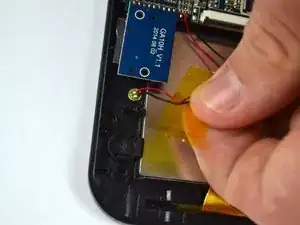

Найдите индикатор уведомлений в верхнем левом углу устройства.
Аккуратно потяните за провода, чтобы извлечь индикатор из посадочного места.
Шаг 7

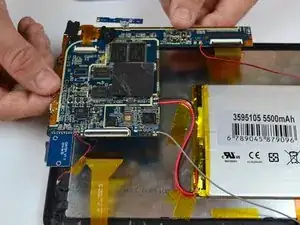

Снимите материнскую плату с задней стороны дисплея.
Некоторые провода всё ещё подключены к устройству, поэтому аккуратно отложите её в сторону
Шаг 8

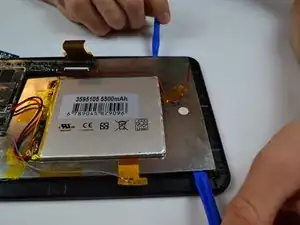

Начните поднимать дисплей из посадочного места с помощью пластикового монтажного инструмента, проводя его по периметру экрана.
Полезно использовать два монтажных инструмента одновременно.
Шаг 9
Полностью извлеките дисплей из сенсорного экрана.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
