Замена экрана/цифрового датчика Tagital T7X

Поместите Tagital T7X на прочную поверхность.

Вставьте пластиковый инструмент для вскрытия в щель и подденьте планшет. Продвигайте инструмент вдоль кромки, продолжая поднимать корпус.

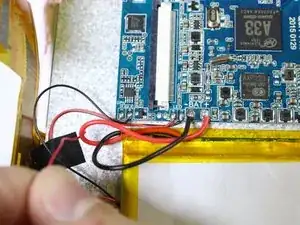

Проследите присоединённые провода до положительного и отрицательного контактов.

Паяльник может повредить компоненты на плате. Касайтесь паяльником только припоя, уже имеющегося на плате.

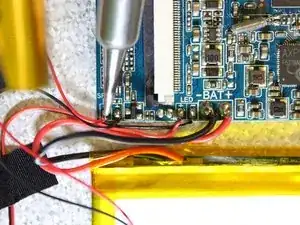

Касайтесь кончиком паяльника припоя, соединяющего отрицательный провод.

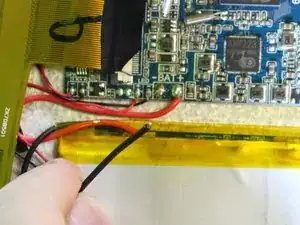

Оттяните провод, удерживая паяльник на месте, чтобы снять его с разогретого припоя.

Припой расплавится почти мгновенно. Нет необходимости держать паяльник на припое более чем секунду или две. Для дополнительной информации посетите руководство по пайке iFixit.

Повторите этот шаг для положительного провода.

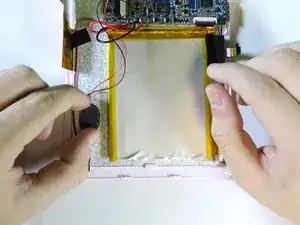

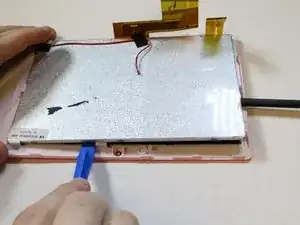

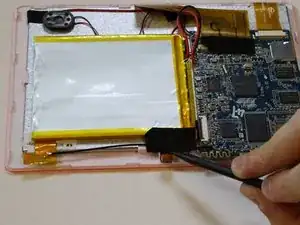

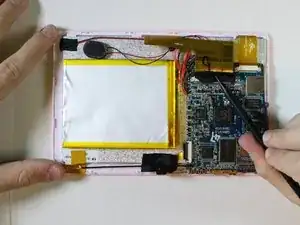

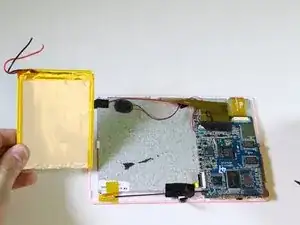

Используйте нейлоновую лопатку, чтобы поддеть батарею со задней стороны экрана. Продвигайтесь по краям, аналогично при открытии корпуса.

Клеевая фиксация батареи очень сильная. Не бойтесь применить некоторое усилие.

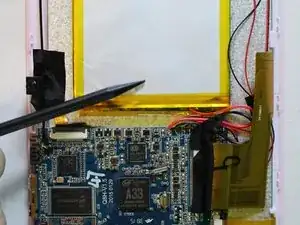

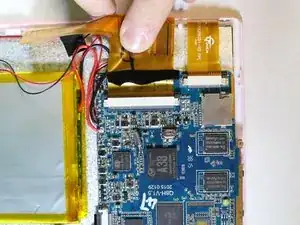

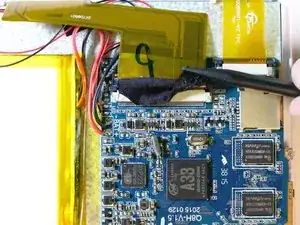

Снимите ленточный кабель в верхнем левом углу материнской платы.

Осторожно приподнимите чёрную ленту, чтобы увидеть разъём ленточного кабеля.

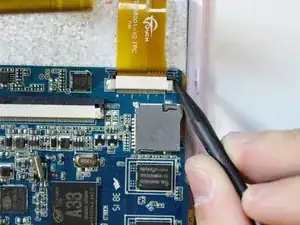

Отодвиньте обе боковые защёлки от разъёма с помощью лопатки.

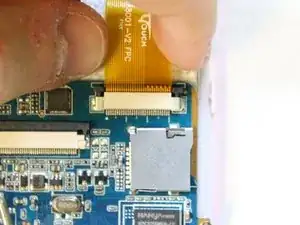

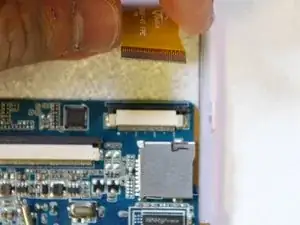

Осторожно потяните ленточный кабель от разъёма.

Не бойтесь применить некоторое усилие на этом шаге.

Паяльник может повредить компоненты на плате. Касайтесь паяльником только припоя, уже имеющегося на плате.

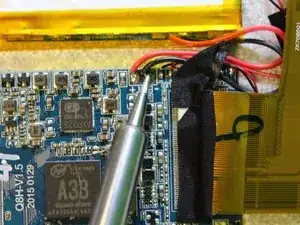

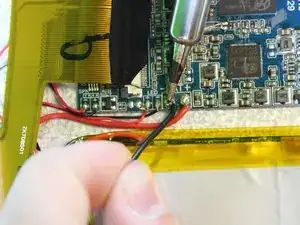

Касайтесь кончиком паяльника припоя, соединяющего положительный (красный) провод.

Оттяните провод, удерживая паяльник на месте, чтобы снять его с разогретого припоя.

Повторите этот шаг для отрицательного провода.

Припой расплавится почти мгновенно. Нет необходимости держать паяльник на припое более чем секунду или две. Посетите руководство по пайке iFixit для дополнительной информации.

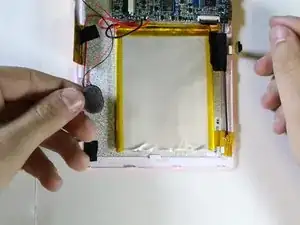

Снимите динамик с материнской платы.

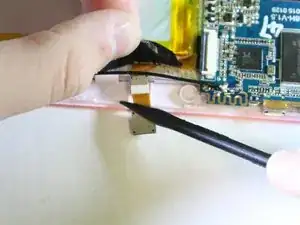

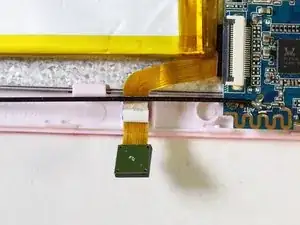

Используйте лопатку, чтобы зафиксировать камеры на месте.

Осторожно оторвите чёрную ленту пальцем.

Снимите ленточный кабель с материнской платы.

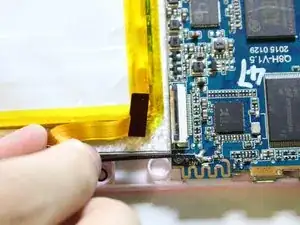

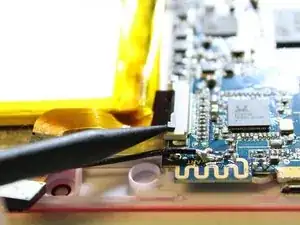

Используйте лопатку, чтобы приподнять две защёлки, освобождая ленточный кабель из разъёма.

Осторожно оттяните ленточный кабель от материнской платы.

Не бойтесь применить некоторое усилие, чтобы вытащить ленточный кабель.

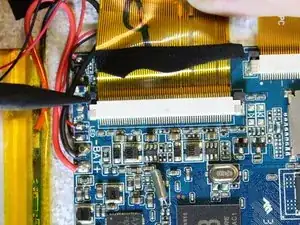

Далее мы отключим ленточный кабель цифрового датчика от материнской платы.

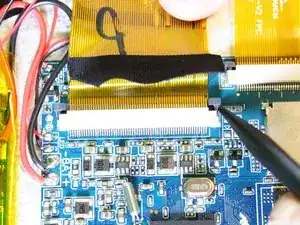

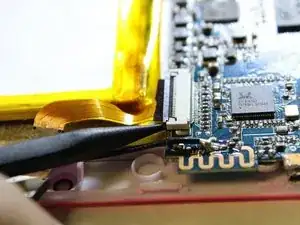

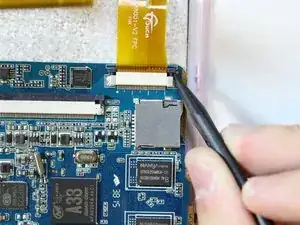

Используя чёрную лопатку, аккуратно нажмите на защёлки по обеим сторонам разъёма, чтобы освободить ленточный кабель.

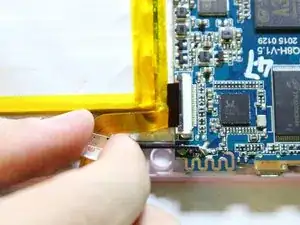

Осторожно потяните за ленточный кабель, отделяя его от разъёма.

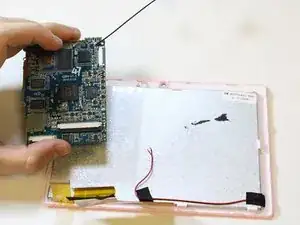

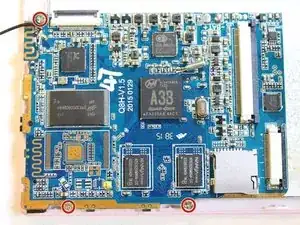

Далее открутите три винта PH#0, закрепляющие материнскую плату в корпусе.

Вам понадобится крестообразная отвёртка Phillips #0 для снятия винтов материнской платы.

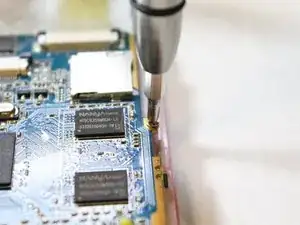

Используя отвёртку с насадкой PH#0, аккуратно открутите винты материнской платы, чтобы снять её с устройства.

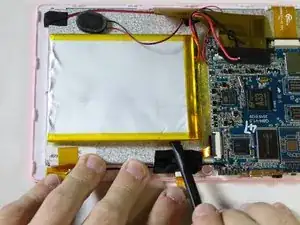

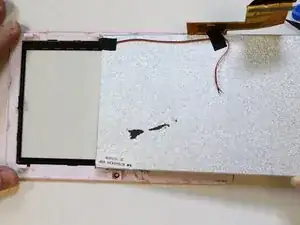

Вставьте пластиковый инструмент для вскрытия в место соединения экрана с лицевой частью корпуса.

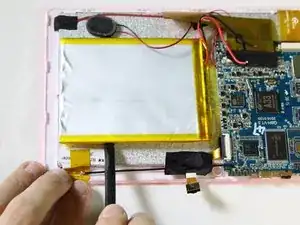

Используйте лопатку, чтобы удерживать экран, чтобы он не упал обратно в корпус.

Экран выскользнёт, как только соединение будет поддето с трёх сторон.
