Замена материнской платы Insignia Flex Elite 7.85

Перед разборкой убедитесь, что устройство выключено, чтобы избежать травм.

Используйте пластиковый инструмент для вскрытия, чтобы снять металлическую заднюю панель планшета.

Вставьте пластиковый инструмент между экраном и металлической задней панелью. Используйте рывковое движение, чтобы отжать передний корпус от металлической панели.

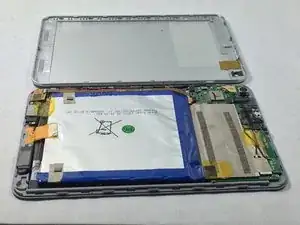

Продвигайте инструмент по периметру устройства, пока экран полностью не отделится.

При разделении экрана и металлической задней панели кнопки громкости и питания освободятся. Эти небольшие детали легко потерять, будьте осторожны. Их легко установить на место при сборке.

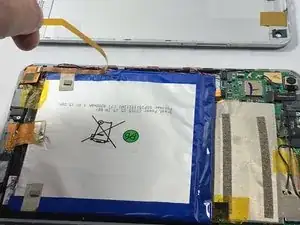

Используйте пластиковый инструмент для вскрытия, чтобы освободить оранжевую ленточную клемму, поместив инструмент на разъём.

Отделите ленточный кабель и отогните его назад, чтобы он не мешал.

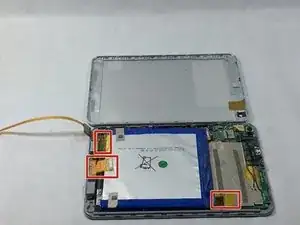

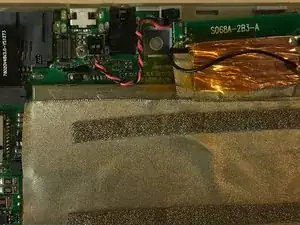

Отклейте три кусочка ленты, отмеченные на фото.

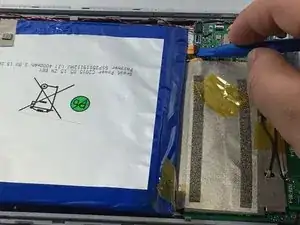

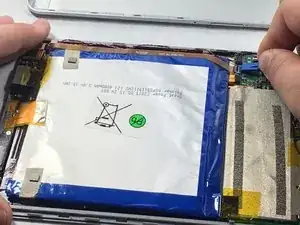

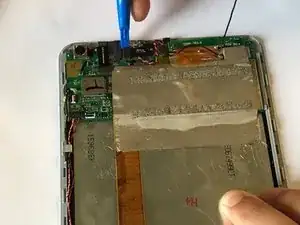

Освободите батарею от материнской платы, слегка поддев её инструментом для вскрытия.

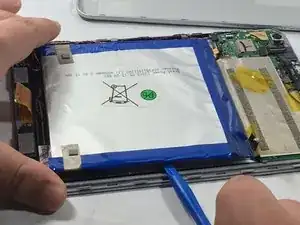

Используйте пластиковый инструмент для вскрытия, чтобы снять батарею со стороны экрана.

Поместите инструмент между батареей и корпусом. Продвигайте инструмент по периметру батареи, пока она не освободится.

Не сгибайте и не прокалывайте батарею, иначе она начнёт протекать.

Этот шаг очень важен. Работайте аккуратно и не торопитесь.

Клей на задней стороне батареи трудно отделяется.

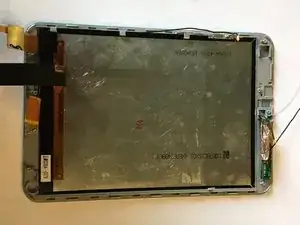

Аккуратно извлеките батарею из планшета.

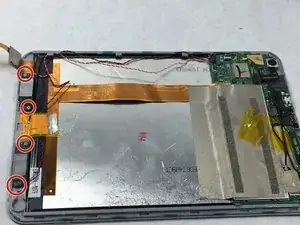

Удалите четыре винта крестовой отверткой #000.

Отодвиньте динамики в сторону.

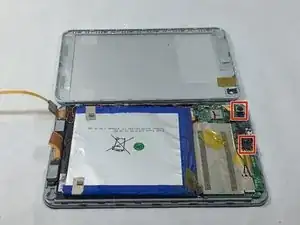

Найдите фронтальную и заднюю камеры.

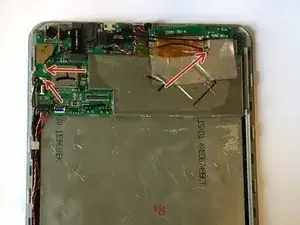

Две чёрные ленточные клеммы соединяют камеры с материнской платой.

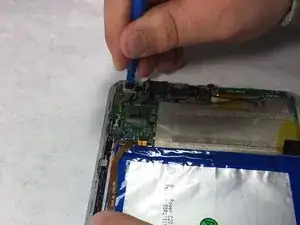

Используйте пластиковый инструмент для вскрытия, чтобы слегка поддеть чёрные ленточные клеммы.

Отогните их назад, чтобы они не мешали.

С помощью пластикового инструмента для вскрытия подденьте камеры в их креплениях.

Подденьте по периметру камер, пока они не освободятся.

Будьте осторожны, чтобы пластмассовое крепление не сломалось.

После освобождения камер аккуратно отклейте серую ленту от разъёма.

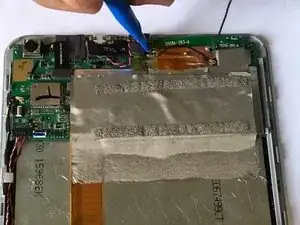

С помощью пластиковых инструментов осторожно подденьте разъём и отсоедините его от материнской платы.

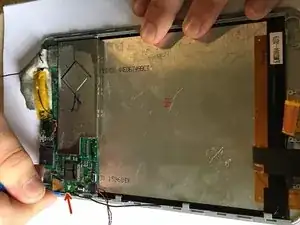

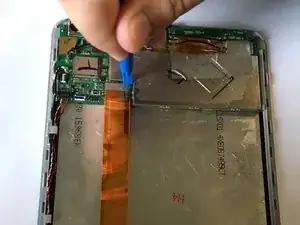

Используя пластиковый инструмент для вскрытия, подденьте чёрные провода-разъёмы, указанные на фото.

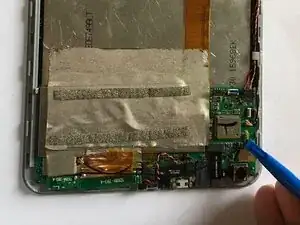

Аккуратно, используя пластиковый инструмент для вскрытия, извлеките сенсор экрана из его посадочного места.

Будьте осторожны, чтобы не повредить пластиковое крепление.

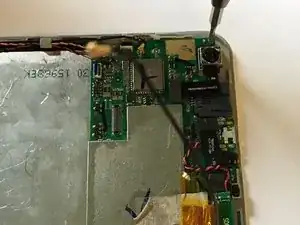

Отверткой #000 выкрутите четыре винта, удерживающие материнскую плату.

Аккуратно, используя пластиковый инструмент для вскрытия, подденьте материнскую плату.

Материнская плата должна легко выйти.

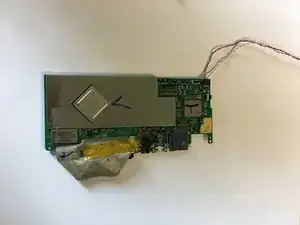

Материнская плата должна быть освобождена от планшета.

Замените материнскую плату на новую.
