Замена материнской платы Hipstreet Titan Plus

Планшеты

Это руководство по замене материнской платы проведет вас через шаги по удалению необходимых компонентов для доступа к материнской плате. Замена материнской платы — это умеренно сложный четырехшаговый процесс с использованием необходимых инструментов, включая паяльник.

Шаг 1

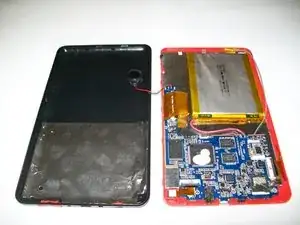

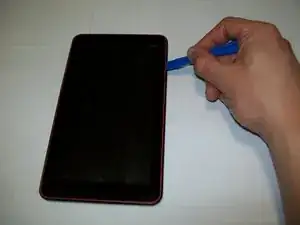

Используйте пластиковые инструменты для открытия, чтобы отковырнуть экран от задней части устройства.

Шаг 2

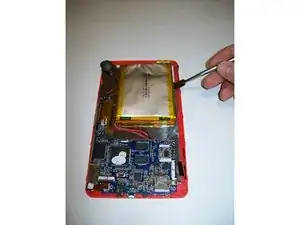

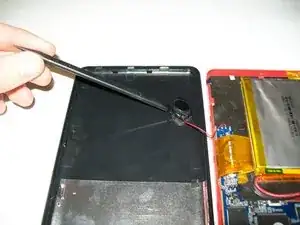

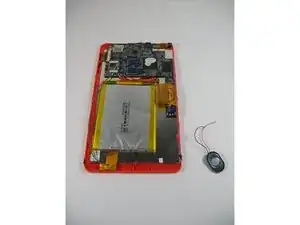

Используйте лопатку, чтобы удалить динамик из задней крышки устройства.

Шаг 3

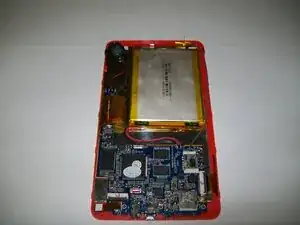

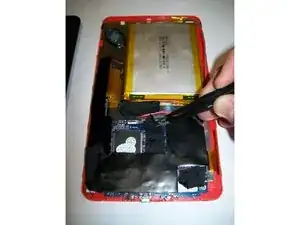

Уберите черные клеевые полоски с проводов с помощью пинцета и отложите полоски в сторону.

Шаг 4

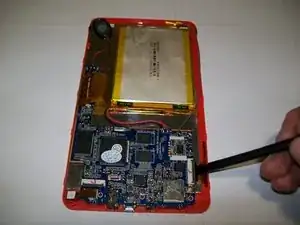

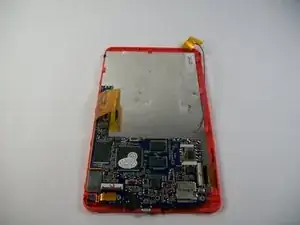

Используйте лопатку для освобождения трех (3) черных защелок, соединяющих компоненты с материнской платой.

Шаг 5

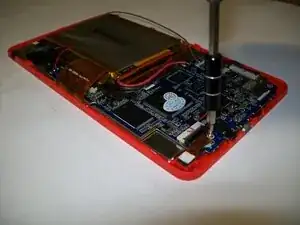

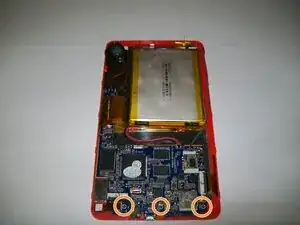

Открутите материнскую плату с помощью отвертки JIS #0.

Шаг 6

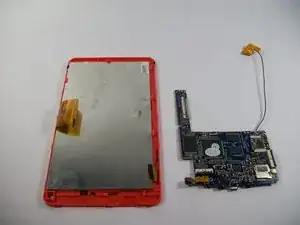

Используйте нейлоновую лопатку, чтобы извлечь батарею из задней части экрана.

Шаг 7

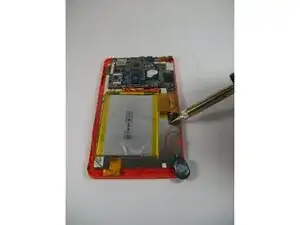

Используйте паяльник, чтобы нагреть конец проводов, соединяющих динамик с материнской платой.

Применяйте тепло, пока провода не освободятся.

Шаг 8

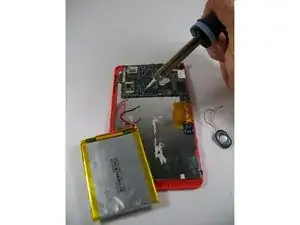

С помощью паяльника нагрейте конец проводов, пока они не освободятся от материнской платы.

Шаг 9

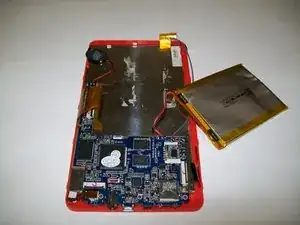

Теперь, когда батарея и динамик удалены, черные защелки сняты, а материнская плата

Перевод руководства с ifixit.com
