Замена USB‑порта Amazon Fire HD 8 12‑го поколения
Если USB‑порт вашего планшета Amazon Fire HD 8 12‑го поколения неисправен или повреждён, используйте это руководство для его замены. В этом руководстве даны инструкции по доступу к плате, на которой расположен USB‑порт. USB‑порт позволяет заряжать планшет и выполнять другие совместимые функции. При снятии деталей платы соблюдайте осторожность, так как они очень хрупкие и их сложно заменить при неправильных действиях. Перед работой с платой убедитесь, что батарея отключена.
Шаг 1
Отключите устройство от источника питания и убедитесь, что оно выключено.
Вставьте медиаторы по углам и проведите ими вдоль кромки, чтобы отжать корпус.
Когда появится зазор между корпусом и экраном, поместите медиатор между экраном и углом задней крышки.
Шаг 2
Когда углы приподняты, возьмите инструмент для вскрытия и отожмите каждый угол.
Повторите для угла по диагонали от исходного угла.
Когда оба угла будут отжаты, аккуратно снимите заднюю крышку устройства.
Шаг 3
Используя инструмент iFixit для вскрытия, отсоедините батарею от платы.
Шаг 4
Медленно и аккуратно потяните и удалите три клеевых полоски под старой батареей.
Удалите все три, потянув за клейкую ленту, обозначенную чёрным язычком с белым клеевым слоем. Вы поймёте, что лента удалена, когда она выйдет из‑под батареи и батарею станет можно двинуть.
Шаг 5
Снимите старую батарею с устройства с помощью инструмента для вскрытия.
При необходимости очистите пространство под старой батареей, затем установите новую батарею с новой клеевой лентой, чтобы обеспечить её фиксацию.
Шаг 6

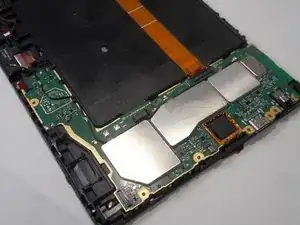

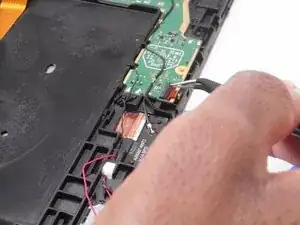

Отсоедините жёлто‑оранжевую плёнку от тыльной стороны устройства, отсоединив её от платы.

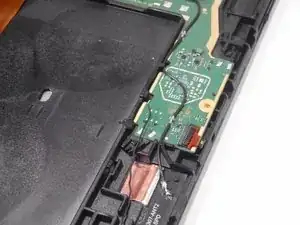

Отсоедините чёрную проводку на плате.
Шаг 7

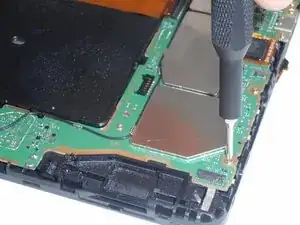

Открутите плату от устройства. Всего следует открутить 7 винтов. (Используйте биту 0+ из набора инструментов iFixit. Винт 2,5 мм.)
Отсоедините фронтальную камеру от платы, отсоединив жёлто‑оранжевую ленту.
Шаг 8

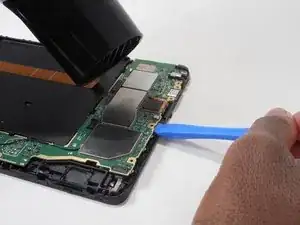

После полного отключения платы от устройства аккуратно поднимите и извлеките плату с помощью инструмента для вскрытия.

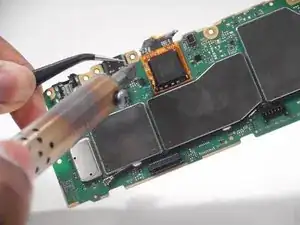

Нагрейте область платы под USB/разъёмами зарядки с помощью паяльника или фена. (Контактные разъёмы)
Осторожно: используемые металлические и нагретые инструменты очень горячие.
Шаг 9

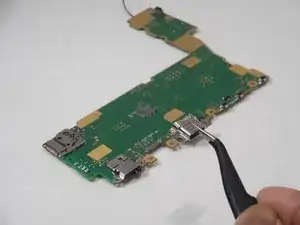

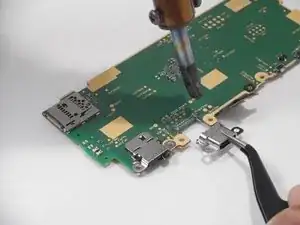

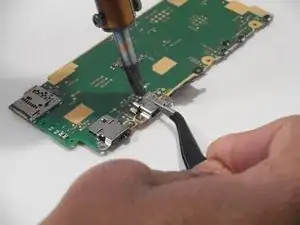

Когда область нагрета, аккуратно вытяните порт зарядки, продолжая нагревать контактные разъёмы.
Порт зарядки должен выйти из посадочного места и быть готовым к замене.
Осторожно: горячие металлические детали и инструменты.
Заключение
Для обратной сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
