Заземление рабочего стола

Антистатическое покрытие для стола разрезается ножом по длине и ширине стола.

Антистатическое покрытие на полках вырезается с защёлкой по длине и ширине полки.

Перед разрезанием под покрытие положите твёрдую подложку (например, картон).

Стандартная длина стола 150 см, ширина 70 см. Длина полки 150 см, ширина 32 см. Всегда проверяйте перед разрезанием!

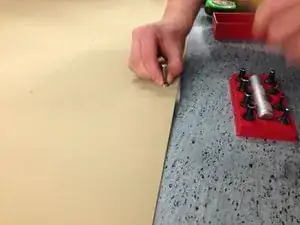

В середине покрытия стола пробивается отверстие.

Зажим фиксируется пуговицей.

В левой кромке покрытия полки пробивается отверстие.

Пуговица и полки зажимаются хомутами.

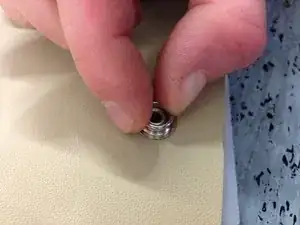

Проверьте пальцами, что зажим не вращается вокруг своей оси. Если он вращается — замените его на новый.

Обрежьте шнур длиной 30 см (для стола).

Обрежьте кабель длиной 1,3 м (для полок).

Провод очищается от изоляции с обеих концов. Установите клещи для зачистки на отметку 10 мм.

К одному концу шнура зажимается быстроразъёмный контакт.

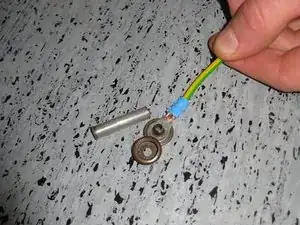

На другой конец надет ленточный контакт и на него забит штифт молотком.

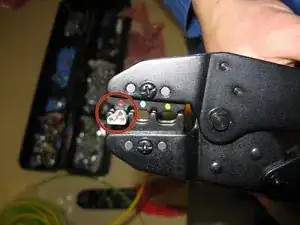

Для обжима контакта используется только красная отметка на клещах.

Проверьте пальцами, что головной зажим не вращается вокруг своей оси. Если он вращается — зажим нужно заменить на новый.

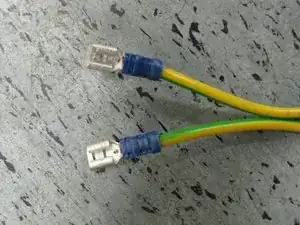

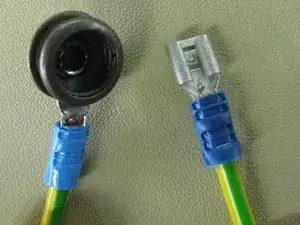

У обоих проводов один конец оконечен быстроразъёмным контактом, другой конец — штифтом с головкой.

Обрежьте кабель длиной 2,5 м (между стояком и столом).

Провод очищается от изоляции с обеих концов. Установите клещи для зачистки на отметку 10 мм.

На оба конца зажимаются быстроразъёмные контакты.

Для обжима контакта используется только красная отметка на клещах.

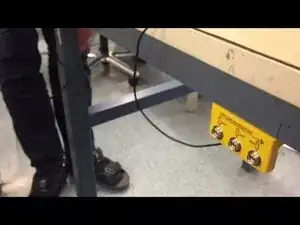

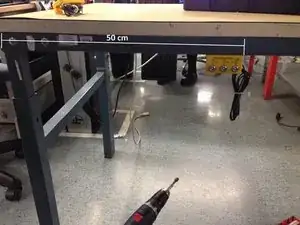

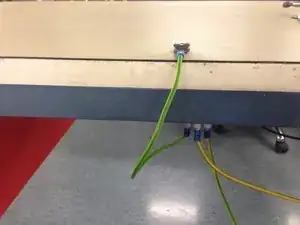

Розетка для заземления браслета крепится к передней части стола, в 50 см от левого края.

Розетка прикручена 2 шт. винтами с шестигранной головкой для самореза.

Момент затяжки шуруповёрта установлен на 10 делений.

Перед вкручиванием винтов с шестигранной головкой можно просверлить отверстия сверлом 4 мм — это облегчит вкручивание саморезов.

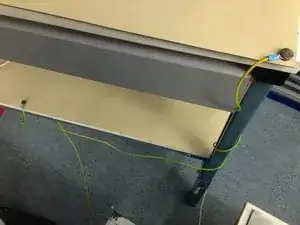

Шнур прокладывается внутри стола и изнутри оборачивается вокруг левой ножки стола.

Затем шнур прокладывается прямо к левой задней ножке стола. Изнутри шнур оборачивается вокруг ножки и прокладывается как можно ближе к центру стола.

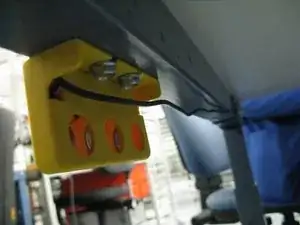

После этого саморез 1 шт. контактный блок сначала помещается на головку, а ленточный контакт размещается под блоком.

Блок с розеткой и саморезом устанавливается снизу под металлической балкой стола.

Конструкция стола сверлится саморезом и блок с ленточной розеткой прикручивается.

Момент затяжки шуруповёрта установлен на 10 делений.

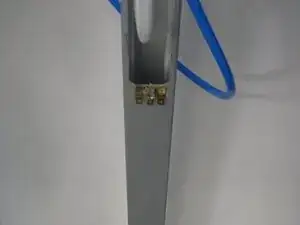

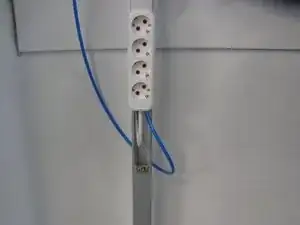

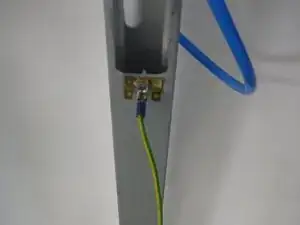

Контактная площадка горизонтально прикручивается к заземляющему столбу саморезом.

Клеммная колодка крепится только под отверстием под розетку!

Момент затяжки шуруповёрта установлен на 10 делений.

Подготовленные покрытия стола и полок укладываются на стол.

Покрытие стола подключается к контактной площадке.

Покрытие полки подключается к контактной площадке.

Контактная площадка стола соединяется проводом с контактной площадкой заземляющей трубы.
