Советы по микропайке с ограниченным бюджетом

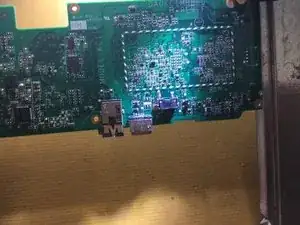

Проблема заключалась в сломанном разъёме питания на Kindle внука. Я удалил неисправный разъём, и сломанная дорожка оторвалась вместе с частью. Также показан новый разъём.

Я использовал паяльник с жалом, нагретым до 700 градусов, и оплётку для удаления припоя, чтобы снять дефектную деталь. Термовоздушная паяльная станция была бы лучшим вариантом, но у меня её не было.

Увеличьте изображение, чтобы рассмотреть детали крупнее. Также показано, как я проверял работу.

После очистки платы и установки нового разъёма я просто перепаял его на место. Теперь, с установленным разъёмом, мне нужно было подсоединить оторванный вывод к порту данных на плате.

Чтобы найти, куда шла дорожка/вывод, я искал в интернете схемы и изображения. Я нашёл множество пригодных изображений, по которым определил путь.

Чтобы удалить покрытие с участка платы, где нужно было паять, я соскоблил покрытие ножом X-acto.

Облупив и залудив кусочек провода диаметром 60 мм, я уложил его по нужному пути. Я согнул провод, чтобы получить лучшее рычаговое воздействие.

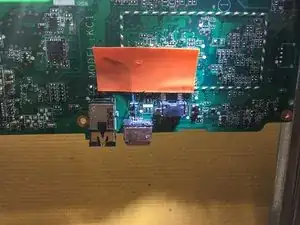

Закрепление согнутого провода куском изоленты удерживало его на месте.

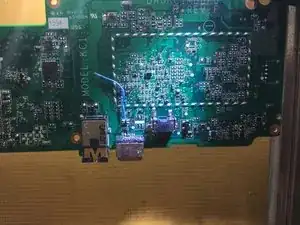

Используя тонкое жало паяльника — опять же 700 градусов, я нанес пасту-флюс на участок и припаял провод к выводу и оголённой дорожке.

После завершения я снял ленту, очистил остатки флюса и обрезал провод до нужной длины.

При пайке провода важно твёрдо держать паяльник. Длинный провод облегчает удержание его на месте во время пайки, а тонкий провод позволяет удалить излишек с минимальным напряжением для ремонта.

Размер ремонта сопоставим с толщиной провода рядом с пальцем, показанным здесь.

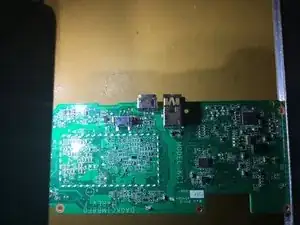

Не очень высокотехнологично, но этого было достаточно без осциллографа. На этом снимке я проверял отсутствие припойных мостиков на разъёме.

Когда всё было очищено, я собрал Kindle обратно — он заряжается и работает как положено.

После пайки я сделал снимок на iPad Pro 9.7 в высоком разрешении, чтобы рассмотреть и увеличить изображение и убедиться, что ремонт цел и чист.
