Замена комбинации приборов GMC Yukon 2004 года

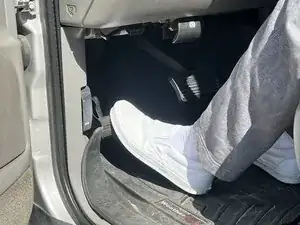

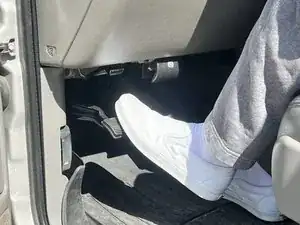

Припаркуйте автомобиль на ровной поверхности и поставьте стояночный тормоз, полностью нажав рычаг стояночного тормоза ногой.

Вы можете удостовериться, что стояночный тормоз зафиксирован, проверив, что индикатор стояночного тормоза на комбинации приборов светится.

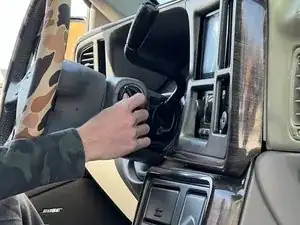

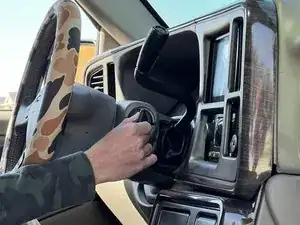

Поверните ключ зажигания в положение аксессуаров (первое положение).

Оставьте ключ в положении аксессуаров до завершения этого руководства.

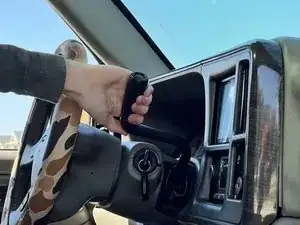

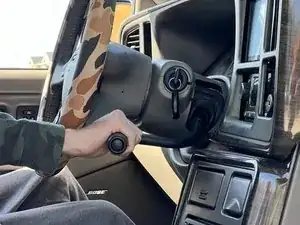

Опустите селектор передач до самой низкой передачи (1-я передача).

Перед переходом на самую низкую передачу ещё раз проверьте, что стояночный тормоз надежно зафиксирован. Этот шаг требует вывода трансмиссии из положения «паркинг», поэтому автомобиль может немного сдвинуться, если стоит на неровной поверхности.

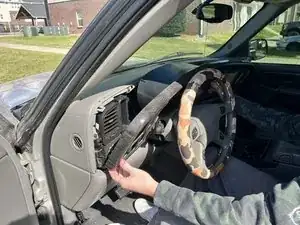

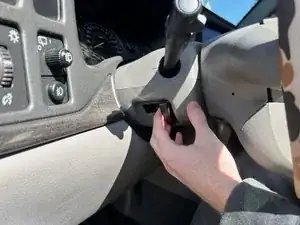

Потяните рычаг регулировки наклона с боковой стороны рулевого колеса на себя, чтобы опустить рулевое колесо до самого нижнего положения.

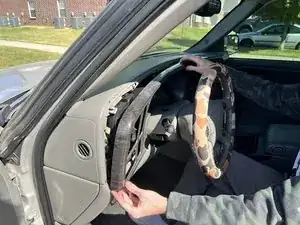

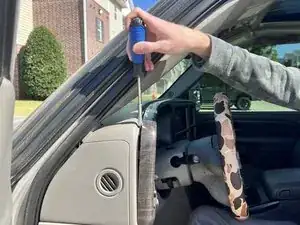

Осторожно используйте плоскую отвертку, чтобы мягко поддеть между декоративной панелью и панелью приборов, отсоединив пластиковые защёлки, удерживающие панель на месте.

Когда декоративная панель отсоединена от торпедо, снимите панель и уберите её в безопасное место.

Будьте аккуратны: при неправильном использовании плоская отвертка может привести к травмам.

Пластиковые защёлки, прикрепляющие декоративную панель к торпедо, очень хрупкие и могут легко сломаться при приложении слишком большой силы.

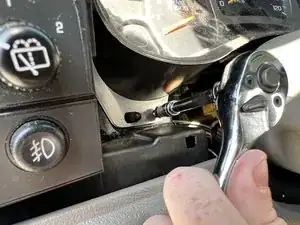

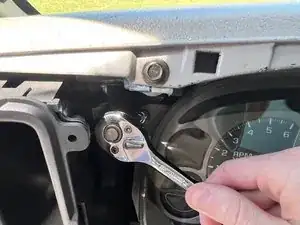

Найдите четыре винта на 7 мм вблизи углов комбинации приборов.

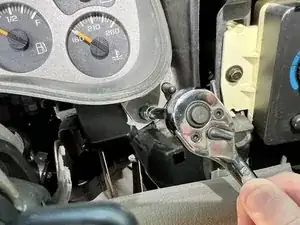

Поверните торцовый ключ на 7 мм против часовой стрелки, чтобы выкрутить каждый винт.

Проведите рукой ключ перед попыткой ослабить винты, так как пространство ограничено и трудно обеспечить полный диапазон движения.

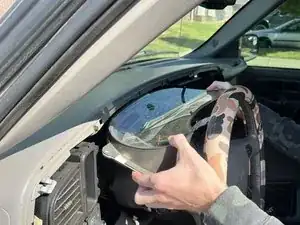

Возьмите комбинацию приборов и вытащите её из торпедо.

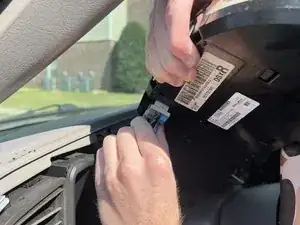

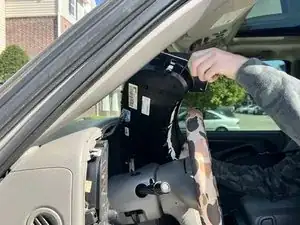

Чтобы отсоединить жгут проводов комбинации приборов, сожмите серую и синюю пластиковые защёлки на задней стороне комбинации приборов вместе и аккуратно потяните разъём.

Будьте осторожны при снятии комбинации приборов — слишком сильное или чрезмерное вытягивание может повредить или отсоединить провода, подключённые сзади.

Возможно, придётся покачать разъём туда‑сюда, чтобы ослабить жгут проводов и отсоединить его.

После отсоединения старой комбинации приборов возьмите новую комбинацию приборов.

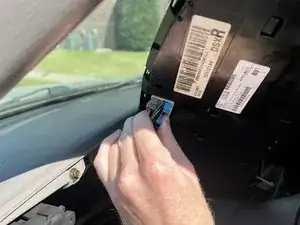

Подключите жгут проводов комбинации приборов к задней части новой комбинации приборов.

Убедитесь, что соединение жгута проводов надёжно перед переходом к следующему шагу. Вы можете проверить надёжность соединения, убедившись, что дисплей новой комбинации приборов включается.

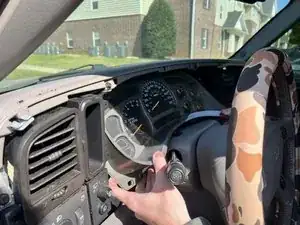

Осторожно вставьте новую комбинацию приборов обратно в торпедо.

Возьмите четыре винта на 7 мм, которые были сняты на шаге 6.

С помощью торцового ключа на 7 мм затяните винты в четыре отверстия, расположенные в каждом углу комбинации приборов.

Поворачивайте торцовый ключ по часовой стрелке, чтобы затянуть винты.

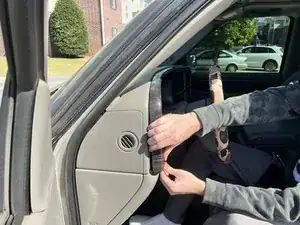

Возьмите декоративную панель и опустите её обратно на место.

Совместите пластиковые защёлки на декоративной панели с отверстиями в торпедо и нажмите крепко, чтобы защёлкнуть панель на месте.

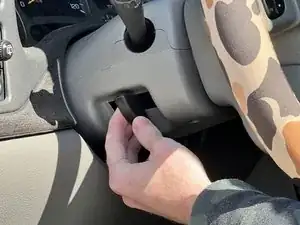

С помощью рычага регулировки наклона верните рулевое колесо в исходное положение.

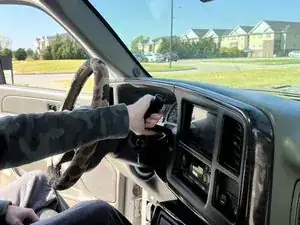

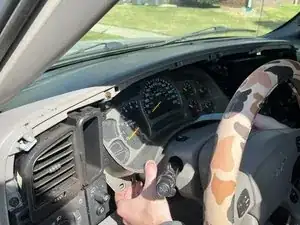

Поднимите селектор передач, чтобы переключить с 1-й передачи обратно в положение «Паркинг».

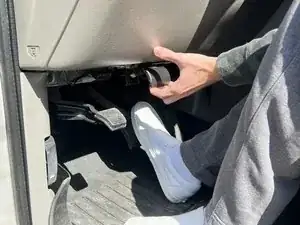

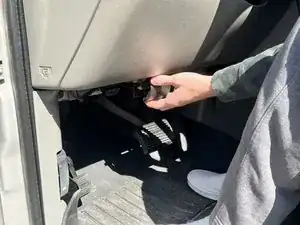

Осторожно отпустите стояночный тормоз, используя рукоятку в самом нижнем положении торпедо.

Езжайте осторожно.

Автомобиль может сдвинуться, если стоит на неровной поверхности, поэтому держите ногу на тормозе при отпускании стояночного тормоза.
