Замена узла курка Ryobi P202
Данное руководство демонстрирует, как заменить узел курка. Это включает в себя курок и интегрированную схему, контролирующую мотор. Перед началом работы необходимо снять аккумулятор, чтобы убедиться, что дрель не получает питание во время демонтажа электроники. Требуется опыт работы с паяльником.
Шаг 1
Аккумулятор может вызвать электрошок. Прикасайтесь только к пластиковым, некондуктивным компонентам.
Отсоедините аккумулятор от корпуса дрели, нажав кнопки освобождения аккумулятора с обеих сторон устройства и потянув на себя.
Шаг 2
Используйте отвертку Torx T10, чтобы открутить все десять винтов длиной 13.5 мм с корпуса дрели для доступа к внутреннему пространству.
Шаг 3
Аккуратно поднимите корпус дрели.
Полностью снимите корпус с дрели, чтобы получить доступ к ее внутренней части.
Корпус Ryobi P202 имеет номер детали: 200690001
Шаг 4
Удерживая зажим аккумулятора, потяните его вверх, чтобы удалить металлические контакты аккумулятора.
Теперь вы можете очистить металлические контакты аккумулятора изопропиловым спиртом.
Шаг 5

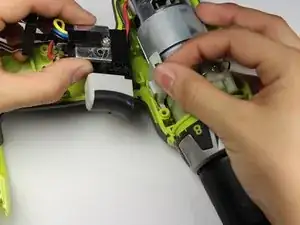

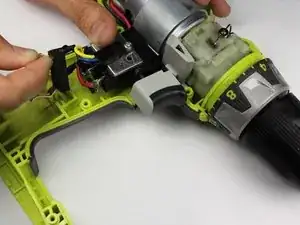

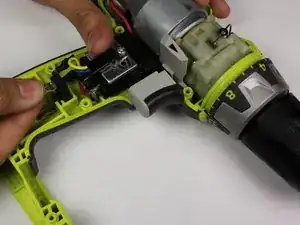

Удерживая переключатель выбора направления на месте, возьмитесь двумя руками за узел курка и поднимите его вверх и к основанию дрели.
Шаг 6

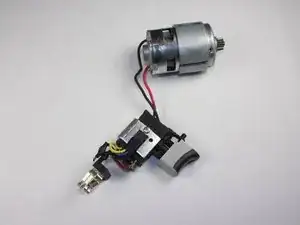

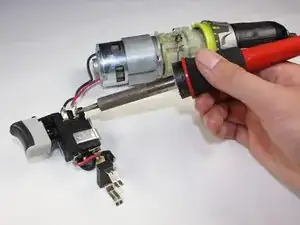

Чтобы отделить узел курка от мотора, используйте паяльник для расплавления припоя и осторожно потяните за красные и черные провода от курка.
Нагревание припоя может расплавить пластиковую упаковку. Требуется предварительный опыт работы с пайкой.

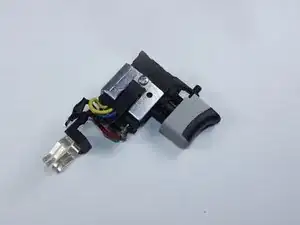

Узел курка имеет номер детали: 270001392
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке. Вам потребуется припой, чтобы повторно прикрепить провода к узлу курка.
Перевод руководства с ifixit.com
