Разборка трубки корпуса Afridev

Подготовьте необходимые инструменты, включая инструмент Afridev и накидные ключи.

Проверьте насос на подачу воды, поднимая и опуская рычаг на 40 полных ходов. Правильно работающий насос даст более 10 литров.

Ослабьте болт на передней части лицевой панели с помощью инструмента Afridev.

Снимите панель с насоса, поднимая её вверх по вертикали.

Вставьте Т-образную рукоятку в верхний цилиндр оголённого штока насоса.

Ослабьте по 2 болта с каждой стороны рукояти.

Сейчас не обязательно полностью вынимать болт; однако будьте осторожны, чтобы болт не выпал из рукояти.

Ослабьте по 2 болта с каждой стороны головки, чтобы снять рукоять со штока насоса.

Сейчас не обязательно полностью вынимать болт; однако будьте осторожны, чтобы болт не выпал из рукояти.

Поднимите рукоять в горизонтальное положение.

Пока один человек поднимает Т-образную рукоять, снимите болт и соединительные детали.

Снимите болт и соединительные детали с рукояти.

Положите детали болта в санитарное место, например в ведро, чтобы избежать загрязнения.

Снимите рукоять с насоса.

Обязательно положите рукоять в санитарное место, чтобы избежать загрязнения.

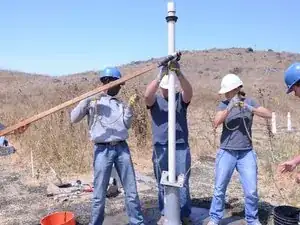

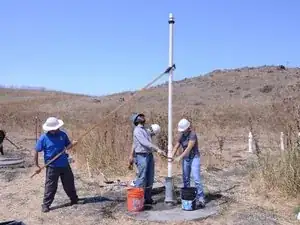

Крепко захватите Т-образную рукоять и поднимите шток насоса вертикально вверх.

Оголите первое соединение штока насоса и поддержите часть ниже соединения.

Держа шток насоса плотно под первым соединением, опустите первую часть штока в горизонтальное положение.

Отцепите первое соединение, вытолкнув его наружу и вниз, затем оттяните в сторону от остальной части штока.

Повторите шаги 11–13 для оставшихся секций штока насоса.

Обязательно размещайте сегменты штока над землёй, чтобы избежать загрязнения.

Установите один ключ на верхнюю сторону верхней основы носика бака.

Другой ключ поместите под болтом, чтобы получить больше рычага.

Потяните верхний ключ вправо, а нижний ключ влево.

Снимите ослабленный болт с насоса.

Повторите эту процедуру для оставшихся 3 болтов.

Поднимите бак строго вверх, чтобы снять его с насоса.

Обязательно поместите бак в санитарное место, чтобы избежать загрязнения.

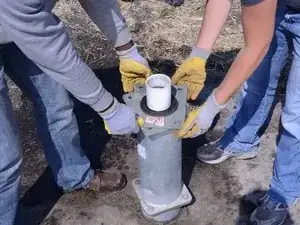

Слегка поверните фланец головки до тех пор, пока углы не выступят над верхом бака, так чтобы вы могли их схватить.

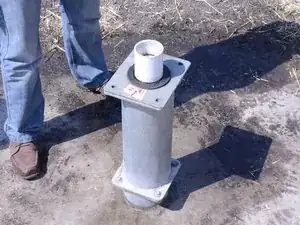

Поднимите верхнюю крышку, чтобы обнажить трубку корпуса.

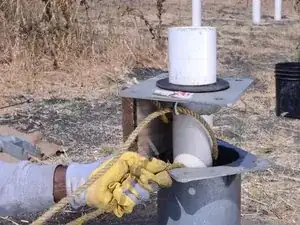

Подложите кусок дерева или кирпич под верхнюю крышку, чтобы зафиксировать её.

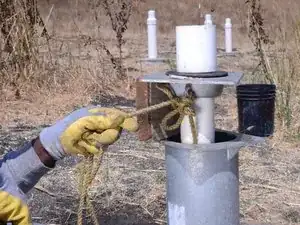

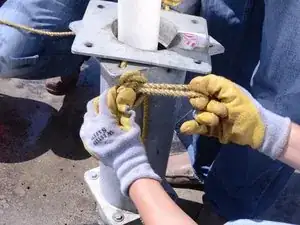

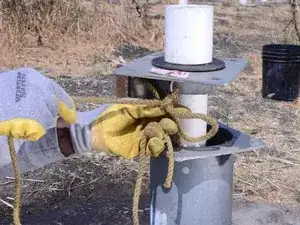

Развяжите узлы с фланца, удерживая свободные концы верёвки.

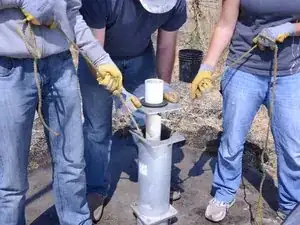

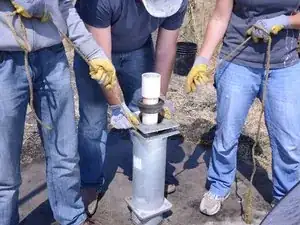

С двумя людьми, держащими каждый конец верёвки, снимите опору под верхней пластиной и опустите пластину.

Для этого может потребоваться некоторое усилие, так как пластина может быть плотно закреплена.

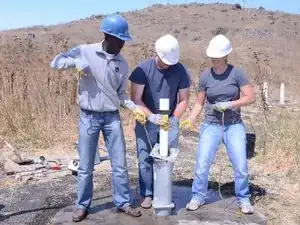

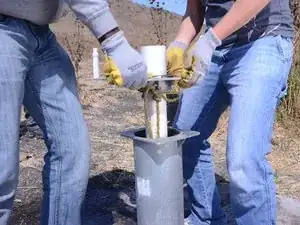

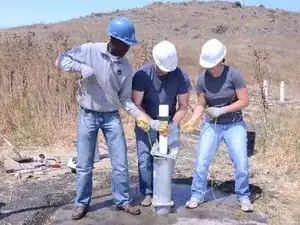

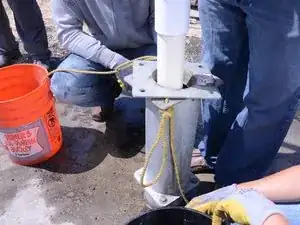

Поднимите кожух из скважины, одновременно подтягивая верёвки, чтобы поддерживать кожух.

Наденьте опору кожуха на кожух.

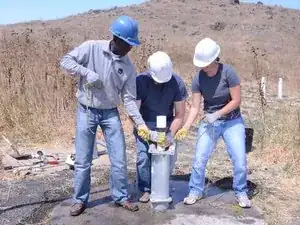

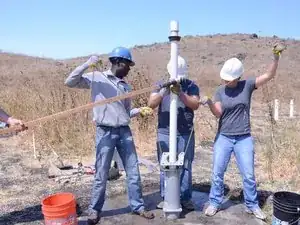

Продолжайте поднимать кожух, при необходимости поддерживая верхнюю часть опорой кожуха.

Когда вы доберётесь до участка кожуха, требующего ремонта, привяжите верёвки опоры кожуха к раме.

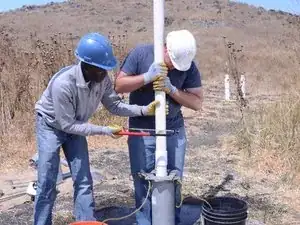

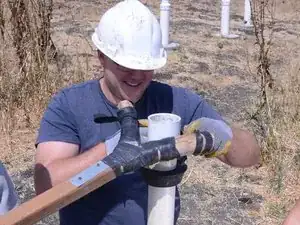

Поддерживая кожух, выполните необходимые ремонтные работы трубы кожуха.
