Замена обратного клапана у насоса Bush Pump

Проверьте работу насоса, сделав 40 качков.

Эффективный насос должен возвращать как минимум 10 литров.

Снимите два штифта, соединяющие рукоять со скользящим элементом.

Оттяните двумя руками два рычага от скользящего элемента.

Поднимите два штифта, прикрепляющие раму насоса к головке и рукояти, от рамы насоса.

На протяжении этого шага убедитесь, что головку и рукоять поддерживают как минимум три руки.

Выполните выдвижение оси подшипника из головки.

Осмотрите ось подшипника и головку на предмет износа или повреждений.

Снимите головку и рукоять и поместите их на чистую поверхность, чтобы предотвратить загрязнение.

Крепко поднимите основной скользящий элемент подъёма двумя руками.

Осторожно: не уроните основной подъём, это может повредить цилиндр насоса.

Используйте газовый ключ, чтобы полностью ослабить надземную трубу подъёма.

Поднимите скользящий элемент и основную трубу подъёма.

Наденьте зажим на шток насоса и затяните его плотно вокруг штока.

Осторожно опустите основной подъём и скользящий элемент, чтобы они оперлись на зажим штока.

Ослабьте и снимите как контргайку штока насоса, так и гайку штока на верхней части скользящего элемента.

Снимите скользящий элемент основной трубы подъёма и осмотрите его на предмет износа и повреждений.

Поместите скользящий элемент на санитарную поверхность, чтобы предотвратить загрязнение.

Снимите надземную трубу подъёма.

Нарочно вкрутите Т-образную рукоять на шток насоса.

Если Вы заменяете надземную основную трубу подъёма, оставьте Т-образную рукоять установленной до тех пор, пока не будете готовы установить запасную деталь.

Используйте газовый ключ, чтобы ослабить и снять носик насоса.

Осмотрите носик на предмет засоров или возможных загрязнений.

Поместите носик на чистую поверхность, чтобы предотвратить загрязнение.

Разместите один ключ на верхней части одного из болтов пластины насоса.

Другой ключ поместите вокруг нижней части болта.

Разведите ключи в стороны, чтобы ослабить болт.

Повторите эту процедуру для остальных трёх болтов.

Снимите четыре гайки и болта, крепящие пластину подъёма насоса, и поместите их в санитарный контейнер, например в ведро.

Поверните пластину насоса на 45 градусов. Это обеспечит лучший захват при подъёме пластины.

Надёжно поднимите Т-образную рукоять на несколько дюймов.

Пока двое поддерживают Т-образную рукоять, снимите зажим штока насоса.

Осторожно опустите Т-образную рукоять до тех пор, пока шток насоса не начнёт самоподдерживаться.

В этом конкретном насосе используется тренога с блоками и такелажем для подъёма основной трубы подъёма. Также могут быть использованы С-ключи для подъёма основной трубы.

Надёжно зажмите и подтяните подъёмное приспособление к основной трубе подъёма под выходом носика.

Не допуская проскальзывания верёвки, используйте блок и такелаж, чтобы поднять основную трубу подъёма до тех пор, пока подъёмное приспособление не достигнет блоков и такелажа.

Как только основной подъемник достиг блока и тали, затяните базовый зажим на основном подъемнике.

Закрепите базовый зажим к базе рамы с помощью болта.

Обычно одного болта достаточно, чтобы зажим держался на месте, но вы можете добавить ещё один болт для дополнительного крепления.

Поддерживая верхнюю часть трубы, аккуратно сдвиньте захват подъёмника с трубы.

Опускайте захват подъёмника, поддерживая натяжение по направлению к земле, чтобы предотвратить запутывание верёвок в блоке и тали.

Прикрепите и затяните захват подъёмника к основному подъемнику как можно ближе к низу.

Как только захват подъёмника затянут, натяните верёвку.

Держа натяжение на верёвке для поддержки подъемника, ослабьте базовый зажим.

Используйте верёвку, чтобы подтянуть основной подъемник вверх настолько, насколько удобно.

Следите, чтобы верёвка оставалась внутри границ треноги, чтобы предотвратить опрокидывание треноги.

Наблюдайте за верхом треноги, чтобы совместить основной подъемник со слотом опоры.

Снимите зажим с основного подъемника и повторяйте шаги 23–25, пока не обнажится первый стык.

Когда обнажится первый стык, затяните базовый зажим ниже этого стыка.

Снимите захват подъёмника с основного подъемника и закрепите его на треноге, чтобы он не мешал.

Держите газовый ключ на несколько дюймов выше стыка на этом шаге.

С помощью газового ключа отвинтите первый участок основного подъемника от соединения.

Установите защитный кожух над стыком, чтобы предотвратить разбрызгивание воды из соединения при разъединении.

Используя газовый ключ, ослабьте основной подъемник до тех пор, пока вода не начнёт брызгать в защитный кожух.

Не ослабляйте дальше, пока поток воды полностью не прекратится.

Снимите защитный кожух и завершите откручивание основного подъемника.

Снимите первый участок основного подъемника, поднимая его строго вверх, поддерживая верхнюю часть участка и удерживая трубу в слоте опоры на вершине треноги.

Прикрепите и затяните зажим штанги на несколько дюймов ниже первого соединения штанги насоса.

Используя два разводных ключа, отвинтите штангу насоса от оставшейся части.

После отделения соединения аккуратно опустите основной подъемник на землю.

Аккуратно опустите основной подъемник в горизонтальном положении и поместите его в санитарное место, желательно приподняв над землёй, чтобы предотвратить загрязнение.

Снимите Т-образную рукоятку с отсоединённой штанги насоса.

Прикрепите Т-образную рукоятку к оставшейся штанге насоса.

Снимите зажим штанги и повторяйте шаги 29–35 до полного снятия основного подъемника или до достижения сломанного участка.

Убедитесь, что цилиндр не соприкасается с землёй, чтобы избежать загрязнения.

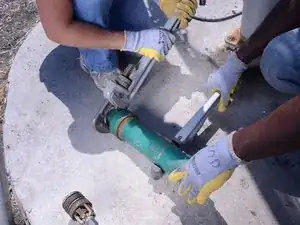

Двумя газовыми ключами отвинтите цилиндр от основного подъемника.

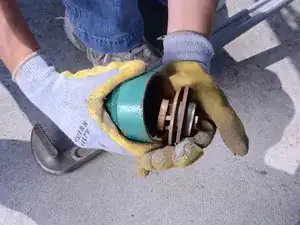

Медленно снимите цилиндр с штанги насоса, обнажив движущийся клапан и обратный клапан.

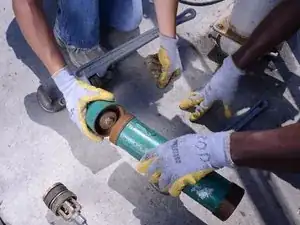

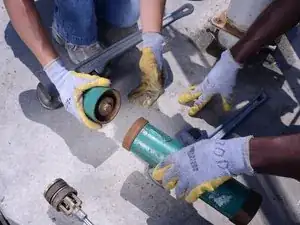

Используя два трубных ключа, снимите торцевую крышку с цилиндра.

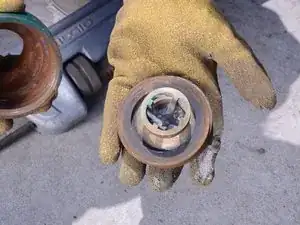

Выньте обратный клапан из торцевой крышки.

Обратите внимание на направление установки обратного клапана в торцевой крышке. Это чрезвычайно важно при сборке, поскольку насос не будет работать, если клапан установлен в неправильном направлении.

Проверьте элементы обратного клапана на признаки износа.
