Замена цилиндра насосной установки

Проведите тест производительности насоса, сделав 40 ходов.

Эффективный насос должен возвратить как минимум 10 литров.

Удалите два штифта, соединяющих ручку и слайдер.

Оттяните два рычага от слайдера.

Поднимите два штифта, соединяющих рамку насоса с головкой и ручкой.

На протяжении этого шага убедитесь, что поддерживаете ручку и головку как минимум тремя руками.

Сдвиньте подшипниковый стержень из головки.

Проверьте подшипниковый стержень и головку на наличие износа или повреждений.

Удалите головку и ручку, и поместите их на чистую поверхность, чтобы избежать загрязнения.

Убедительно поднимите главный слайдер колонны обеими руками.

Будьте осторожны и не уроните главный слайдер, так как это может повредить цилиндр насоса.

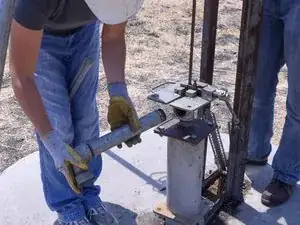

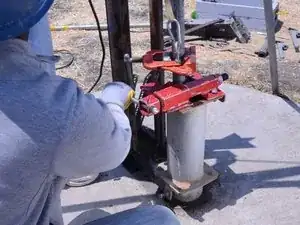

Используйте сантехнический ключ, чтобы полностью ослабить надземную колонну трубы.

Поднимите слайдер и трубопровод главной колонны.

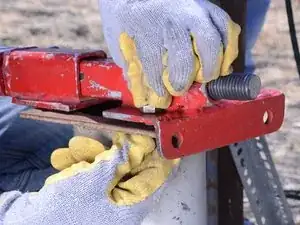

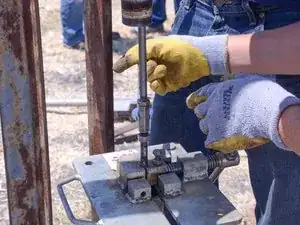

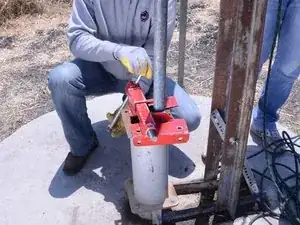

Поместите зажим для стержня насоса вокруг стержня и надежно затяните его.

Осторожно опустите главную колонну и слайдер, чтобы они легли на зажим для стержня.

Ослабьте и удалите как гайку для зажимного стержня насоса, так и гайку стержня на верхней части слайдера.

Удалите слайдер главной колонны и проверьте его на износ и повреждения.

Положите слайдер в санитарное место, чтобы избежать загрязнения.

Удалите надземную колонну трубы.

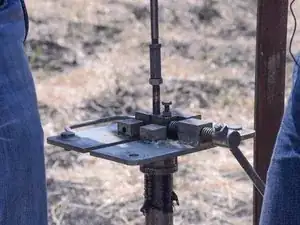

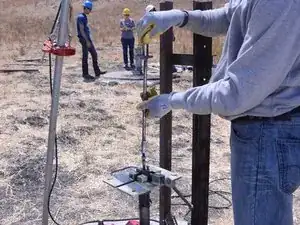

Надежно закрутите T-образную ручку на стержне насоса.

Если вы заменяете надземную главную колонну, оставьте T-образную ручку прикрепленной, пока не будете готовы установить заменяемую деталь.

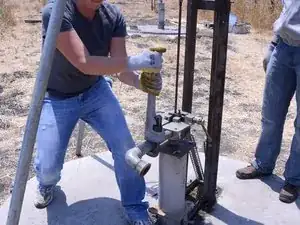

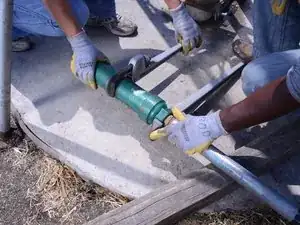

Используйте сантехнический ключ, чтобы ослабить и удалить насосный разъем.

Проверьте разъем на наличие препятствий или потенциальных загрязнителей.

Поместите разъем на чистую поверхность, чтобы избежать загрязнения.

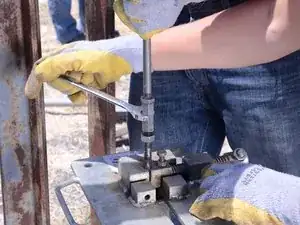

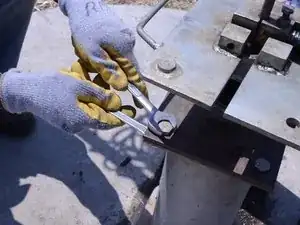

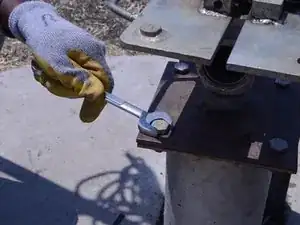

Поместите один ключ на верх одной из болтов насоса колонны.

Поместите другой ключ вокруг нижней части болта.

Разведите ключи, чтобы ослабить болт.

Повторите эту процедуру для остальных трех болтов.

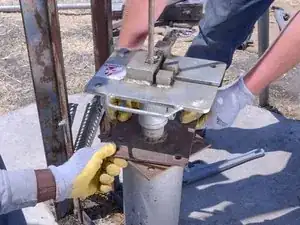

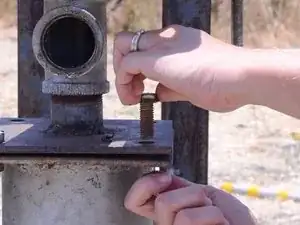

Удалите четыре гайки и болты, крепящие пластину насосной колонны, и сохраните их в санитарном контейнере, таком как ведро.

Поверните пластину насоса на 45 градусов. Это позволит лучше захватить пластину при подъеме.

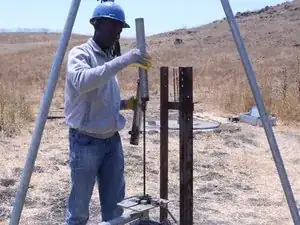

Надежно поднимите T-образную ручку на несколько дюймов.

Пока два человека поддерживают T-образную ручку, удалите зажим для стержня насоса.

Осторожно опустите T-образную ручку, пока стержень насоса не поддержит себя.

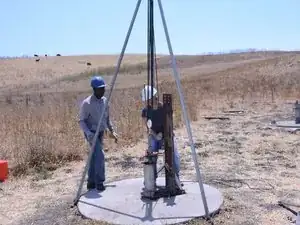

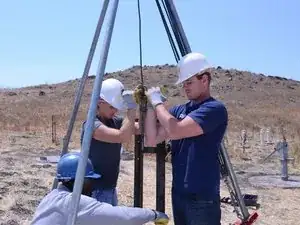

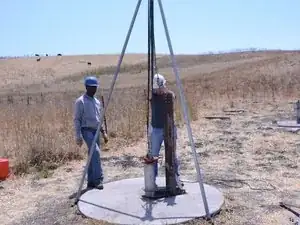

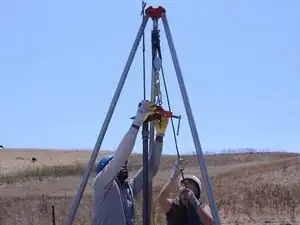

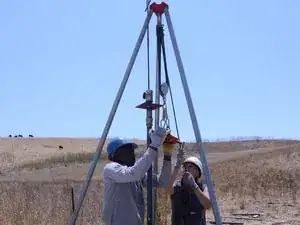

Этот насос использует трехножку с блоком и блокировкой для подъема главной колонны. Также можно использовать C-ключи для подъема главной колонны.

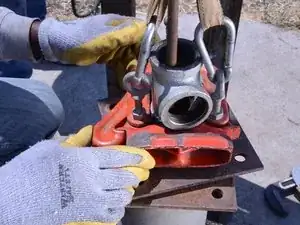

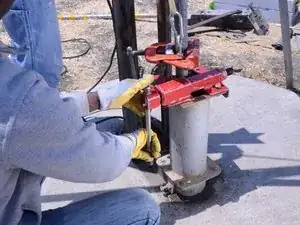

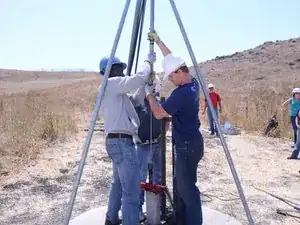

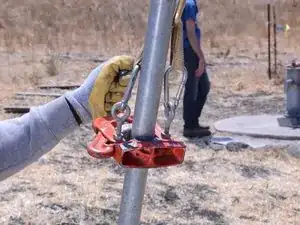

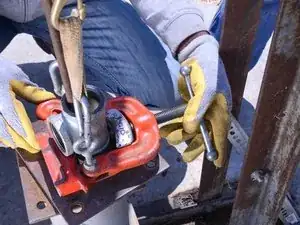

Надежно зажмите и затяните подъемник трубы на главной колонне ниже выхода разъема.

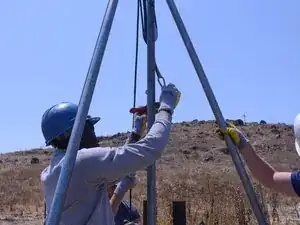

Осторожно, чтобы веревка не соскользнула, используйте блок и блокировку для подъема главной колонны, пока подъемник трубы не достигнет блока и блокировки.

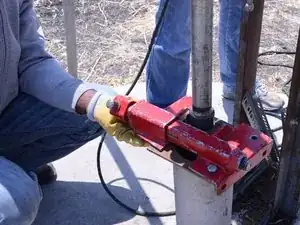

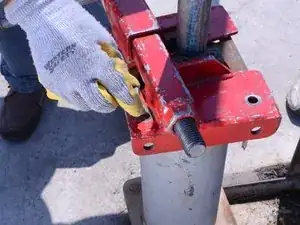

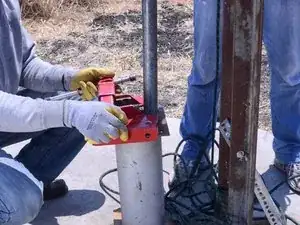

Как только основной подъемник достигнет блочного механизма, затяните базовый зажим против основного подъемника.

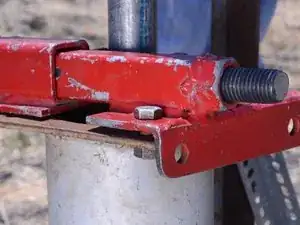

Закрепите базовый зажим к базе рамы с помощью болта.

Обычно один болт достаточно, чтобы удерживать базовый зажим на месте, но вы можете добавить еще один болт для дополнительной надежности.

Поддерживая верхнюю часть трубы, аккуратно снимите зажим лифта с трубы.

Опустите зажим лифта, прилагая натяжение вниз, чтобы предотвратить запутывание веревок в блочном механизме.

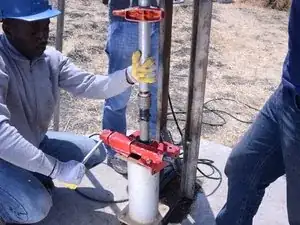

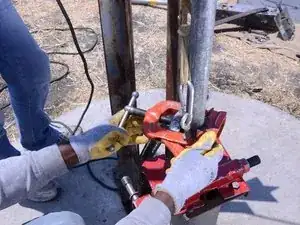

Прикрепите и затяните зажим лифта к основному подъемнику как можно ближе к основанию.

Как только зажим лифта будет затянут, создайте натяжение на веревке.

При этом поддерживая натяжение на веревке для поддержки подъемника, ослабьте базовый зажим.

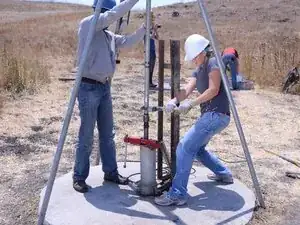

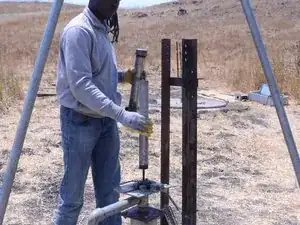

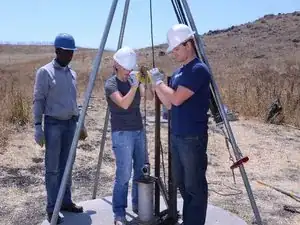

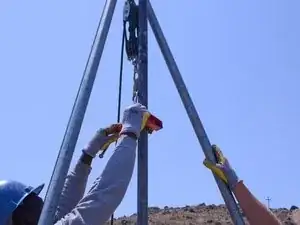

Используйте веревку, чтобы поднять основной подъемник на максимально удобную высоту.

Обязательно держите веревку внутри ограничений треноги, чтобы предотвратить ее опрокидывание.

Следите за верхней частью треноги, чтобы правильно выровнять основной подъемник в поддерживающем слоте.

Снимите зажим с основного подъемника и повторите шаги 23-25, пока не будет виден первый стык.

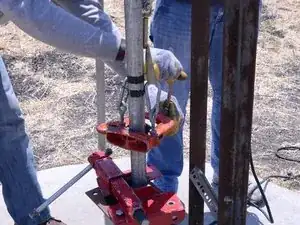

Как только первый стык становится видимым, затяните базовый зажим ниже стыка.

Снимите зажим лифта с основного подъемника и закрепите его на треноге, чтобы не мешал.

Держите газовый ключ на несколько сантиметров выше стыка на этом этапе.

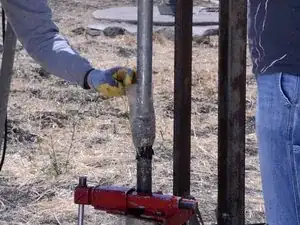

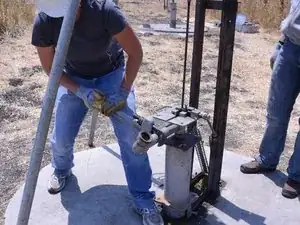

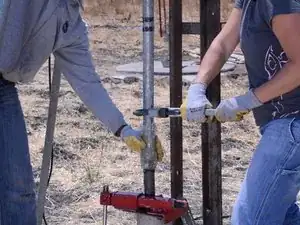

С помощью газового ключа открутите первый участок основного подъемника от соединения.

Установите защитный экран над стыком, чтобы предотвратить разбрызгивание воды из соединения при разделении.

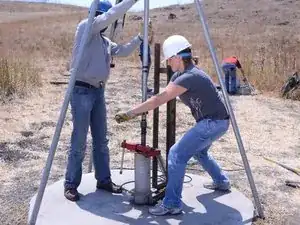

С помощью газового ключа ослабьте основной подъемник до тех пор, пока не начнет разбрызгивание воды в защитный экран.

Не ослабляйте больше, пока вода не перестанет разбрызгиваться.

Снимите защитный экран и продолжите ослаблять основной подъемник.

Удалите первый участок основного подъемника, поднимая его прямо вверх, поддерживая верхнюю часть участка и удерживая трубу в поддерживающем слоте на верхней части треноги.

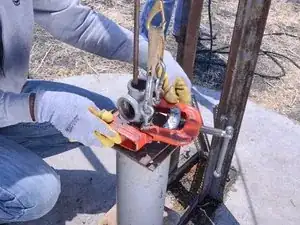

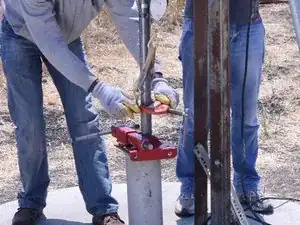

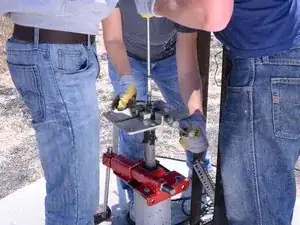

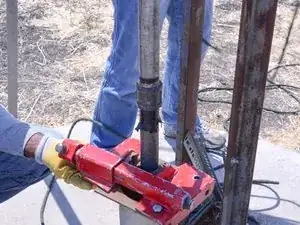

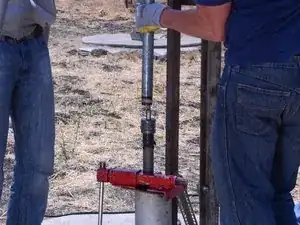

Прикрепите и затяните зажим стержня на несколько сантиметров ниже первого соединения с насосом.

Используя два газовых ключа, открутите насосный стержень от оставшейся части.

При разделении стыка осторожно опустите основной подъемник на землю.

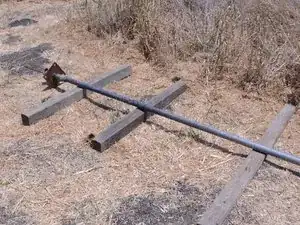

Осторожно опустите основной подъемник горизонтально и положите его в чистое место, предпочитая его держать выше земли, чтобы избежать загрязнения.

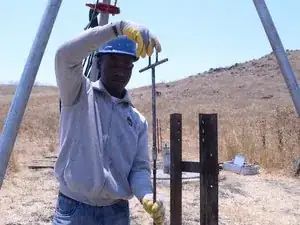

Снимите T-ручку с отсоединенного насосного стержня.

Прикрепите T-ручку к оставшемуся насосному стержню.

Удалите зажим стержня и повторяйте шаги 29-35, пока основной подъемник полностью не будет удален или не будет достигнута сломанная секция.

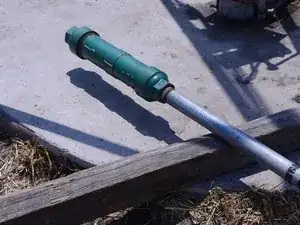

Убедитесь, что цилиндр не касается земли, чтобы избежать загрязнения.

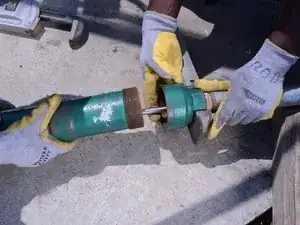

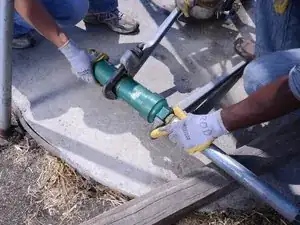

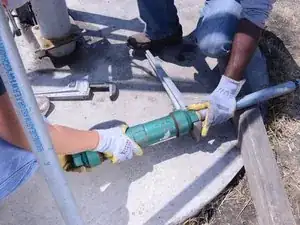

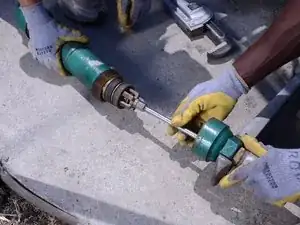

С помощью двух газовых ключей открутите цилиндр от основного подъемника.
