Снятие нижнего клапана вытяжного смесителя

Проверьте работу смесителя при подаче воды под давлением 40 фунтов на квадратный дюйм.

Исправный смеситель должен пропускать около 10 литров в минуту.

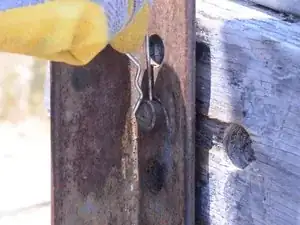

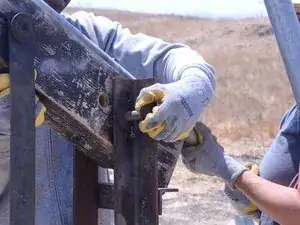

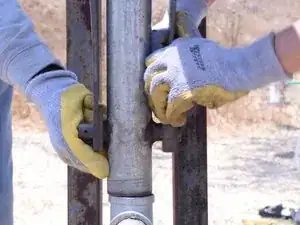

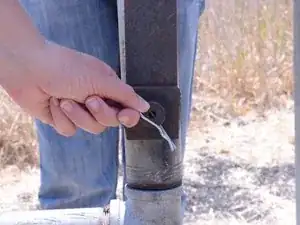

Вытащите два штифта, соединяющих ручку с приводным элементом ручки.

Снимите обе рукояти с приводного элемента.

Поднимите два штифта, соединяющие корпус смесителя с ручкой, вверх и снимите их с корпуса.

На протяжении этого шага поддерживайте ручку и шпиндель тремя и более пальцами.

Снимите уплотнительное кольцо седла с корпуса.

Осмотрите уплотнительное кольцо седла и шпиндель на предмет износа или повреждений.

Снимите головку и ручку и положите их на чистую поверхность, чтобы избежать загрязнений.

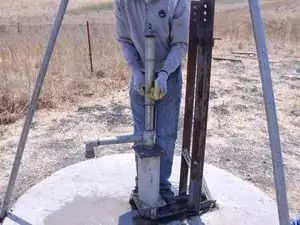

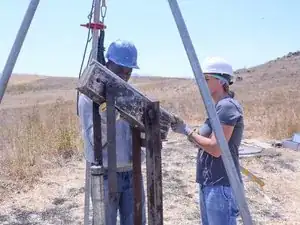

Поднимите основную поднимающую ручку смесителя обеими руками, удерживая ее крепко.

Осторожно: не уроните основную поднимающую ручку смесителя, так как это может повредить седло.

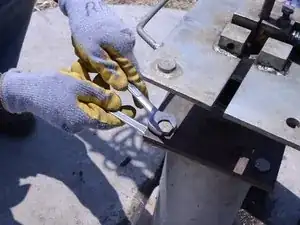

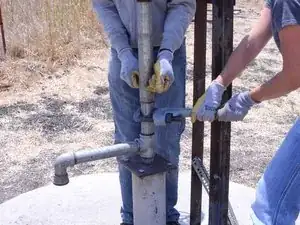

Используйте гаечный ключ для отворачивания верхнего водоподающего трубопровода.

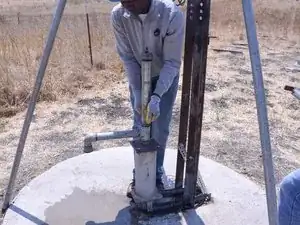

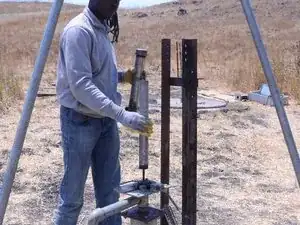

Поднимите ручку, поднимающую смеситель, вместе с длинной трубой.

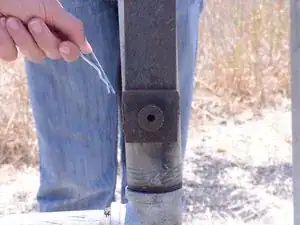

Обмотайте проволоку, удерживающую седло трубопровода, вокруг седла и надежно затяните вокруг седла трубопровода.

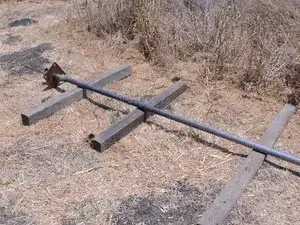

Опустите длинную трубку и поднимающую ручку так, чтобы они устойчиво располагались на держателе трубопровода.

Ослабьте и снимите болт, фиксирующий седло трубопровода, и болт седла трубопровода над поднимающей ручкой смесителя.

Снимите основную поднимающую ручку смесителя и проверьте ее на трещины или износ.

Положите поднимающую ручку смесителя на чистую поверхность, чтобы избежать загрязнений.

Снимите верхний водоподающий трубопровод.

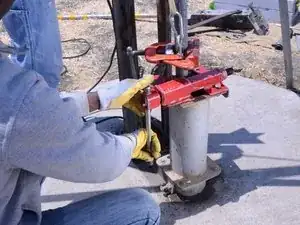

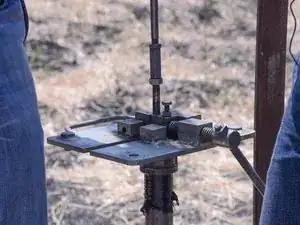

Зажмите Т-образную рукоять на держателе трубопровода.

Если вы заменяете верхний водоподающий трубопровод, оставьте Т-образную рукоять в положении, пока не будете готовы установить заменяющую деталь.

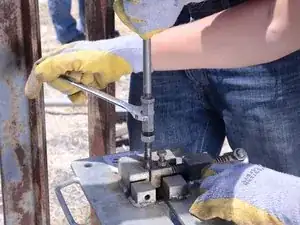

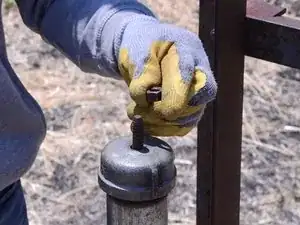

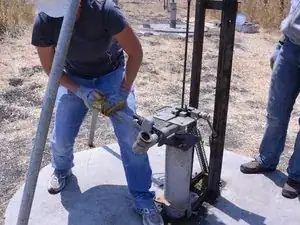

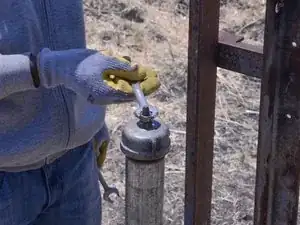

Используйте гаечный ключ, чтобы ослабить и снять насадку трубопровода.

Проверьте насадку на наличие засоров или источников загрязнения.

Положите насадку на чистую поверхность, чтобы избежать загрязнений.

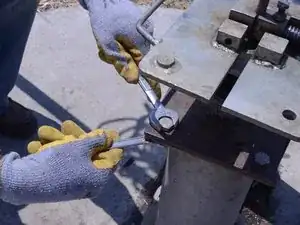

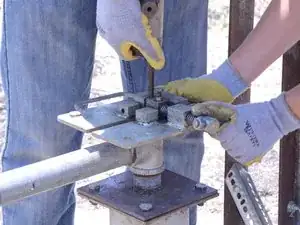

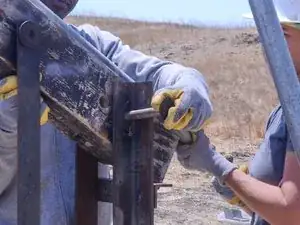

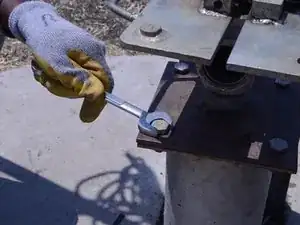

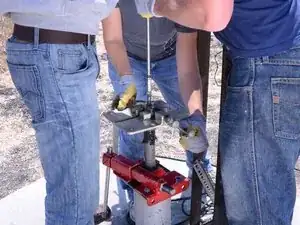

Поместите гаечный ключ на один из болтов поднимающей ручки смесителя.

Поверните другой гаечный ключ под болтом.

Разъединяйте ключи, чтобы ослабить болт.

Повторите эту процедуру для оставшихся трех болтов.

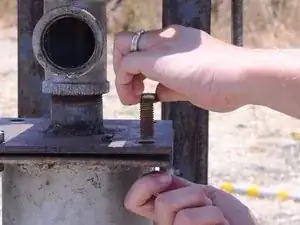

Снимите четыре гайки и болты, удерживающие поднимающую ручку смесителя, и положите их в чистый контейнер, например в чашку.

Поверните крышку трубопровода на 45 градусов. Это позволит вам лучше ухватить крышку при подъеме.

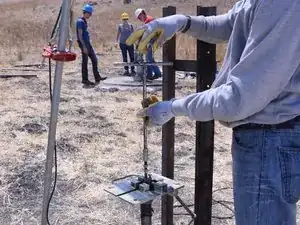

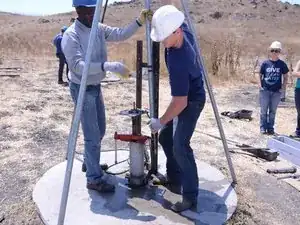

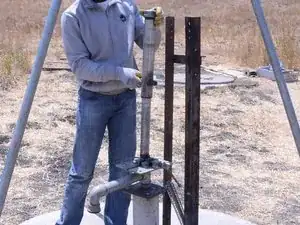

Плотно поднимите Т-образную рукоять на несколько дюймов.

Если два человека поддерживают Т-образную рукоять, снимите фиксирующую проволоку, удерживающую ручку трубопровода.

Опустите Т-образную рукоять медленно, пока ручка трубопровода не встанет сама по себе.

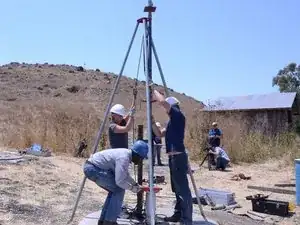

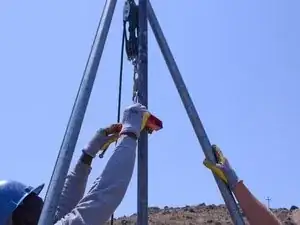

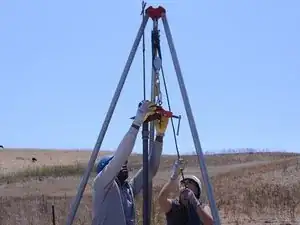

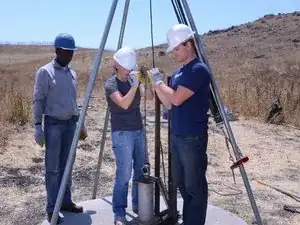

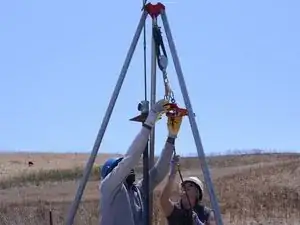

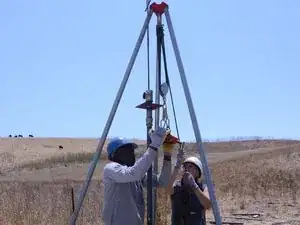

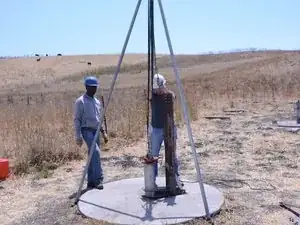

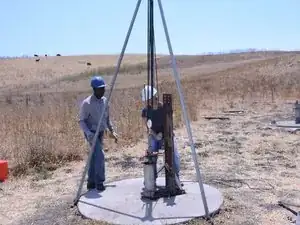

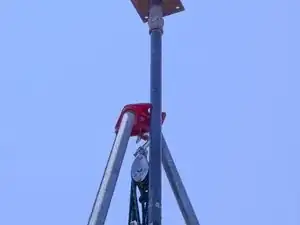

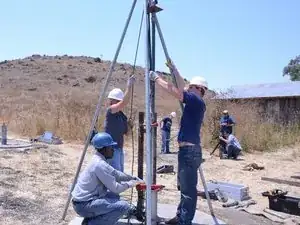

Этот смеситель использует подъемное приспособление с тремя опорами (трипод) и тросы для подъёма длинной трубки. Также можно использовать зажимы типа C для подъёма длинной трубки.

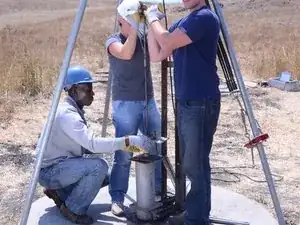

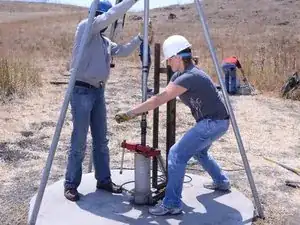

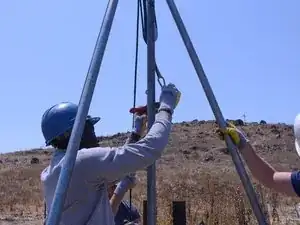

Надежно закрепите подъемное приспособление за смеситель у основания под носиком.

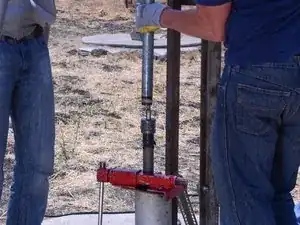

Чтобы трос не соскользнул, зафиксируйте подхват тросом и поднимайте длинную трубу до тех пор, пока она не займет положение, удерживаемое тросом.

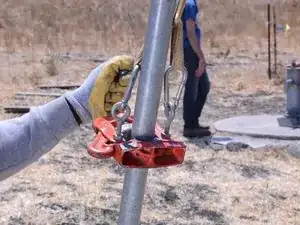

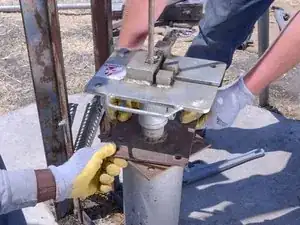

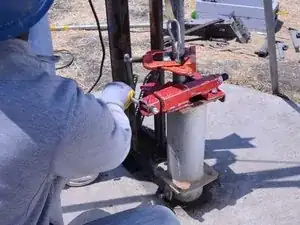

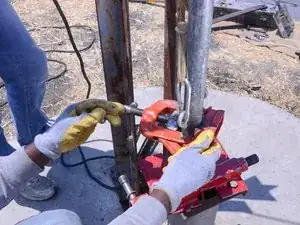

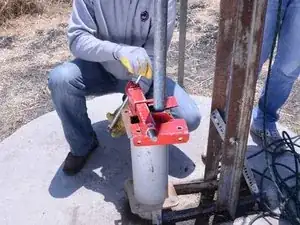

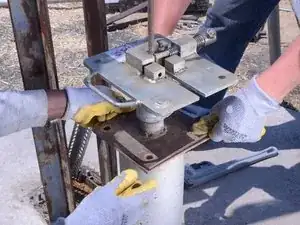

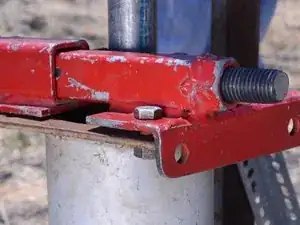

Когда длинная труба достигнет точки, удерживаемой тросом, закрепите металлическую стяжку снизу на длинной трубе.

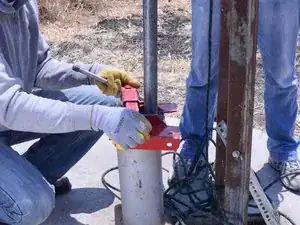

Прикрепите нижнюю металлическую стяжку к рукояти с помощью болта.

Один болт обычно достаточно, чтобы удержать нижнюю металлическую стяжку на месте, но вы можете использовать дополнительный болт для большей надежности.

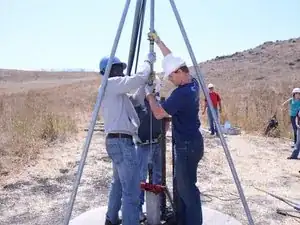

Поддерживая верхнюю часть трубы, осторожно сдвиньте поднимающую стяжку с трубы.

Опустите поднимающую стяжку по трубе, надавливая снизу, чтобы тросы не зацепились за подхваты.

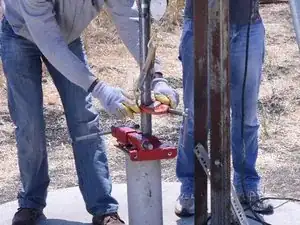

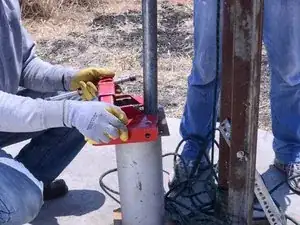

Установите и затяните поднимающую стяжку к рукояти, поднимающей трубу, как можно ниже.

Когда поднимающая стяжка затянута, крепко натяните трос.

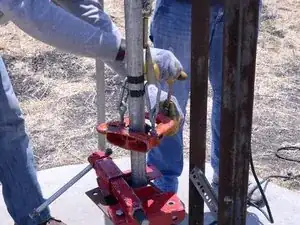

Подтянув трос, поддерживающий рукоять, освободите нижнюю стяжку.

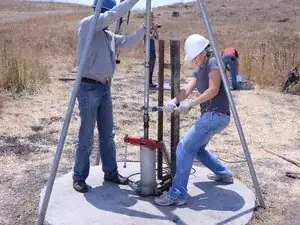

Используйте трос, чтобы тянуть и поднимать рукоять до максимально возможного положения.

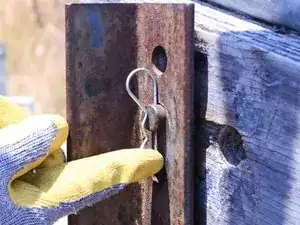

Убедитесь, что трос закреплён на страховке, чтобы он не упал.

Проверяйте положение страховки, чтобы убедиться, что длинная труба правильно вошла в опорное место.

Снимите металлическую стяжку с длинной трубы и повторите шаги с 23 по 25 до тех пор, пока не появится первый стык.

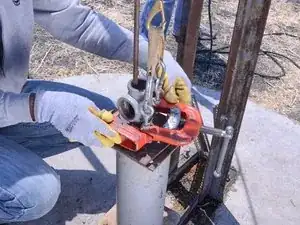

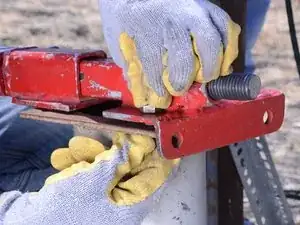

Когда первый стык появится, закрепите металлическую стяжку под стыком.

Снимите поднимающую металлическую стяжку с основной рукояти и надежно зафиксируйте страховку, чтобы она не съехала.

Держите панель трубы на несколько дюймов выше стыка на этом этапе.

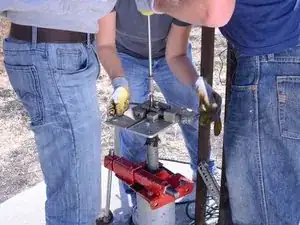

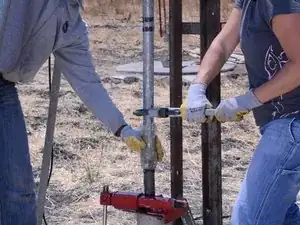

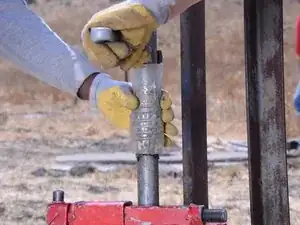

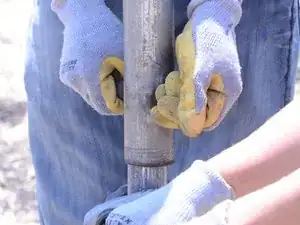

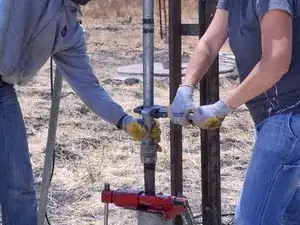

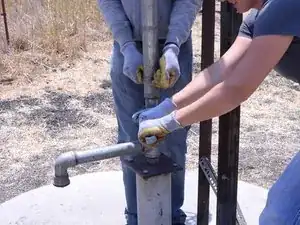

Используя панель, освободите первый сегмент длинной трубы от зажима.

Плотно закройте стык, чтобы вода не проливалась из области крепления или разделения.

С помощью панели освободите длинную трубу до тех пор, пока вода не начнёт медленно вытекать в сборник для утечки.

Не продолжайте отсоединять дальше, пока утечка не перестанет идти.

Снимите заглушку для предотвращения протечек и завершите отсоединение длинной трубы.

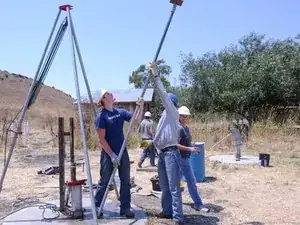

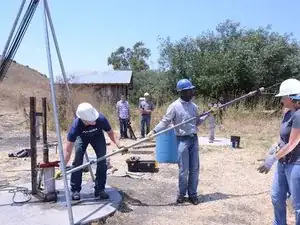

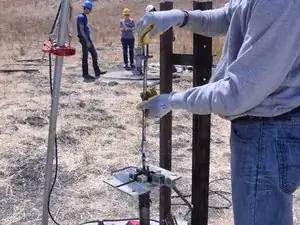

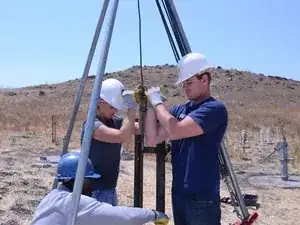

Снимите первый сегмент длинной трубы, подняв его вертикально, поддерживая верхнюю часть сегмента и удерживая его в углублении, которое удерживает его над страховкой.

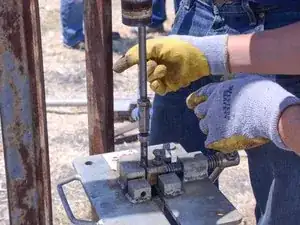

Оттяните и закрепите деревянную фиксирующую деталь несколькими дюймами ниже соединения деревянной части первой трубы.

Используя панель подходящего размера, освободите деревянную часть трубы от оставшейся секции.

Когда стык разъединён, аккуратно опустите длинную трубу вниз.

Осторожно опустите длинную трубу, положите её в чистое место, по возможности разместите в поднятом положении, чтобы избежать загрязнения.

Снимите T-образную рукоять с отсоединённой деревянной части трубы.

Оттяните T-образную рукоять от оставшейся деревянной части трубы.

Снимите металлическую стяжку с длинной трубы и повторите шаги с 29 по 35, пока длинная труба полностью не будет удалена либо пока не будет достигнута повреждённая секция.

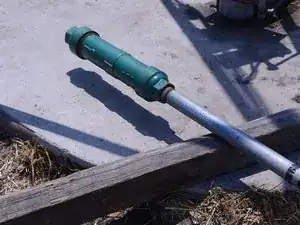

Убедитесь, что резервуар не опускается, чтобы избежать проникновения загрязнений

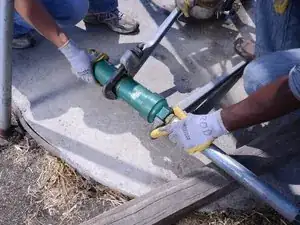

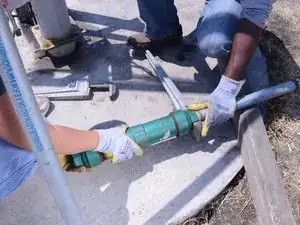

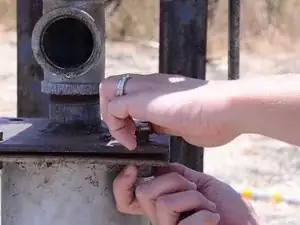

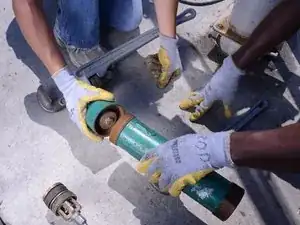

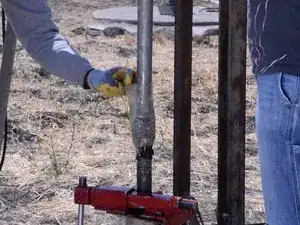

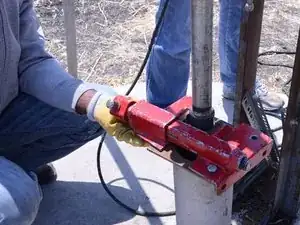

Используя два трубных ключа, ослабьте крепление резервуара к длинной трубе.

Аккуратно вытяните резервуар с трубного узла, обнажив верхний и нижний клапаны водяного патрубка.

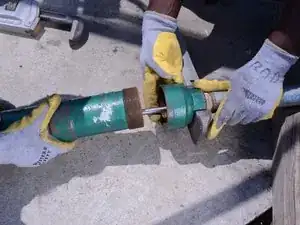

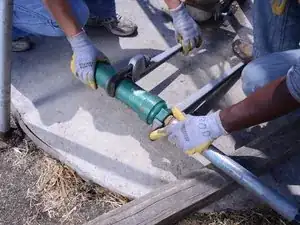

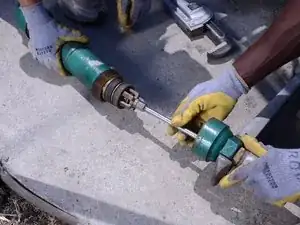

Используя два трубных ключа, освободите крышку от резервуара.

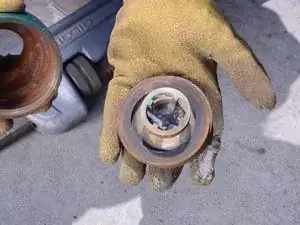

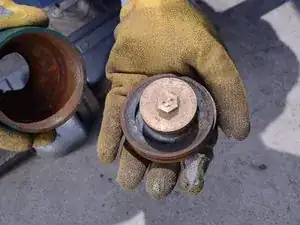

Снимите нижний клапан с крышки.

Внимательно запомните положение нижнего клапана на крышке. Это особенно важно при сборке, так как система не будет работать, если клапан установлен неправильно.

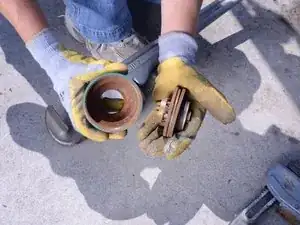

Проверьте детали нижнего клапана на износ.
