Замена ЖК-экрана LG Escape (p870)

Переверните устройство и снимите заднюю пластиковую крышку, поддев ногтем в выемку внизу телефона и аккуратно потянув.

Поддев пальцем с нижнего края, извлеките аккумулятор из телефона и отложите его.

Теперь у вас есть доступ к:

Карте SD

SIM-карте

Серийным номерам устройства

Удалите 4 винта Phillips 00, фиксирующие модуль динамика к корпусу телефона.

Осторожно вставьте маленькую плоскую отвертку между модулем динамика и задней частью корпуса

Подденьте модуль динамика и извлеките его из телефона, отложите в сторону

Удалите оставшиеся 6 винтов, фиксирующих пластиковую рамку к задней части корпуса

Вставьте чёрную пластиковую лопатку или маленькую плоскую отвертку между серебристой рамкой сзади и чёрной областью и начните поддевать рамку, отрывая её от корпуса телефона

Продолжайте работать по периметру телефона, осторожно поддев инструментом

Когда рамка освободится, отложите её в сторону

Антенны Wi‑Fi и сотовой связи

Разъём ЖК‑экрана

Разъём задней камеры

Разъём фронтальной камеры

Разъём сенсорного экрана/цифрового датчика

Разъём порта зарядки

Разъём для наушников

С помощью лопатки или безопасного инструмента для вскрытия аккуратно отсоедините гибкий разъём ЖК‑экрана

Отсоедините две антенны от их разъёмов

Отсоедините шлейф задней камеры от её разъёма

Отсоедините шлейф порта зарядки от его разъёма

Отсоедините шлейф фронтальной камеры от её разъёма

Отсоедините шлейф сенсорного экрана/цифрового датчика от его разъёма

Отсоедините шлейф разъёма для наушников от его разъёма

С помощью пинцета ОЧЕНЬ аккуратно вытяните шлейф кнопки регулировки громкости из задней части корпуса

Повторите процедуру с шлейфом кнопки питания

Шлейфы кнопок питания и регулировки громкости рвутся очень легко, поэтому действуйте осторожно

Поднимите материнскую плату от корпуса, соблюдая особую осторожность, чтобы не зацепить антенны или шлейфы

Отложите материнскую плату в сторону

Вставьте маленькую плоскую отвертку или чёрную пластиковую лопатку между передней серебристой рамкой и чёрной пластиковой средней рамой

Осторожно подденьте рамку, чтобы освободить защёлки, скрепляющие экран с средней рамой

Продолжайте работать по периметру телефона, используя ту же маленькую отвертку или лопатку, пока экран полностью не отделится

Снимите экран, следя за тем, чтобы не порвать шлейф, который всё ещё проходит через корпус.

После аккуратной продевки дигитайзера и внешней части корпуса/рамки через среднюю скобу вы заметите, что дигитайзер удерживается полосой очень сильного клея — она будет разрушена при снятии старого дигитайзера. При установке нового дигитайзера можно использовать двусторонний скотч или эпоксидный клей для фиксации нового дигитайзера на рамке.

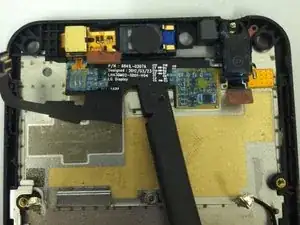

Отклейте клеевой участок ленточного кабеля ЖК‑экрана от задней части телефона

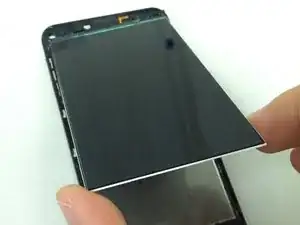

Поднимите ЖК‑экран за нижний край и аккуратно протяните ленточный кабель через отверстие

Отложите ЖК‑экран в сторону
