Замена фронтальной камеры LG Escape (p870)

Переверните устройство и снимите заднюю пластиковую крышку, вставив ноготь в отверстие в нижней части телефона и осторожно потянув.

С помощью пальца поднимите батарею из телефона с нижнего края и отложите в сторону.

Теперь у вас есть доступ к:

Вашей SD-карте

Вашей SIM-карте

Серийным номерам вашего устройства

Удалите 4 винта Phillips 00, закрепляющие сборку динамика к корпусу телефона.

Осторожно вставьте небольшой плоский отвертку между сборкой динамика и задним корпусом.

Выдавите сборку динамика из телефона и отложите в сторону.

Удалите оставшиеся 6 винтов, закрепляющих пластиковую рамку к заднему корпусу.

Вставьте черную пластиковую лопатку или небольшой плоский отвертку между задней серебристой накладкой и черной областью и начните поднимать накладку от остальной части телефона.

Продолжайте обходить телефон, осторожно поднимая с помощью инструмента.

Когда вы освободите рамку, отложите её в сторону.

Антенны Wi-Fi и сотовой связи

Разъем LCD

Разъем задней камеры

Разъем фронтальной камеры

Разъем сенсорного экрана/дигитайзера

Разъем зарядного порта

Разъем для наушников

С помощью лопатки или безопасного инструмента аккуратно отсоедините гибкий кабель LCD.

Отсоедините две антенны от их разъемов.

Отсоедините гибкий кабель задней камеры от разъема.

Отсоедините гибкий кабель зарядного порта от его разъема.

Отсоедините гибкий кабель фронтальной камеры от его разъема.

Отсоедините кабель гибридного сенсорного экрана/дигитайзера от его разъема.

Отсоедините кабель гибкого разъема для наушников от его разъема.

С помощью пинцета ОЧЕНЬ осторожно вытяните гибкий кабель кнопки громкости из заднего корпуса.

Повторите процесс с кабелем кнопки питания.

Кабели кнопки питания и громкости могут легко порваться, будьте осторожны.

Поднимите материнскую плату от корпуса, остерегаясь не зацепить антенны или гибкие кабели.

Отложите материнскую плату в сторону.

Вставьте небольшой плоский отвертку или черную пластиковую лопатку между передней серебристой накладкой и черной пластиковой средней рамкой.

Осторожно поднимите накладку, чтобы освободить клипсы, удерживающие экран на средней рамке.

Обходите вокруг телефона, продолжая использовать маленький плоский или лопатку, пока экран полностью не отделится.

Удалите экран, осторожно, чтобы не порвать гибкий кабель, который все еще проходит через корпус.

После аккуратной изоляции дигитайзера и внешней крышки/рамки от средней ребра вы заметите, что дигитайзер удерживается очень сильным клеем - он будет разрушен, когда вы снимете старый дигитайзер. При замене дигитайзера вы можете использовать двусторонний скотч или эпоксидную смолу, чтобы закрепить новый дигитайзер на накладке.

Вставьте небольшой плоский отвертку или черную пластиковую лопатку между верхом динамика и корпусом.

Осторожно поднимите динамик из телефона и отложите в сторону.

Обязательно запомните ориентацию заменяемого динамика при сборке устройства.

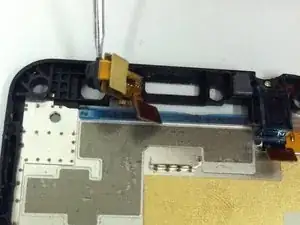

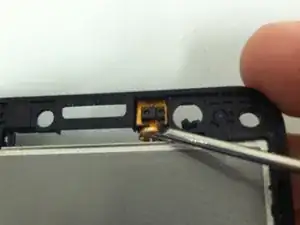

С помощью лопатки или небольшого плоского отвертки выдавите фронтальную камеру из ее гнезда, но не удаляйте ее из телефона.

Переверните телефон и оторвите клейкую часть кабеля камеры от телефона.

Удалите камеру и отложите в сторону.
