Замена разъёма для наушников LG Escape (p870)

Переверните устройство и снимите заднюю пластиковую крышку, вставив ноготь в выемку внизу телефона и аккуратно потянув.

Слегка приподнимите аккумулятор пальцем от нижнего края и извлеките его из телефона, отложите в сторону.

Теперь у вас есть доступ к:

К вашей SD-карте

К вашей SIM-карте

К серийным номерам вашего устройства

Удалите 4 винта Phillips 00, которые крепят узел динамика к корпусу телефона.

Аккуратно вставьте маленькую плоскую отвёртку между узлом динамика и задней частью корпуса

Подденьте узел динамика и извлеките его из телефона, отложите в сторону

Удалите оставшиеся 6 винтов, которые крепят пластиковую рамку к задней части корпуса

Вставьте чёрный пластиковый лопаткой или маленькую плоскую отвёртку между серебристой задней окантовкой и чёрной областью и начните поддевать окантовку, отделяя её от остальной части телефона

Продолжайте обходить устройство по кругу, аккуратно поддевая инструментом

Когда рамка освободится, отложите её в сторону

Антенны Wi‑Fi и сотовой связи

Разъём LCD

Разъём задней камеры

Разъём фронтальной камеры

Разъём сенсорного экрана/цифрового преобразователя

Разъём порта зарядки

Разъём для наушников

С помощью лопатки или безопасного инструмента для вскрытия аккуратно отсоедините гибкий разъём LCD

Отсоедините две антенны от их разъёмов

Отсоедините гибкий кабель задней камеры от его разъёма

Отсоедините гибкий кабель порта зарядки от его разъёма

Отсоедините гибкий кабель фронтальной камеры от его разъёма

Отсоедините гибкий кабель сенсорного экрана/цифрового преобразователя от его разъёма

Отсоедините гибкий кабель разъёма для наушников от его разъёма

Пинцетом ОЧЕНЬ аккуратно вытащите гибкий кабель кнопки громкости из задней части корпуса

Повторите процедуру с гибким кабелем кнопки питания

Гибкие кабели кнопки питания и кнопок громкости рвутся очень легко, поэтому будьте осторожны

Поднимите материнскую плату от корпуса, проявляя особую осторожность, чтобы не зацепить антенны или гибкие кабели

Отложите материнскую плату в сторону

Вставьте маленькую плоскую отвёртку или чёрную пластиковую лопаточку между передней серебристой окантовкой и чёрной пластиковой средней рамой

Осторожно подденьте окантовку, чтобы освободить защёлки, скрепляющие экран с средней рамой

Обходите устройство по кругу, продолжая использовать маленькую плоскую отвёртку или лопаточку, пока экран полностью не отделится

Снимите экран, следя за тем, чтобы не порвать гибкий кабель, который всё ещё проходит через корпус.

После аккуратной протяжки цифрового преобразователя и наружной части корпуса/окантовки через средний кронштейн вы заметите, что цифровой преобразователь удерживается полосой очень прочного клея — он будет уничтожен при снятии старого цифрового преобразователя. При установке нового цифрового преобразователя можно использовать двухстороннюю ленту или эпоксидный клей для крепления нового цифрового преобразователя к окантовке.

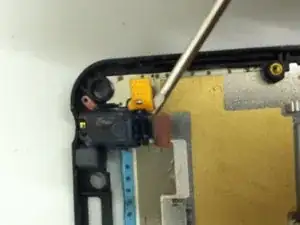

Оторвите ленточный кабель разъёма для наушников от средней рамки

Клей очень слабый
