Сборка платы зарядного порта LG Escape (p870)

Переверните устройство и снимите пластиковую заднюю крышку, вставив ноготь в отверстие внизу телефона и осторожно потянув.

С помощью пальца поднимите аккумулятор из телефона, начиная с нижнего края, и отложите его в сторону.

Теперь у вас есть доступ к:

Вашей SD-карте

Вашей SIM-карте

Серийным номерам вашего устройства

Удалите 4 винта Phillips 00, крепящих сборку динамика к корпусу телефона.

Осторожно вставьте маленькую плоскую отвертку между сборкой динамика и задним корпусом.

Подденьте сборку динамика и отложите ее в сторону.

Удалите оставшиеся 6 винтов, которые крепят пластиковую раму к заднему корпусу.

Вставьте черную пластиковую лопатку или маленькую плоскую отвертку между серебристым ободком сзади и черной областью и начните поддевать ободок от остальной части телефона.

Продолжайте двигаться вдоль телефона, осторожно поддевая инструментом.

Когда освободите раму, отложите ее в сторону.

Антенны Wi-Fi и сотовой связи

Разъем ЖК-дисплея

Разъем задней камеры

Разъем фронтальной камеры

Разъем сенсорного экрана/дисплея

Разъем зарядного порта

Разъем разъема для наушников

С помощью лопатки или безопасного инструмента осторожно отсоедините гибкий кабель ЖК-дисплея.

Отсоедините две антенны от их разъемов.

Отсоедините гибкий кабель задней камеры от его разъема.

Отсоедините гибкий кабель зарядного порта от его разъема.

Отсоедините гибкий кабель фронтальной камеры от его разъема.

Отсоедините гибкий кабель сенсорного экрана/дисплея от его разъема.

Отсоедините гибкий кабель разъема для наушников от его разъема.

С помощью пинцета очень осторожно вытащите гибкий кабель кнопки громкости из заднего корпуса.

Повторите процесс с гибким кабелем кнопки питания.

Гибкие кабели кнопки питания и громкости легко рвутся, поэтому будьте осторожны.

Поднимите материнскую плату от корпуса, тщательно следя за тем, чтобы не повредить антенны или гибкие кабели.

Отложите материнскую плату в сторону.

Вставьте маленькую плоскую отвертку или черную пластиковую лопатку между передним серебристым ободком и черным пластиковым средним фреймом.

Осторожно подденьте ободок, чтобы освободить зажимы, удерживающие экран на среднем фрейме.

Продвигайтесь вокруг телефона, по-прежнему используя маленькую плоскую отвертку или лопатку, пока экран полностью не отсоединится.

Удалите экран, стараясь не повредить гибкий кабель, который все еще проходит через корпус.

После осторожного вынимания сенсорного экрана и внешнего корпуса/ободка из центрального крепления вы заметите, что сенсорный экран удерживается полоской очень сильного клея - он будет поврежден при снятии старого сенсорного экрана. При замене сенсорного экрана вы можете использовать двусторонний скотч или эпоксидную смолу для крепления нового сенсорного экрана к ободку.

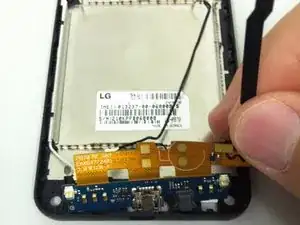

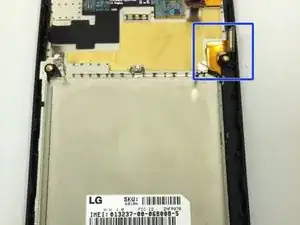

Осторожно подденьте гибкий кабель сборки зарядного порта, начиная с верхней части (отмеченной синим).

Медленно снимайте гибкий кабель вниз, пока сборка зарядного порта больше не будет прикреплена к корпусу.

Удалите сборку и отложите ее в сторону.

Будьте осторожны, чтобы не повредить антенны, когда вы вытаскиваете сборку зарядного порта из телефона.
