Замена динамика слушателя LG Escape (p870)

Переверните устройство и снимите заднюю пластиковую крышку, поддев ногтем в выемке внизу телефона и аккуратно потянув.

Подденьте батарею пальцем с нижнего края, приподнимите её и выньте из телефона.

Теперь у вас есть доступ к:

Карте SD

SIM-карте

Серийным номерам устройства

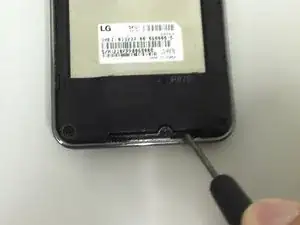

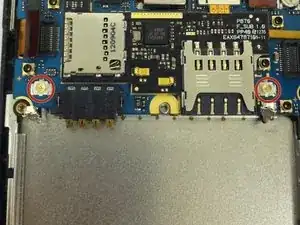

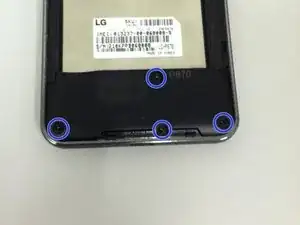

Удалите 4 винта Phillips 00, крепящие сборку динамика к корпусу телефона.

Осторожно вставьте маленькую плоскую отвертку между сборкой динамика и задней частью корпуса.

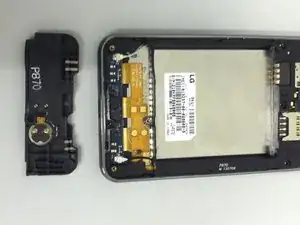

Подденьте сборку динамика и извлеките её из телефона, отложите в сторону.

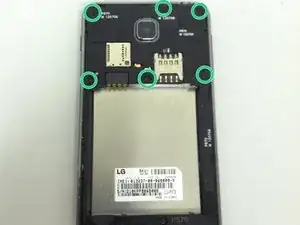

Удалите оставшиеся 6 винтов, крепящих пластиковую рамку к задней части корпуса.

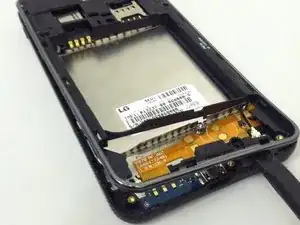

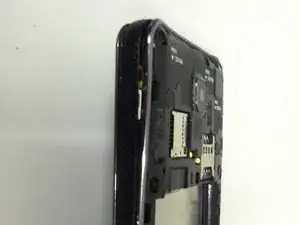

Вставьте чёрный пластиковый лопаткообразный инструмент или маленькую плоскую отвертку между серебристой задней окантовкой и чёрной областью и начните отщёлкивать окантовку от остальной части телефона.

Продолжайте обходить телефон, аккуратно поддевая лопаткой.

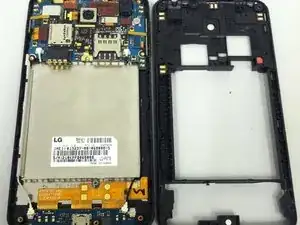

Когда рамка отойдёт, отложите её в сторону.

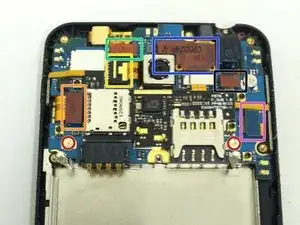

Антенны Wi‑Fi и сотовой связи

Разъём ЖК‑дисплея

Разъём задней камеры

Разъём фронтальной камеры

Разъём сенсорного экрана/цифровизатора

Разъём зарядного порта

Разъём для наушников

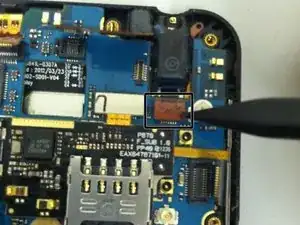

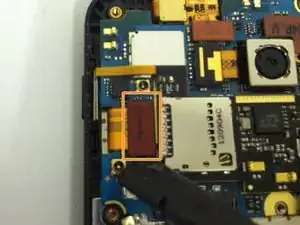

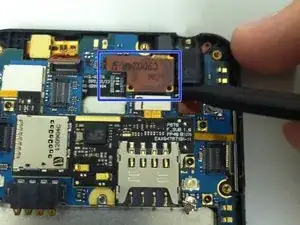

С помощью лопатки или безопасного пластикового инструмента аккуратно отсоедините шлейф ЖК‑дисплея.

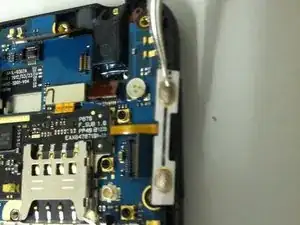

Отсоедините две антенны от их разъёмов.

Отсоедините шлейф задней камеры от её разъёма.

Отсоедините шлейф зарядного порта от его разъёма.

Отсоедините шлейф фронтальной камеры от его разъёма.

Отсоедините шлейф сенсорного экрана/цифровизатора от его разъёма.

Отсоедините шлейф разъёма для наушников от его разъёма.

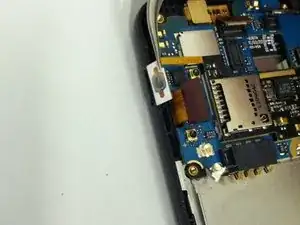

Пинцетом ОЧЕНЬ аккуратно вытяните шлейф кнопки регулировки громкости из задней части корпуса.

Повторите процедуру для шлейфа кнопки питания.

Шлейфы кнопок питания и регулировки громкости очень легко рвутся, поэтому будьте осторожны.

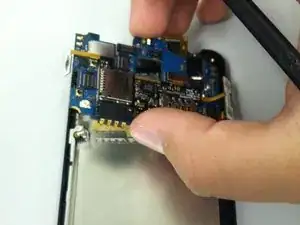

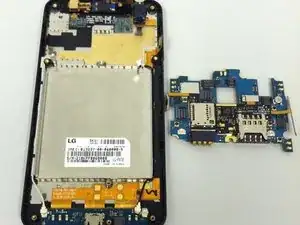

Отсоедините материнскую плату от корпуса, принимая дополнительные меры предосторожности, чтобы не зацепить антенны или шлейфы.

Отложите материнскую плату в сторону.

Вставьте маленькую плоскую отвертку или чёрную пластиковую лопатку между передней серебристой окантовкой и чёрной пластиковой средней рамкой.

Аккуратно подденьте окантовку, чтобы освободить защёлки, удерживающие экран на средней рамке.

Продолжайте обходить телефон, используя маленькую плоскую отвертку или лопатку, пока экран полностью не отделится.

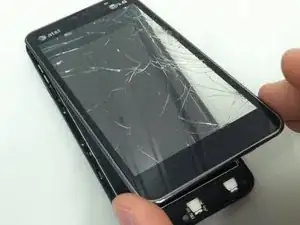

Снимите экран, осторожно следя, чтобы не порвать шлейф, который всё ещё продет через корпус.

После аккуратной протяжки цифровизатора и внешней рамки из средней скобы вы заметите, что цифровизатор приклеен очень прочной полосой клея — она будет разрушена при снятии старого цифровизатора. При установке нового цифровизатора можно использовать двухстороннюю ленту или эпоксидный клей для фиксации нового цифровизатора на окантовке.

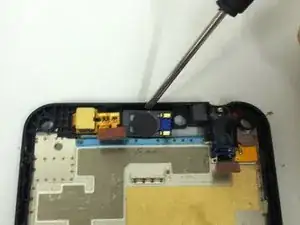

Вставьте маленькую плоскую отвертку или чёрную пластиковую лопатку между верхней частью динамика слушателя и корпусом.

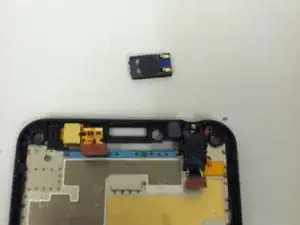

Осторожно подденьте динамик слушателя и извлеките его из телефона, отложите в сторону.

Обязательно обратите внимание на ориентацию заменяемого динамика при сборке устройства.
