Замена динамика и задней камеры Samsung Galaxy Attain 4G

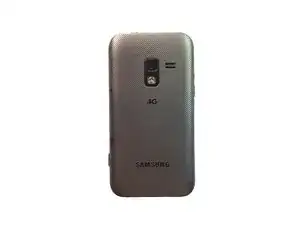

Переверните устройство задней стороной вверх, чтобы экран оказался внизу.

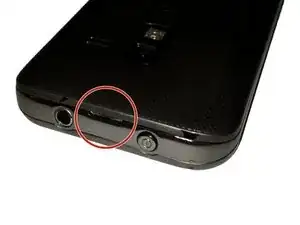

В верхней части устройства имеется небольшой паз для снятия крышки аккумуляторного отсека.

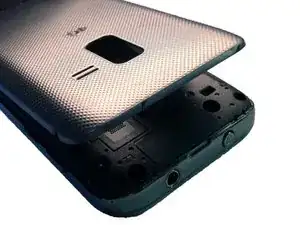

Используя инструмент для вскрытия или ноготь, аккуратно снимите крышку аккумулятора с основного корпуса.

Отложите крышку аккумулятора в сторону.

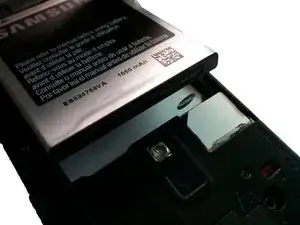

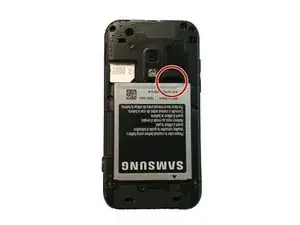

Используя инструмент для вскрытия или ноготь, приподнимите аккумулятор в сторону себя.

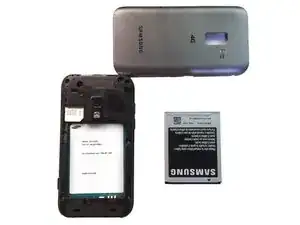

Аккумулятор извлечён!

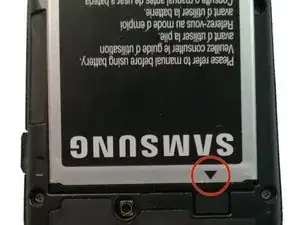

При установке аккумулятора убедитесь, что стрелка в нижней части направлена вниз.

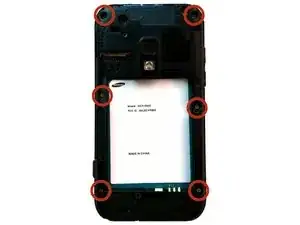

Открутите 6 винтов с крестообразным шлицем, которые крепят заднюю крышку.

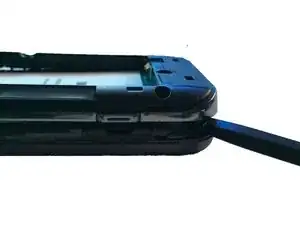

Используя лопатку или пластиковый инструмент для вскрытия, медленно пройдитесь по периметру телефона между дисплеем и задней крышкой, чтобы освободить защёлки.

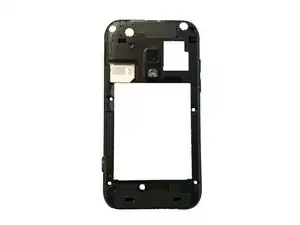

Поднимите заднюю крышку вверх, отделяя её от сборки дисплея.

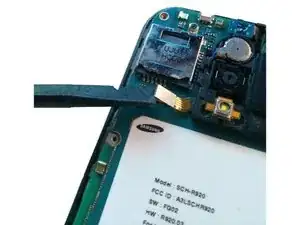

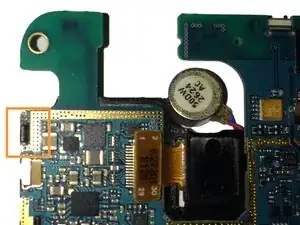

С помощью лопатки или пластикового инструмента вскройте разъём гибкого шлейфа разъёма для наушников.

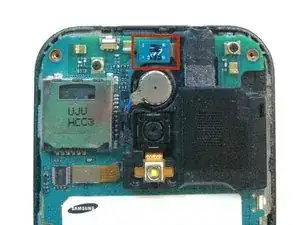

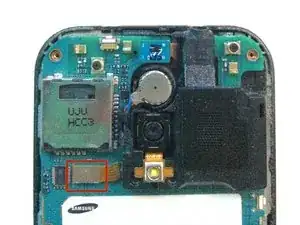

С помощью лопатки или пластикового инструмента вскройте разъём гибкого шлейфа заднего динамика.

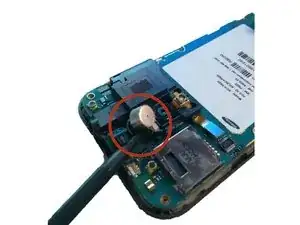

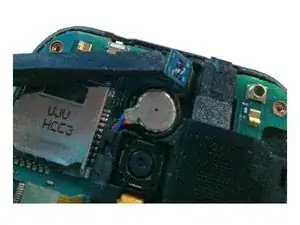

При помощи лопатки или инструмента для вскрытия аккуратно извлеките вибромотор из его посадочного места. На нижней стороне имеется лёгкий клейкий слой.

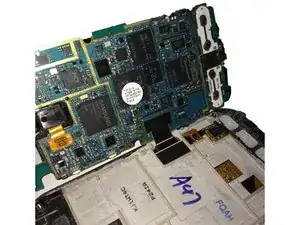

После отсоединения обоих шлейфов медленно переместите материнскую плату влево по сборке экрана.

Не пытайтесь полностью извлечь материнскую плату, поскольку необходимо отсоединить ещё и шлейф сборки дисплея!

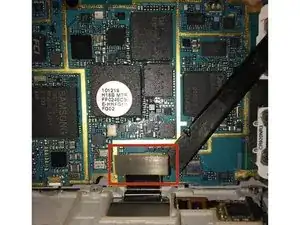

С помощью лопатки или пластикового инструмента вскройте разъём гибкого шлейфа ЖК-дисплея/цифрового преобразователя.

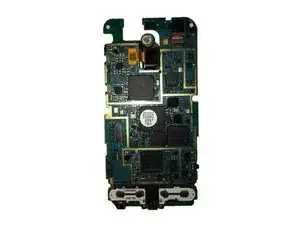

Материнская плата теперь отделена от сборки дисплея.

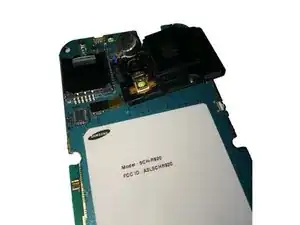

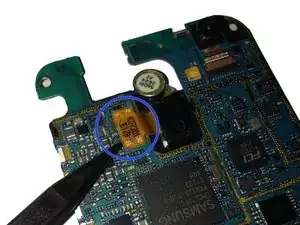

Переверните материнскую плату задней стороной вверх и с помощью лопатки или пластикового инструмента отсоедините гибкий шлейф задней камеры.

Переверните материнскую плату передней стороной вверх и с помощью лопатки или пластикового инструмента отведите фиксирующую скобу от платы, удерживающую динамик и заднюю камеру.

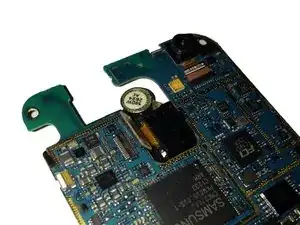

Перевернув плату обратно, снимите динамик и заднюю камеру, поднимая их с правой стороны, как показано на изображении.

Будьте осторожны, чтобы не повредить ленточный кабель при отсоединении разъёма динамика и задней камеры.

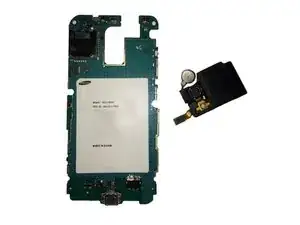

Динамик и задняя камера теперь извлечены с платы.
