Замена задней камеры Motorola Moto G4 Play
Используйте это руководство, чтобы заменить заднюю камеру вашего Motorola Moto G4 Play, если она сломалась или не делает чётких снимков.
Прежде чем начать, загрузите приложение Software Fix для создания резервной копии устройства и диагностики — связана ли проблема с программным обеспечением или с аппаратной частью.
Шаг 1
Откройте корпус с помощью пластикового инструмента для вскрытия, размер которого соответствует выемке внизу слева на телефоне. Если у вас нет такого инструмента, используйте ногти.
Шаг 2
Подденьте корпус за ближайший к выемке угол и снимите его с телефона.
Шаг 3
Вставьте пластиковый инструмент в вырез внизу отсека для аккумулятора и поднимите вверх. Если у вас нет инструмента, используйте ногти.
Извлеките аккумулятор из телефона.
Шаг 4
Извлеките любую SIM‑карту и/или карту памяти вручную.
Шаг 5
Снимите небольшую силиконовую накладку в нижнем правом углу камеры пинцетом.
Шаг 6
Удалите шестнадцать (16) винтов Phillips PH000 длиной 3 мм, фиксирующих среднюю рамку.
На некоторых телефонах есть два более коротких винта, по одному с каждой стороны аккумулятора (обозначены двойными оранжевыми кругами слева). Если в вашем устройстве есть эти короткие винты, убедитесь, что при сборке они возвращаются в свои исходные отверстия.
Шаг 7
Снимите заднюю панельный узел вручную.
Шаг 8

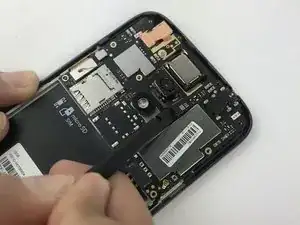

Используйте плоский конец лопатки, чтобы отключить разъём задней камеры от его гнезда на материнской плате.
Шаг 9

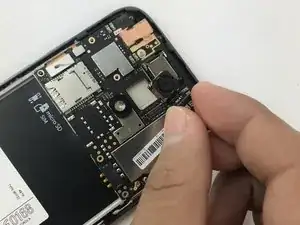

После отсоединения разъёма осторожно извлеките камеру пинцетом. Если у вас нет пинцета, используйте руки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
