Замена задней камеры LG G2

Обратите внимание на защитную ленту внизу, изолирующую контакты под лентой. Старайтесь не рвать и не повредить ленту или расположенные под ней контакты на новом модуле камеры (при снятии старого, сломанного модуля можно не обращать на это внимания).

На eBay они стоят меньше 10 долларов США.

Можно также купить недорогой сломанный или бывший в употреблении LG G2 с рабочим модулем камеры и извлечь деталь оттуда.

После выполнения этой замены Вы увидите, насколько это просто, и это займет всего несколько минут. Но впервые, особенно при аккуратной работе, разборка может занять до получаса. Расслабьтесь — если Вы не будете грубо обращаться и не сломаете кабель или разъем, всё очень просто.

0. По желанию — сделайте резервную копию данных телефона

1. Выключите питание

2. Извлеките SIM

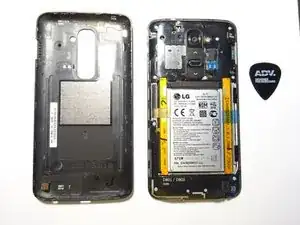

3. С помощью лопатки или медиатора аккуратно подденьте пластиковую заднюю крышку. Начните около слота для SIM, слегка подденьте, приподнимите, пройдитесь по всему корпусу. Обратите внимание на расположение защёлок на задней крышке — там Вы почувствуете сопротивление. Эти защёлки прочные, так что можно поддевать сильнее, следя за тем, чтобы не повредить дисплей.

Обратите внимание на области с кабелями и другие элементы внутри телефона. При поддевании избегайте повреждения этих зон. Можно опереть поддевание о чёрные пластиковые участки сверху и снизу, чтобы снять заднюю крышку.

Поскольку задняя крышка будет выгибаться вверх по центру, если начать открывать длинным краем, это увеличит прижимную силу защёлок сверху и снизу, что затруднит снятие. Стратегия — сначала освободить либо верхний, либо нижний короткий край, затем двигаться вдоль длинного края.

Работайте на хорошо освещённой ровной поверхности. Используйте прозрачную ленту, чтобы фиксировать выкрученные винты в порядке обратной сборки на листе бумаги или на столе во время работы.

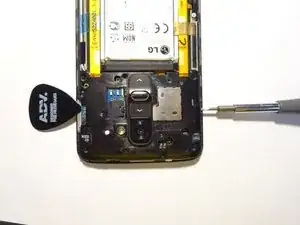

4 винта в верхнем ряду, 3 во среднем ряду. Один винт в среднем ряду короче и чёрного цвета.

Аккуратно подденьте слева и справа, как показано на фото — по левому и правому средним краям — чтобы снять заднюю крышку, если она прилипла. Будьте осторожны, так как под чёрной крышкой находится материнская плата.

Задняя крышка не приклеена сильно, поэтому она должна легко сниматься при аккуратном поддевании в указанных местах, если её не получается снять просто руками.

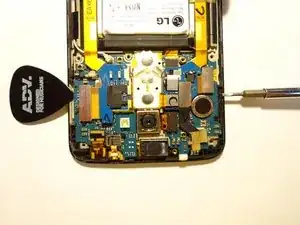

Материнская плата откидывается вверх вдоль чёрной горизонтальной планки, как показано на фото. Нет необходимости полностью разбирать плату, гибкие кабели и т.п., как в других руководствах.

Хотя нижний разъем и два антенных кабеля (чёрный и белый) могут приподниматься при откинутой плате, разумно их отсоединить на всякий случай.

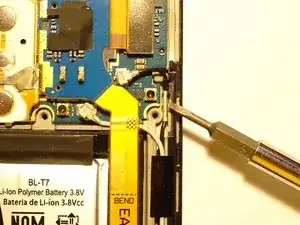

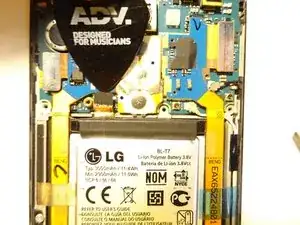

Отсоедините нижний разъём с помощью лопатки или медиатора. Возможно, потребуется очень аккуратно поддеть антеннные разъемы по серебристым крышкам тонкой плоской отвёрткой, затем использовать лопатку/медиатор/пальцы, чтобы полностью отсоединить. Тяните вверх и снимайте. Старайтесь не использовать антенные кабели для поддевания.

Чёрный антенный кабель входит в направляющую по краю. Он выйдет при отсоединении разъема, поэтому при сборке убедитесь, что кабель возвращён в направляющую.

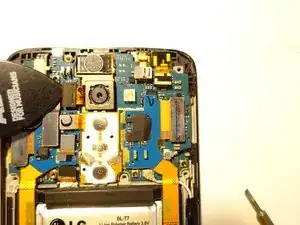

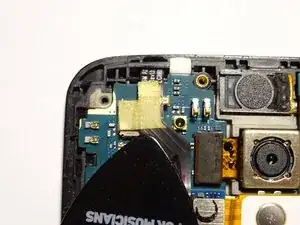

Аккуратно подденьте лопаткой или медиатором. Осторожно оторвите ленту, удерживающую кабель на материнской плате. Затем Вы сможете откинуть кабель при наклоне платы вверх позднее.

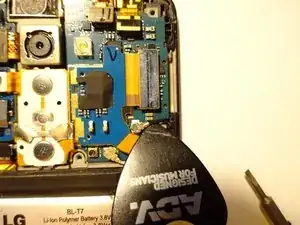

Аккуратно подденьте эти два разъёма. Они откинутся позже, чтобы освободить место при наклоне материнской платы.

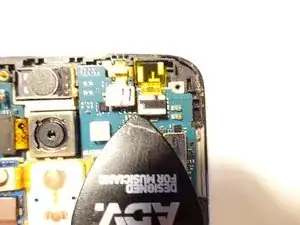

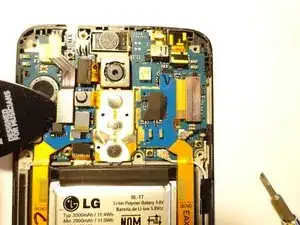

И наконец, пятый разъём для модуля камеры. Вы откинете этот кабель вверх, и материнская плата проскользнёт мимо него в открытом слоте слева от камеры, когда Вы наклоните плату вверх позже.

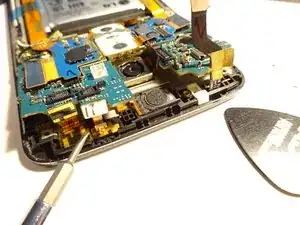

С помощью лопатки, медиатора или пальцев аккуратно приподнимите верхнюю часть материнской платы.

Внимание! Убедитесь, что четыре гибких кабеля на фото освобождены от платы — откиньте их вверх, чтобы они не защемились и не порвались. Три исходят от верхнего края, один находится рядом с модулем камеры.

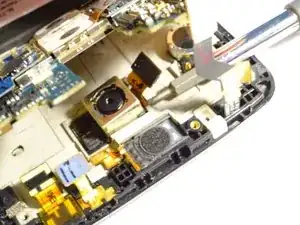

Здесь можно использовать плоскую отвёртку, чтобы поддеть, как показано. Не беспокойтесь о повреждении шлейфа камеры, если он уже сломан. (Если вы извлекаете модуль из другого G2, действуйте осторожно: используйте пластиковую лопатку при желании, аккуратно вставьте и приподнимите. Когда модуль немного отойдёт, нарушив ленту под ним, можно вынуть его вручную.)

Старайтесь держать верхнюю часть камеры в чистоте от пыли. То же касается внутренней стороны крышки камеры. Без пыли — лучше фотографии. При необходимости используйте баллончик со сжатым воздухом для электроники — работайте аккуратно с модулем камеры.

Убедитесь, что четыре гибких кабеля освобождены при сборке. Аккуратно совместите, затем нажмите, чтобы защёлкнуть каждый на место.
