Замена разъема для зарядки LG G2

Телефоны

LG G2 (за исключением корейских вариантов F320) имеет заменяемый разъем для зарядки, который можно выполнить, заменив поддоску/дочернюю плату или как бы вы ее ни называли.

Этот гид также требуется для простых ремонтов, таких как замена батареи или экрана, так как кабель батареи и экрана скрыт под поддоской.

Шаг 1

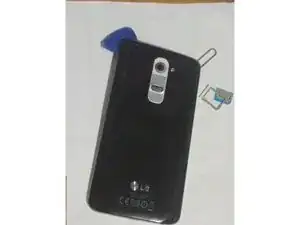

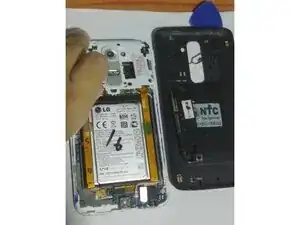

Снятие задней крышки на LG G2 было довольно простым, не требуется клей и подогрев. Все, что вам нужно, это лопатка и ваши ногти.

1. Удалите лоток для SIM-карты.

2. Подденьте заднюю крышку ногтями, затем можно использовать пластиковую карту, чтобы продолжить удаление.

Шаг 2

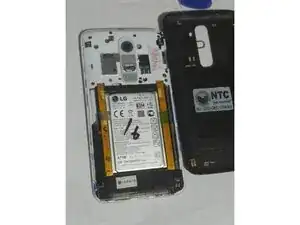

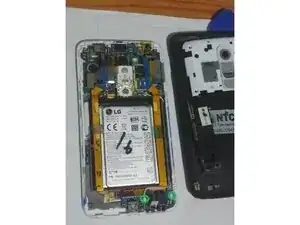

Вы можете начать с любой части, это может быть либо верхняя, либо нижняя часть динамика, главное, чтобы вы открутили винты.

Шаг 3

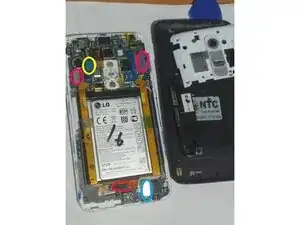

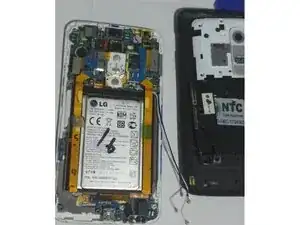

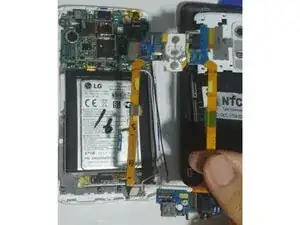

Необходимо удалить несколько соединений.

Верхний разъем цифратора.

Соединения дочерней платы.

Соединение экрана.

Нижний разъем цифратора.

Антенны.

Имейте в виду, что разъемы дочерней платы приклеены к экранирующей крышке. В этом случае вы можете использовать пинцет, чтобы снять крышку вместе с разъемами. Пожалуйста, будьте осторожны, используя пинцет для этого метода.

Рекомендуется сначала отключить батарею, прежде чем disconnect любых соединений, чтобы избежать короткого замыкания или других несчастных случаев.

Шаг 4

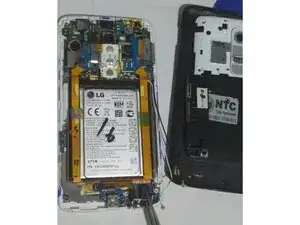

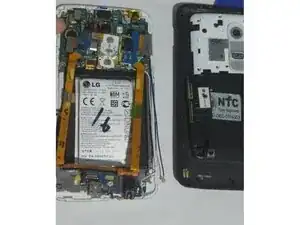

Теперь вы отключили все и освободили экранирующую крышку, которая скрывает чип eMMC. Дочерняя плата может быть свободной с помощью пинцета.

Вы можете использовать пинцет или отвертку и вставить ее в разъем для наушников, но не углубляйтесь слишком сильно, так как вы можете повредить разъем для наушников.

Шаг 5

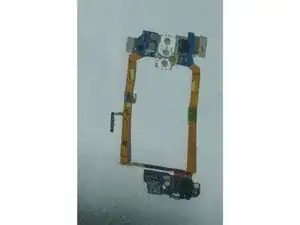

Теперь вы удалили дочернюю плату

Перевод руководства с ifixit.com
