Замена вибромотора LG G2

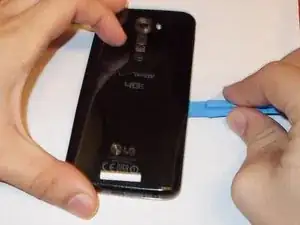

С помощью пластиковой лопатки для вскрытия или тонкой стороны пращи отделите заднюю крышку от телефона. Начните с нижнего угла телефона. Работайте аккуратно, так как неосторожные действия могут привести к косметическим и внутренним повреждениям.

После снятия задней крышки откроется вид, как на фото.

Используйте крестовую отвёртку Phillips 00, чтобы выкрутить все видимые винты. Старайтесь организовать винты так, чтобы не возникло путаницы при сборке устройства.

6 серебристых винтов крестовой формы Phillips #1 длиной 4 мм отмечены красным.

5 золотистых винтов крестовой формы Phillips #1 длиной 4 мм отмечены жёлтым.

1 чёрный винт крестовой формы Phillips #2 длиной 2 мм отмечен синим.

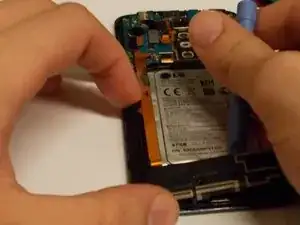

После удаления всех видимых винтов используйте пращ, чтобы отщелкнуть верхнюю пластиковую крышку.

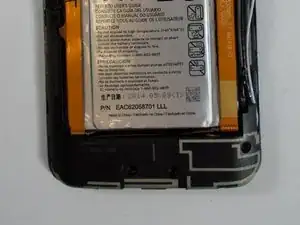

То же самое выполните для нижней пластиковой крышки.

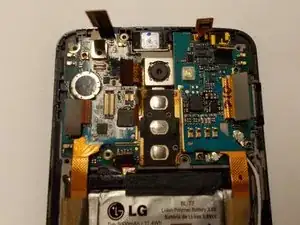

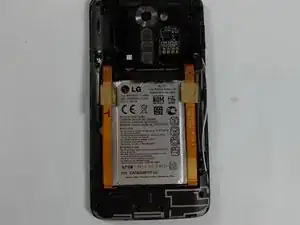

Материнская плата теперь должна быть полностью видна.

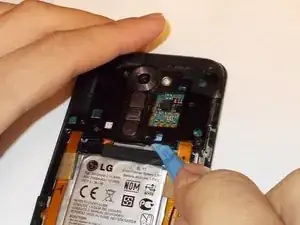

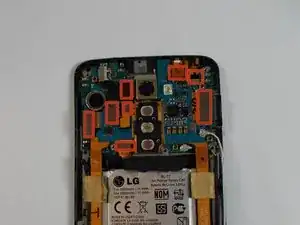

Начните ослаблять все соединители материнской платы острым концом пращи. Смотрите на фото, чтобы убедиться, что все разъёмы отсоединены.

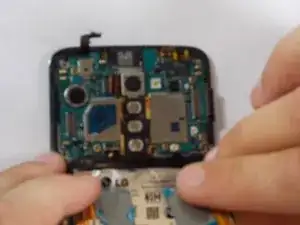

После ослабления всех разъёмов материнская плата должна держаться свободно, но прежде чем снимать её, отсоединим её немного дальше.

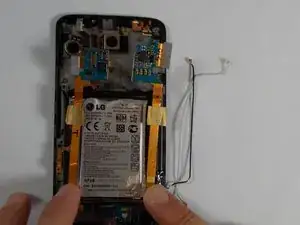

Гибкие шлейфы, идущие по левому и правому краю аккумулятора, подключены к небольшой плате, которая, в свою очередь, приклеена к материнской плате небольшими участками клеящего состава. Используйте пращ, чтобы аккуратно отделить эту маленькую плату от материнской.

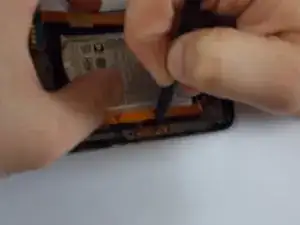

Обратите внимание при снятии левого шлейфа, так как он также подсоединён к боковой части. Просто отсоедините и эту часть. Это может быть немного сложнее, чем верхние соединения, но аккуратно оторвите. Шлейф может слегка согнуться, но будьте осторожны, чтобы не сломать его.

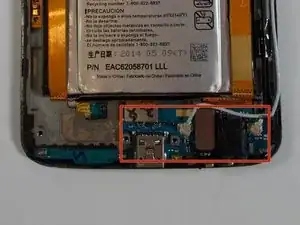

Может показаться, что шлейфы уже можно снять, но это не так. Оба шлейфа соединяются внизу и подключены к небольшой контрольной плате. Поэтому необходимо полностью удалить контрольную плату.

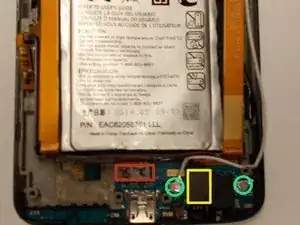

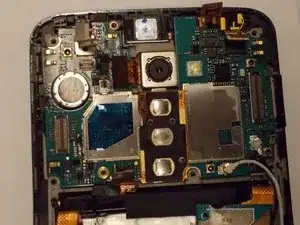

Отключите 2 разъёма: разъём ЖК-дисплея (помечен красным) и разъём сенсорного слоя (помечен жёлтым). Вместе с ними снимите также 2 антенные разъёмы (помечены зелёным).

Материнская плата также закреплена клеем, но её можно аккуратно поддеть. Используйте пращ.

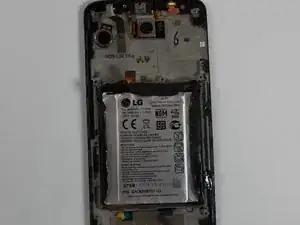

После снятия материнской платы откроется вид, как на фото.

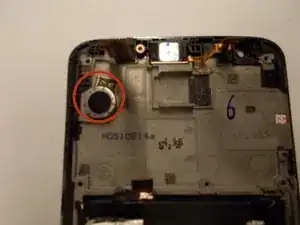

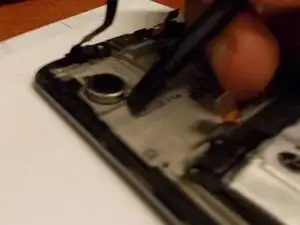

На фото показано расположение вибромотора.

Для удаления может потребоваться поддеть из-за клеящего материала, используемого для его фиксации, поэтому действуйте аккуратно.

Используйте пращ.
