Замена камеры LG G2

С помощью пластикового инструмента для раскрытия или тонкой стороны лопатки отделите заднюю крышку от телефона. Начните с нижнего угла телефона. Действуйте аккуратно, так как при неосторожных действиях возможны косметические и внутренние повреждения.

После снятия задней крышки вы увидите примерно следующее.

Используйте крестовую отвёртку Phillips 00, чтобы удалить все видимые винты. Попробуйте организовать винты, чтобы при повторной сборке не возникло путаницы.

6 серебряных крестовых винтов Phillips #1 4 мм, отмечены красным.

5 золотых крестовых винтов Phillips #1 4 мм, отмечены жёлтым.

1 чёрный крестовый винт Phillips #2 2 мм, отмечен синим.

После удаления всех видимых винтов используйте лопатку, чтобы снять верхнюю пластиковую панель.

То же самое выполните для нижней пластиковой панели.

Материнская плата теперь должна быть полностью видна.

Начните отсоединять все разъёмы от материнской платы острым концом лопатки. Сравните с изображением, чтобы убедиться, что все разъёмы отключены.

После ослабления всех разъёмов материнская плата должна быть свободна, но перед её снятием отсоедините её немного дальше.

Гибкие кабели, идущие по левой и правой стороне аккумулятора, подключены к меньшей плате, которая в свою очередь приклеена небольшими участками к материнской плате. Используйте лопатку, чтобы аккуратно отделить меньшую плату от материнской.

Обратите внимание при снятии левого гибкого кабеля, так как он также прикреплён к боковой стороне. Просто отсоедините и эту часть. Это может быть немного сложнее, чем верхние соединения, но аккуратно отлепите. Кабель может немного согнуться, но будьте осторожны, чтобы не сломать его.

Может показаться, что гибкие кабели уже можно снять, но это не так. Два гибких кабеля соединены внизу и подключены к небольшой управляющей плате. Поэтому необходимо полностью удалить эту управляющую плату.

Отключите 2 разъёма: разъём ЖК-экрана (обозначен красным) и разъём дигитайзера (обозначен жёлтым). Вместе с ними снимите также 2 антенны (обозначены зелёным).

Материнская плата также удерживается с помощью клея, но её можно аккуратно поддеть. Используйте лопатку.

После снятия материнской платы вы увидите примерно следующее.

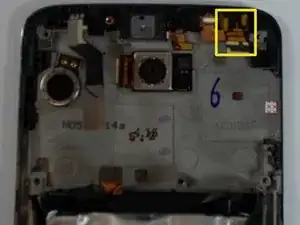

Фронтальная камера расположена в правом верхнем углу.

Чтобы снять фронтальную камеру, просто возьмитесь за разъём и извлеките её.

Задняя камера расположена в верхней средней части.

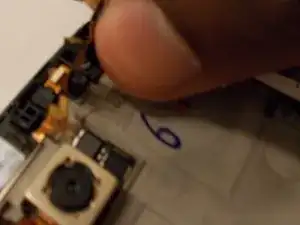

Используйте лопатку, чтобы поддеть и аккуратно извлечь камеру.
